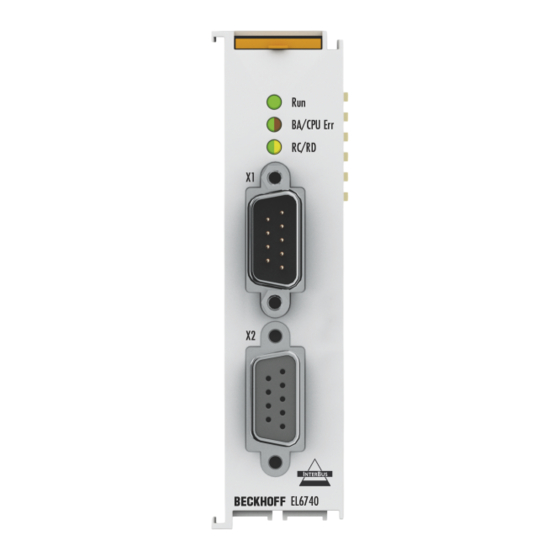

Beckhoff EL6740-0010 Dokumentation
  1. Anleitungen
  2. Marken
  3. Beckhoff Anleitungen
  4. Industrielle Ausrüstung
  5. EL6740-0010
  6. Dokumentation

Beckhoff EL6740-0010 Dokumentation

Interbus slaveklemme
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dokumentation | DE
EL6740-0010
Interbus Slaveklemme
17.11.2021 | Version: 2.3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL6740-0010

Inhaltszusammenfassung für Beckhoff EL6740-0010

  • Seite 1 Dokumentation | DE EL6740-0010 Interbus Slaveklemme 17.11.2021 | Version: 2.3...

  • Seite 3: Inhaltsverzeichnis

    Versionsidentifikation von EtherCAT-Geräten ................... 8 1.4.1 Allgemeine Hinweise zur Kennzeichnung................ 8 1.4.2 Versionsidentifikation von EL Klemmen ................ 9 1.4.3 Beckhoff Identification Code (BIC)...................  10 1.4.4 Elektronischer Zugriff auf den BIC (eBIC) ...............  12 2 Produktübersicht ............................. 14 Einführung ............................ 14 Technische Daten.......................... 15 Interbus Einführung ......................... 16 Grundlagen zur Funktion ......................... 18...
  • Seite 4 Firmware Update EL/ES/ELM/EM/EPxxxx .................. 125 6.3.1 Gerätebeschreibung ESI-File/XML ................ 126 6.3.2 Erläuterungen zur Firmware .................. 129 6.3.3 Update Controller-Firmware *.efw .................  129 6.3.4 FPGA-Firmware *.rbf .....................  131 6.3.5 Gleichzeitiges Update mehrerer EtherCAT-Geräte ............ 135 Support und Service ........................ 136 Version: 2.3 EL6740-0010...

  • Seite 5: Vorwort

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 6: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 7: Ausgabestände Der Dokumentation

    • Hinweise zur Einbaulage ergänzt • Technische Beschreibung ergänzt • Beschreibung Status Wort ergänzt • Erweiterung IBS Parameter • Technische Daten geändert, erste Veröffentlichung • Technische Daten geändert • Technische Daten ergänzt • vorläufige Dokumentation für EL6740-0010 EL6740-0010 Version: 2.3...

  • Seite 8: Versionsidentifikation Von Ethercat-Geräten

    Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 9: Versionsidentifikation Von El Klemmen

    1.4.2 Versionsidentifikation von EL Klemmen Als Seriennummer/Date Code bezeichnet Beckhoff im IO-Bereich im Allgemeinen die 8-stellige Nummer, die auf dem Gerät aufgedruckt oder auf einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an und kennzeichnet somit eine ganze Produktions-Charge, unterscheidet aber nicht die Module einer Charge.

  • Seite 10: Beckhoff Identification Code (Bic)

    Vorwort 1.4.3 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 2: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 11 Entsprechend als DMC: Abb. 3: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).

  • Seite 12: Elektronischer Zugriff Auf Den Bic (Ebic)

    ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Boxen) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu rechnen.
  • Seite 13 ◦ Besteht das Gerät aus mehreren Sub-Geräten mit eigener Identität, aber nur das TopLevel‑Gerät ist über EtherCAT zugänglich, steht im CoE‑Objekt‑Verzeichnis 0x10E2:01 die eBIC des TopLevel-Geräts, in 0x10E2:nn folgen die eBIC der Sub‑Geräte. Profibus/Profinet/DeviceNet… Geräte Für diese Geräte ist derzeit keine elektronische Speicherung und Auslesung geplant. EL6740-0010 Version: 2.3...

  • Seite 14: Produktübersicht

    Klemme beherrscht das Interbus-Protokoll bis zu einer Baudrate von 2 MBit. Durch den Anschluss via EtherCAT kann auf PCI-Slots im PC verzichtet werden. Die Interbus-Baudrate kann im CoE-Verzeichnis manuell von 2 MBaud (default) auf 500 kBaud geändert werden. Die EL6740-0010 ist nur zum Anschluss an Fernbus, nicht an Lokalbus geeignet. Version: 2.3 EL6740-0010...

  • Seite 15: Technische Daten

    Produktübersicht Technische Daten Technische Daten EL6740-0010 Feldbus Interbus Funktion Slave Anzahl Feldbuskanäle Übertragungsraten 2 MBit (default) / 500 kBaud Businterface 2 x D-Sub, 9-polig, Stecker und Buchse mit Schirmung und Rüttelsicherung Max. Byte-Anzahl Feldbus 32 Word Input und 32 Word Output Hardwarediagnose Status-LEDs Spannungsversorgung für Elektronik...

  • Seite 16: Interbus Einführung

    Informationen das Prozessabbild auf. • Den Datenzyklus, dem eigentlichen Arbeitszyklus, der die Datenübertragung abwickelt. Im Datenzyklus werden von allen Geräten die Eingabedaten aus den Registern in die Anschaltbaugruppe und Ausgabedaten von der Anschaltbaugruppe zu den Geräten übertragen. Version: 2.3 EL6740-0010...
  • Seite 17 Codes für Ankoppler von digitaler und analoger Peripherie von Phoenix Contact belegt. Eine Hersteller- Identifikation über den ID-Code ist somit nicht möglich. (Ausführliche Erläuterungen im Kapitel „ID-Code und ID-Länge“). Die Handhabung der Interbus-Koppler BK4xx0/BC4xx0 unterscheidet sich nicht von den Geräten anderer Hersteller. EL6740-0010 Version: 2.3...

  • Seite 18: Grundlagen Zur Funktion

    2.4.1 Konfiguration Die EL6740-0010 dient dazu, als Interbus Slave Prozessdaten in einen Interbus Strang einzukoppeln bzw. Prozessdaten aus den Interbus Telegrammen zu lesen. Dazu muss die EL6740-0010 zuerst über EtherCAT konfiguriert werden, um dann vom Interbus Master erkannt zu werden.
  • Seite 19 • Vom Interbus Master kann Sie nun als Slave mit den konfigurierten Prozessdaten erkannt werden. Status "INIT" der EL6740-0010 SUPI Reset bei jedem Init der EL6740-0010; am IB tritt ein Fehler auf, der dort zu quittieren ist. Während des Init-Zustandes der EL6740-0010 bleibt der SUPI im Reset.

  • Seite 20: Umstellen Der Interbus-Baudrate

    Produktübersicht Status-Wort der EL6740-0010 An den Status-Eingang der EL6740-0010 werden Fehlermeldungen mit den folgenden Werten ge- meldet: 0x2000: SUPI station Error, Es wurden noch keine Daten zum Interbus gesendet 0x4000: SUPI invalid data received from Interbus Ungültige Daten vom Interbus empfangen 2.4.2...

  • Seite 21: Reset Eines Gerätes

    In manchen Fällen kann aber ein selektiver Reset eines einzelnen Gerätes gewünscht werden. Dies wird erreicht durch einen Rechtsklick auf das Gerät im Konfigurationsbaum, s. Abb. Selektiver Reset eines konfigurierten Gerätes. Abb. 13: Selektiver Reset eines konfigurierten Gerätes EL6740-0010 Version: 2.3...

  • Seite 22: Reload Eines Ethercat Gerätes

    Neustart von TwinCAT zu einer Kollision der Start-Up-Timer der beiden Geräte. Für diesen atypischen Einsatzfall ist deshalb folgender Startablauf einzuhalten: • Konfigurieren der EL6740-0010 im EtherCAT-Gerät nach den o.a. Vorgaben, TwinCAT im Konfig- Modus/Free-Run. • Manueller selektiver Reload des EtherCAT-Gerätes.
  • Seite 23 Abb. Selektiver Reload des EtherCAT Gerätes dar. Abb. 17: Beispielkonfiguration von EtherCAT- und Interbus-Master auf demselben PC Was über die Ausgangsprozessdaten der EL6740-0010 "Variable 4..6" von der PLC ausgegeben wird, taucht - über den Interbus transportiert - als "Word0..2" im Interbus-Gerät wieder auf.

  • Seite 24: Abspeichern Der Interbus Konfiguration

    Abspeichern der Interbus Konfiguration Abspeichern der Interbus Konfiguration in der EL6740-0010 (ab FW 02) In der EL6740-0010 kann die aktuelle Interbus Konfiguration (Baudrate und ID im CoE-Objekt 0xF800 [} 122]) abgespeichert werden, damit der Slave in seinem Auftreten gegenüber dem Interbus Master nicht versehentlich verändert werden kann.

  • Seite 25: Montage Und Verdrahtung

    70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten für Beckhoff-Feldbuskomponenten mit Standardtemperaturbereich beim Einsatz in explosions- gefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von 0 bis 55°C! •...
  • Seite 26 II 3G KEMA 10ATEX0075 X Ex nA nC IIC T4 Gc Ta: 0 … +55°C II 3D KEMA 10ATEX0075 X Ex tc IIIC T135°C Dc Ta: 0 ... +55°C (nur für Feldbuskomponenten mit Zertifikatsnummer KEMA 10ATEX0075 X Issue 9) Version: 2.3 EL6740-0010...

  • Seite 27: Weiterführende Dokumentation Zu Atex Und Iecex

    Weiterführende Dokumentation zum Explosionsschutz gemäß ATEX und IECEx Beachten Sie auch die weiterführende Dokumentation Explosionsschutz für Klemmensysteme Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen gemäß ATEX und IECEx die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Bereich Download zur Verfügung steht! EL6740-0010 Version: 2.3...

  • Seite 28: Ul-Hinweise

    The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). For devices with Ethernet connectors Not for connection to telecommunication circuits.

  • Seite 29: Empfohlene Tragschienen

    • Hutschiene TH 35-15 mit 1,5 mm Materialstärke Materialstärke der Hutschiene beachten Klemmenmodule und EtherCAT-Module der Serien KMxxxx, EMxxxx, sowie Klemmen der Serien EL66xx und EL67xx passen nicht auf die Hutschiene TH 35-15 mit 2,2 bis 2,5 mm Materialstär- ke (nach EN 60715)! EL6740-0010 Version: 2.3...

  • Seite 30: Montage Und Demontage - Zughebelentriegelung

    • Hebeln Sie auf der linken Seite des Klemmenmoduls mit einem Schraubendreher (3) den Entriegelungshaken nach oben. Dabei ◦ ziehen sich über einen internen Mechanismus die beiden Rastnasen (3a) an der Hutschiene ins Klemmenmodul zurück, ◦ bewegt sich der Entriegelungshaken nach vorne (3b) und rastet ein Version: 2.3 EL6740-0010...
  • Seite 31 • Bei 32- und 64-kanaligen Klemmenmodulen (KMxxx4 und KMxxx8 bzw. EMxxx4 und EMxxx8) hebeln Sie nun den zweiten Entriegelungshaken auf der rechten Seite des Klemmenmoduls auf die gleiche Weise nach oben. • Ziehen Sie (4) das Klemmenmodul von der Montagefläche weg. EL6740-0010 Version: 2.3...

  • Seite 32: Montage Und Demontage - Frontentriegelung Oben

    • Schließen Sie die Leitungen an. Demontage • Entfernen Sie alle Leitungen. • Ziehen Sie mit Daumen und Zeigefinger die orange Entriegelungslasche (3) zurück. Dabei ziehen sich über einen internen Mechanismus die beiden Rastnasen (3a) an der Hutschiene ins Klemmenmodul zurück. Version: 2.3 EL6740-0010...
  • Seite 33 Montage und Verdrahtung • Ziehen Sie (4) das Klemmenmodul von der Montagefläche weg. Vermeiden Sie ein Verkanten; stabilisieren Sie das Modul ggf. mit der freien Hand EL6740-0010 Version: 2.3...

  • Seite 34: Einbaulagen

    Die Einhaltung der Abstände nach Abb. Empfohlene Abstände bei Standard-Einbaulage wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, siehe Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. Version: 2.3 EL6740-0010...
  • Seite 35 Montage und Verdrahtung Abb. 19: Weitere Einbaulagen EL6740-0010 Version: 2.3...

  • Seite 36: Positionierung Von Passiven Klemmen

    Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt) Abb. 20: Korrekte Positionierung Abb. 21: Inkorrekte Positionierung Version: 2.3 EL6740-0010...

  • Seite 37: Verdrahtung Des Bussystems

    Für die Interbus-Verdrahtung wird die Verwendung von paarig verdrillten, geschirmten Kabeln empfohlen (3 x Twisted Pair mit Schirmung). ZB4200 Interbus-Kabel Beckhoff bietet ein Interbus-Kabel an mit der Bestellbezeichnung ZB4200. Kabelkonfektionierung Kabelfarben für die Verwendung der Beckhoff Interbus-Kabel an Busklemme und Feldbus Box: Pin BK40x0/BC4000 Funktion Kabelfarbe ZB4200 D-Sub Stecker...

  • Seite 38: Topologie

    • 400 m zwischen zwei Fernbusteilnehmern • 12,8 km gesamt Länge • max. Anzahl an Teilnehmer 256 Alle Beckhoff Buskoppler BK4xxx und BC4000 sind Fernbusgräte und können auch nur als solche am INTERBUS betrieben werden. Anschaltbaugruppen Einige INTERBUS Master Steuerungen:...

  • Seite 39: Leds Und Anschlussbelegung

    Signal RC: ankommender Interbus aufgebaut - wenn nicht: ankommender Interbus abgebaut RC/RD orange Signal RD (rot) und Signal RC (grün) zugleich BA/CPU Error rot Signal CPU Error BA/CPU Error grün Signal BA: Bus Aktiv des Interbus ASIC EL6740-0010 Version: 2.3...
  • Seite 40 Die untere Abbildung zeigt die Pinbelegung ab Hardwarestand 01. VCC / GND: E-Bus Versorgungsspannung VCC_ISO / GND_ISO: galvanisch getrennte Hilfsspannung (max. Belastung 60 mA) Abb. 23: Anschlussbelegung Feldbussignal input Signal DO GND_ISO GND VCC_ISO /DO Feldbussignal output Signal DO RBST Version: 2.3 EL6740-0010...

  • Seite 41: Entsorgung

    Montage und Verdrahtung 3.11 Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. EL6740-0010 Version: 2.3...

  • Seite 42: Grundlagen Der Kommunikation

    Nach dem Einschalten befindet sich der EtherCAT-Slave im Zustand Init. Dort ist weder Mailbox- noch Prozessdatenkommunikation möglich. Der EtherCAT-Master initialisiert die Sync-Manager-Kanäle 0 und 1 für die Mailbox-Kommunikation. Pre-Operational (Pre-Op) Beim Übergang von Init nach Pre-Op prüft der EtherCAT-Slave, ob die Mailbox korrekt initialisiert wurde. Version: 2.3 EL6740-0010...

  • Seite 43: Allgemeine Hinweise Zur Watchdog-Einstellung

    SM-Watchdog-Zeit keine EtherCAT-Prozessdaten-Kommunikation mit der Klemme statt, löst der Watchdog aus und setzt die Ausgänge auf FALSE. Der OP-Status der Klemme bleibt davon unberührt. Der Watchdog wird erst wieder durch einen erfolgreichen EtherCAT-Prozessdatenzugriff zurückgesetzt. Die Überwachungszeit ist nach unten genanntem Verfahren einzustellen. EL6740-0010 Version: 2.3...
  • Seite 44 Zeit ergibt. • Wichtig: die Multiplier/Timer-Einstellung wird nur beim Start in den Slave geladen, wenn die Checkbox davor aktiviert ist. Ist diese nicht aktiviert, wird nichts herunter geladen und die im ESC befindliche Einstellung bleibt unverändert. Version: 2.3 EL6740-0010...

  • Seite 45: Coe-Interface

    Parameter sind Herstellerkennung, Seriennummer, Prozessdateneinstellungen, Gerätename, Abgleichwerte für analoge Messung oder Passwörter. Die Ordnung erfolgt in zwei Ebenen über hexadezimale Nummerierung: zuerst wird der (Haupt)Index genannt, dann der Subindex. Die Wertebereiche sind • Index: 0x0000…0xFFFF (0...65535 • SubIndex: 0x00…0xFF (0...255 EL6740-0010 Version: 2.3...
  • Seite 46 In der oberen Abbildung sind die im Gerät „EL2502“ verfügbaren CoE-Objekte von 0x1000 bis 0x1600 zusehen, die Subindizes von 0x1018 sind aufgeklappt. Datenerhaltung und Funktion „NoCoeStorage“ Einige, insbesondere die vorgesehenen Einstellungsparameter des Slaves sind veränderlich und beschreibbar. Dies kann schreibend/lesend geschehen Version: 2.3 EL6740-0010...
  • Seite 47 Dies wird für Änderungen während der Anlangenlaufzeit empfohlen oder wenn kein System Manager bzw. Bedienpersonal zur Verfügung steht. Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherwei- se ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Repower) sind die veränderten CoE-Parameter immer noch erhalten.
  • Seite 48 ◦ wird das Offline-Verzeichnis aus der ESI-Datei angezeigt. Änderungen sind hier nicht sinnvoll bzw. möglich. ◦ wird in der Identität der konfigurierte Stand angezeigt ◦ wird kein Firmware- oder Hardware-Stand angezeigt, da dies Eigenschaften des realen Gerätes sind. ◦ ist ein rotes Offline zu sehen Abb. 28: Offline-Verzeichnis Version: 2.3 EL6740-0010...
  • Seite 49 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. EL6740-0010 Version: 2.3...

  • Seite 50: Inbetriebnahme

    • „offline“: der vorgesehene Aufbau wird durch Hinzufügen und entsprechendes Platzieren einzelner Komponenten erstellt. Diese können aus einem Verzeichnis ausgewählt und Konfiguriert werden. ◦ Die Vorgehensweise für den „offline“ – Betrieb ist unter http://infosys.beckhoff.de einsehbar: TwinCAT 2 → TwinCAT System Manager → EA - Konfiguration → Anfügen eines E/A-Gerätes •...
  • Seite 51 • Rechtsseitig angebunden am CX2040 (E-Bus): EL1004 (4-Kanal-Digital-Eingangsklemme 24 V • Über den X001 Anschluss (RJ-45) angeschlossen: EK1100 EtherCAT-Koppler • Rechtsseitig angebunden am EK1100 EtherCAT-Koppler (E-Bus): EL2008 (8-Kanal-Digital-Ausgangsklemme 24 V ; 0,5 A) • (Optional über X000: ein Link zu einen externen PC für die Benutzeroberfläche) EL6740-0010 Version: 2.3...
  • Seite 52 Anzumerken ist, dass sämtliche Kombinationen einer Konfiguration möglich sind; beispielsweise könnte die Klemme EL1004 ebenso auch nach dem Koppler angesteckt werden oder die Klemme EL2008 könnte zusätzlich rechts an dem CX2040 angesteckt sein – dann wäre der Koppler EK1100 überflüssig. Version: 2.3 EL6740-0010...

  • Seite 53: Twincat 2

    Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per „remote“ anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Im Menü unter „Aktionen“ → „Auswahl des Zielsystems...“, über das Symbol „ “ oder durch Taste „F8“ wird folgendes Fenster hierzu geöffnet: EL6740-0010 Version: 2.3...
  • Seite 54 Abb. 34: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): Nach der Auswahl mit „OK“ ist das Zielsystem über den System Manager ansprechbar. Version: 2.3 EL6740-0010...
  • Seite 55 Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 51] sieht das Ergebnis wie folgt aus: EL6740-0010 Version: 2.3...
  • Seite 56 TwinCAT PLC Control ist die Entwicklungsumgebung zur Erstellung der Steuerung in unterschiedlichen Programmumgebungen: Das TwinCAT PLC Control unterstützt alle in der IEC 61131-3 beschriebenen Sprachen. Es gibt zwei textuelle Sprachen und drei grafische Sprachen. • Textuelle Sprachen ◦ Anweisungsliste (AWL, IL) Version: 2.3 EL6740-0010...
  • Seite 57 Nach dem Start von TwinCAT PLC Control wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 39: TwinCAT PLC Control nach dem Start Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt und unter dem Namen „PLC_example.pro“ gespeichert worden: EL6740-0010 Version: 2.3...
  • Seite 58 Warnung. Im System Manager ist das Projekt des TwinCAT PLC Control zunächst einzubinden. Dies geschieht über das Kontext Menü der „SPS- Konfiguration“ (rechts-Klick) und der Auswahl „SPS Projekt Anfügen…“: Abb. 41: Hinzufügen des Projektes des TwinCAT PLC Control Version: 2.3 EL6740-0010...
  • Seite 59 „Verknüpfung Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) geöffnet: Abb. 43: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: EL6740-0010 Version: 2.3...
  • Seite 60 ) an dem gelben bzw. roten Objekt der Variablen zeigt an, dass hierfür eine Verknüpfung existiert. Die Verknüpfungen können z. B. auch überprüft werden, indem „Goto Link Variable“ aus dem Kontextmenü einer Variable ausgewählt wird. Dann wird automatisch das gegenüberliegende verknüpfte Objekt, in diesem Fall das PDO selektiert: Version: 2.3 EL6740-0010...
  • Seite 61 Das PLC System kann daraufhin wie im Folgenden beschrieben gestartet werden. Starten der Steuerung Ausgehend von einem remote System muss nun als erstes auch die PLC Steuerung über „Online“ → „Choose Run-Time System…“ mit dem embedded PC über Ethernet verbunden werden: EL6740-0010 Version: 2.3...
  • Seite 62 Steuerprogramm geladen, um es ausführen lassen zu können. Dies wird entsprechend mit der Meldung „Kein Programm auf der Steuerung! Soll das neue Programm geladen werden?“ bekannt gemacht und ist mit „Ja“ zu beantworten. Die Laufzeitumgebung ist bereit zum Programstart: Abb. 48: PLC Control Logged-in, bereit zum Programmstart Version: 2.3 EL6740-0010...

  • Seite 63: Twincat 3

    TwinCAT 3 (Shell) folgende Benutzeroberfläche nach dem Start: Abb. 49: Initale Benutzeroberfläche TwinCAT 3 Zunächst ist die Erstellung eines neues Projekt mittels (oder unter „Datei“→“Neu“→“Projekt…“) vorzunehmen. In dem darauf folgenden Dialog werden die entsprechenden Einträge vorgenommen (wie in der Abbildung gezeigt): EL6740-0010 Version: 2.3...
  • Seite 64 Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per „remote“ anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Über das Symbol in der Menüleiste: wird das pull-down Menü aufgeklappt: Version: 2.3 EL6740-0010...
  • Seite 65 • die bekannte Rechner - IP oder AmsNetId einzutragen Abb. 53: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen, steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): EL6740-0010 Version: 2.3...
  • Seite 66 Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 51] sieht das Ergebnis wie folgt aus: Version: 2.3 EL6740-0010...
  • Seite 67 (im Aufbau vorliegenden) Elemente einliest: Abb. 57: Einlesen von einzelnen an einem Gerät befindlichen Klemmen Diese Funktionalität ist nützlich, falls die Konfiguration (d. h. der „reale Aufbau“) kurzfristig geändert wird. EL6740-0010 Version: 2.3...
  • Seite 68 Projektmappen-Explorer durch Auswahl von „Neues Element hinzufügen….“ ein PLC Unterprojekt hinzugefügt: Abb. 58: Einfügen der Programmierumgebung in „SPS“ In dem darauf folgenden geöffneten Dialog wird ein „Standard PLC Projekt“ ausgewählt und beispielsweise als Projektname „PLC_example“ vergeben und ein entsprechendes Verzeichnis ausgewählt: Version: 2.3 EL6740-0010...
  • Seite 69 Das durch Auswahl von „Standard PLC Projekt“ bereits existierende Programm „Main“ kann über das „PLC_example_Project“ in „POUs“ durch Doppelklick geöffnet werden. Es wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 60: Initiales Programm „Main“ des Standard PLC Projektes Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt worden: EL6740-0010 Version: 2.3...
  • Seite 70 Abb. 61: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Das Steuerprogramm wird nun als Projektmappe erstellt und damit der Kompiliervorgang vorgenommen: Abb. 62: Kompilierung des Programms starten Anschließend liegen in den „Zuordnungen“ des Projektmappen-Explorers die folgenden – im ST/ PLC Programm mit „AT%“ gekennzeichneten Variablen vor: Version: 2.3 EL6740-0010...
  • Seite 71 Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) für dessen Verknüpfung geöffnet: Abb. 63: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: Abb. 64: Auswahl des PDO vom Typ BOOL EL6740-0010 Version: 2.3...
  • Seite 72 ) an dem gelben bzw. roten Objekt der Variablen zeigt an, dass hierfür eine Verknüpfung existiert. Die Verknüpfungen können z. B. auch überprüft werden, indem „Goto Link Variable“ aus dem Kontextmenü einer Variable ausgewählt wird. Dann wird automatisch das gegenüberliegende verknüpfte Objekt, in diesem Fall das PDO selektiert: Version: 2.3 EL6740-0010...
  • Seite 73 1. Zuerst müssen die benötigten Prozessdaten im Reiter „Prozessdaten“ in TwinCAT ausgewählt wer- den. 2. Anschließend muss der SPS Datentyp im Reiter „PLC“ über die Check-Box generiert werden. 3. Der Datentyp im Feld „Data Type“ kann dann über den „Copy“-Button kopiert werden. Abb. 67: Erzeugen eines SPS Datentyps EL6740-0010 Version: 2.3...
  • Seite 74 6. Die Struktur im Reiter „PLC“ der Klemme muss dann mit der angelegten Instanz verknüpft werden. Abb. 69: Verknüpfung der Struktur 7. In der SPS können die Prozessdaten dann über die Struktur im Programmcode gelesen bzw. ge- schrieben werden. Abb. 70: Lesen einer Variable aus der Struktur der Prozessdaten Version: 2.3 EL6740-0010...
  • Seite 75 Programmstart mit Klick auf das Symbol , Taste „F5“ oder entsprechend auch über „PLC“ im Menü durch Auswahl von „Start“. Die gestartete Programmierumgebung zeigt sich mit einer Darstellung der Laufzeitwerte von einzelnen Variablen: Abb. 71: TwinCAT 3 Entwicklungsumgebung (VS Shell): Logged-in, nach erfolgten Programmstart EL6740-0010 Version: 2.3...

  • Seite 76: Twincat Entwicklungsumgebung

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 5.2.1 Installation TwinCAT Realtime Treiber Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 77 Ein Windows-Warnhinweis bezüglich des unsignierten Treibers kann ignoriert werden. Alternativ kann auch wie im Kapitel Offline Konfigurationserstellung, Abschnitt „Anlegen des Geräts EtherCAT“ [} 86] beschrieben, zunächst ein EtherCAT-Gerät eingetragen werden, um dann über dessen Eigenschaften (Karteireiter „Adapter“, Button „Kompatible Geräte…“) die kompatiblen Ethernet Ports einzusehen: EL6740-0010 Version: 2.3...
  • Seite 78 Projektmappen-Explorer unter „E/A“ geöffnet werden: Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk) Abb. 76: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Version: 2.3 EL6740-0010...
  • Seite 79 Inbetriebnahme Abb. 77: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: EL6740-0010 Version: 2.3...
  • Seite 80 Inbetriebnahme Abb. 78: Fehlerhafte Treiber-Einstellungen des Ethernet Ports Version: 2.3 EL6740-0010...
  • Seite 81 IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren. Dadurch entfällt die Wartezeit, bis sich der DHCP-Client des Ethernet Ports eine Default-IP-Adresse zuteilt, weil er kei- ne Zuteilung eines DHCP-Servers erhält. Als Adressraum empfiehlt sich z. B. 192.168.x.x. Abb. 79: TCP/IP-Einstellung des Ethernet Ports EL6740-0010 Version: 2.3...

  • Seite 82: Hinweise Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 83 Revision in die Konfiguration zulässt. Üblicherweise bringt eine neue/größere Revision auch neue Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibili- tätsregel aus.
  • Seite 84 (Spracheinstellungen des Betriebssystems beachten!) Diese Datei ist im gleichen Zuge wie die andere Datei zu löschen. Fehlerhafte ESI-Datei Liegt eine fehlerhafte ESI-Datei vor die vom System Manager nicht eingelesen werden kann, meldet dies der System Manager durch ein Hinweisfenster. Version: 2.3 EL6740-0010...
  • Seite 85 Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren EL6740-0010 Version: 2.3...

  • Seite 86: Twincat Esi Updater

    Inbetriebnahme 5.2.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der System Manager bei Online-Zugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 86: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → „Update EtherCAT Device Descriptions“. Auswahl bei TwinCAT 3: Abb. 87: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...
  • Seite 87 Diese Abfrage kann beim Anlegen des EtherCAT-Gerätes automatisch erscheinen, oder die Zuordnung kann später im Eigenschaftendialog gesetzt/geändert werden; siehe Abb. „Eigenschaften EtherCAT Gerät (TwinCAT 2)“. Abb. 91: Eigenschaften EtherCAT Gerät (TwinCAT 2) TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“ geöffnet werden: EL6740-0010 Version: 2.3...
  • Seite 88 Seite (A) der gewünschte Port angewählt werden. Übersicht Übertragungsphysik • „Ethernet“: Kabelgebunden 100BASE-TX: EK-Koppler, EP-Boxen, Geräte mit RJ45/M8/M12-Konnector • „E-Bus“: LVDS „Klemmenbus“,„EJ-Module“: EL/ES-Klemmen, diverse anreihbare Module Das Suchfeld erleichtert das Auffinden eines bestimmten Gerätes (ab TwinCAT 2.11 bzw. TwinCAT 3). Version: 2.3 EL6740-0010...
  • Seite 89 Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices“...
  • Seite 90 Abb. 96: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.
  • Seite 91 Inbetriebnahme Abb. 97: EtherCAT Klemme im TwinCAT-Baum (links: TwinCAT 2; rechts: TwinCAT 3) EL6740-0010 Version: 2.3...

  • Seite 92: Online Konfigurationserstellung

    Im Konfigurationsbaum bringt uns ein Rechtsklick auf den General-Punkt „I/O Devices“ zum Such-Dialog. Abb. 99: Scan Devices (links: TwinCAT 2; rechts: TwinCAT 3) Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch gefunden werden. Version: 2.3 EL6740-0010...
  • Seite 93 Beim Scan fragt der Master die Identity Informationen der EtherCAT Slaves aus dem Slave-EE- PROM ab. Es werden Name und Revision zur Typbestimmung herangezogen. Die entsprechenden Geräte werden dann in den hinterlegten ESI-Daten gesucht und in dem dort definierten Default-Zu- stand in den Konfigurationsbaum eingebaut. Abb. 102: Beispiel Default-Zustand EL6740-0010 Version: 2.3...
  • Seite 94 Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 95 Die Konfiguration wird aufgebaut und kann danach gleich in den Online-Zustand (OPERATIONAL) versetzt werden. Abb. 108: Abfrage Config/FreeRun (links: TwinCAT 2; rechts TwinCAT 3) Im Config/FreeRun-Mode wechselt die System Manager Anzeige blau/rot und das EtherCAT Gerät wird auch ohne aktive Task (NC, PLC) mit der Freilauf-Zykluszeit von 4 ms (Standardeinstellung) betrieben. EL6740-0010 Version: 2.3...
  • Seite 96 In diesem Fall bietet der System Manager an, die im Gerät eventuell vorliegende ESI auszulesen. Lesen Sie dazu das Kapitel „Hinweise zu ESI/XML“. • Teilnehmer werden nicht richtig erkannt Ursachen können sein ◦ fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf ◦ Slave hat ungültige Gerätebeschreibung Version: 2.3 EL6740-0010...
  • Seite 97 Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfigu- ration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte Prozessdaten...
  • Seite 98 Geräte die Funktionen der Vorgänger-Geräte unterstützen sollen. Ist die gefundene Revision < als die konfigurierte Revision, ist der Einsatz vermutlich nicht möglich. Eventuell unterstützt das vorgefundene Gerät nicht alle Funktionen, die der Master von ihm aufgrund der höheren Revision erwartet. Version: 2.3 EL6740-0010...
  • Seite 99 Abb. 115: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 100: Ethercat Teilnehmerkonfiguration

    ESI-EEPROM überschrieben - deshalb ist dieser Vorgang nur im Online-Zustand (ConfigMode) möglich. 5.2.6 EtherCAT Teilnehmerkonfiguration Klicken Sie im linken Fenster des TwinCAT 2 System Managers bzw. bei der TwinCAT 3 Entwicklungsumgebung im Projektmappen-Explorer auf das Element der Klemme im Baum, die Sie konfigurieren möchten (im Beispiel: Klemme 3: EL3751). Version: 2.3 EL6740-0010...
  • Seite 101 Laufende Nr. des EtherCAT-Geräts Typ des EtherCAT-Geräts Kommentar Hier können Sie einen Kommentar (z. B. zum Anlagenteil) hinzufügen. Disabled Hier können Sie das EtherCAT-Gerät deaktivieren. Symbole erzeugen Nur wenn dieses Kontrollkästchen aktiviert ist, können Sie per ADS auf diesen EtherCAT-Slave zugreifen. EL6740-0010 Version: 2.3...
  • Seite 102 Zeigt die (Allgemeine Slave PDO-) Konfiguration der Prozessdaten an. Die Eingangs- und Ausgangsdaten des EtherCAT-Slaves werden als CANopen Prozess-Daten-Objekte (Process Data Objects, PDO) dargestellt. Falls der EtherCAT-Slave es unterstützt, ermöglicht dieser Dialog dem Anwender ein PDO über PDO-Zuordnung auszuwählen und den Inhalt des individuellen PDOs zu variieren. Version: 2.3 EL6740-0010...
  • Seite 103 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.
  • Seite 104 Karteireiters können Sie betrachten, welche Download-Requests während des Startups zur Mailbox gesendet werden. Es ist auch möglich neue Mailbox-Requests zur Listenanzeige hinzuzufügen. Die Download-Requests werden in derselben Reihenfolge zum Slave gesendet, wie sie in der Liste angezeigt werden. Version: 2.3 EL6740-0010...
  • Seite 105 Karteireiter CoE - Online angezeigt. Dieser Dialog listet den Inhalt des Objektverzeichnisses des Slaves auf (SDO-Upload) und erlaubt dem Anwender den Inhalt eines Objekts dieses Verzeichnisses zu ändern. Details zu den Objekten der einzelnen EtherCAT-Geräte finden Sie in den gerätespezifischen Objektbeschreibungen. EL6740-0010 Version: 2.3...
  • Seite 106 Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt. Wert Wert des Objekts Version: 2.3 EL6740-0010...
  • Seite 107 Slave hochgeladen. In der untenstehenden Liste können Sie festlegen welche Objekt-Typen hochgeladen werden sollen. Offline - über EDS-Datei Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Objektverzeichnis enthaltenen Objekte aus einer EDS-Datei gelesen, die der Anwender bereitstellt. Karteireiter „Online“ Abb. 127: Karteireiter „Online“ EL6740-0010 Version: 2.3...
  • Seite 108 Carrier-Signal ist am Port vorhanden, der Port ist aber geschlossen. File Access over EtherCAT Download Mit dieser Schaltfläche können Sie eine Datei zum EtherCAT-Gerät schreiben. Upload Mit dieser Schaltfläche können Sie eine Datei vom EtherCAT-Gerät lesen. Karteireiter „DC“ (Distributed Clocks) Abb. 128: Karteireiter „DC“ (Distributed Clocks) Version: 2.3 EL6740-0010...
  • Seite 109 • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 5.2.6.1 Detaillierte Beschreibung Karteireiter „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 110: Allgemeine Inbetriebnahmehinweise Des Ethercat Slaves

    Ebenen diagnostisch erfassen. EtherCAT und der TwinCAT System Manager bieten entsprechend umfassende Diagnoseelemente an. Die Diagnoseelemente, die im laufenden Betrieb (nicht zur Inbetriebnahme) für eine zyklusaktuelle Diagnose aus der steuernden Task hilfreich sind, werden im Folgenden erläutert. Version: 2.3 EL6740-0010...
  • Seite 111 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.
  • Seite 112 Inbetriebnahme Abb. 130: Grundlegende EtherCAT Slave Diagnose in der PLC Dabei werden folgende Aspekte abgedeckt: Version: 2.3 EL6740-0010...
  • Seite 113 Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. EL3102, CoE- Verzeichnis: EL6740-0010 Version: 2.3...
  • Seite 114 • Es ist vom Anwender die StartUp-Liste mit den Änderungen zu pflegen. Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind in TwinCAT System Managern ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. Version: 2.3 EL6740-0010...
  • Seite 115 (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 42]. Der Hochlauf kann je nach Konfigurationsaufwand und Gesamtkonfiguration bis zu einigen Sekunden dauern. Auch der EtherCAT Master selbst muss beim Start diese Routinen durchlaufen, bis er in jedem Fall den Zielzustand OP erreicht. EL6740-0010 Version: 2.3...
  • Seite 116 • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. Abb. 133: Default Verhalten System Manager Zusätzlich kann im Dialog „Erweiterte Einstellung“ beim jeweiligen Slave der Zielzustand eingestellt werden, auch dieser ist standardmäßig OP. Abb. 134: Default Zielzustand im Slave Version: 2.3 EL6740-0010...
  • Seite 117 Koppler liefern kann, sind an entsprechenden Positionen im Klemmenstrang Einspeiseklemmen (z. B. EL9410) zu setzen. Im TwinCAT System Manager wird der vorberechnete theoretische maximale E-Bus-Strom als Spaltenwert angezeigt. Eine Unterschreitung wird durch negativen Summenbetrag und Ausrufezeichen markiert, vor einer solchen Stelle ist eine Einspeiseklemme zu setzen. EL6740-0010 Version: 2.3...
  • Seite 118 Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung „E-Bus Power of Terminal...“ im Logger-Fenster ausgegeben: Abb. 137: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepoten- tial erfolgen! Version: 2.3 EL6740-0010...

  • Seite 119: Objektbeschreibung Und Parametrierung

    EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff- Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung des EtherCAT Gerätes wird über den CoE-Online Reiter [} 105] (mit Doppelklick...
  • Seite 120 0x01 (1 1011:01 Codeword Die abgespeicherte Interbus Konfiguration wird in der UINT32 0x00000000 EL6740-0010 gelöscht, wenn Index 0x1011:01 mit 0x64616F6C ("daol") beschrieben wird. Dazu muss die Klemme im Status OP oder SAFE-TOP sein. Index 1018 Identity Index (hex) Name Bedeutung...
  • Seite 121 0x02 (2 1C13:01 SubIndex 001 1. zugeordnete TxPDO (enthält den Index des zugehöri- UINT16 0x1A01 gen TxPDO Mapping Objekts) (6657 1C13:02 SubIndex 002 2. zugeordnete TxPDO (enthält den Index des zugehöri- UINT16 0x1A00 gen TxPDO Mapping Objekts) (6656 EL6740-0010 Version: 2.3...

  • Seite 122: Profilspezifische Objekte (0X6000-0Xffff)

    Index (hex) Name Bedeutung Datentyp Flags Default F800:0 IBS config Max. Subindex UINT8 0x01 (1 F800:01 2 MBit FALSE UINT8 TRUE Interbus-Baudrate [} 20]: 500 kBaud TRUE Interbus-Baudrate [} 20]: 2 MBaud F800:02 IBS ID Interbus ID (ab FW02) UNIT16 Version: 2.3 EL6740-0010...
  • Seite 123 ECAT to IBS Zähler EtherCat Ausgänge wurden auf den IBS übertra- UINT16 0x0000 (0 F801:02 IBS to ECAT Zähler IBS Ausgänge wurden in die EL6740-0010 über- UINT16 0x0000 (0 tragen F801:03 IBS inactive Zähler IBS nicht aktiv (SUPI 3, Bit 0 des Interrupt-Event-...

  • Seite 124: Anhang

    Detaillierte Informationen hierzu entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Firmware Kompatibilität Beckhoff EtherCAT Geräte werden mit dem aktuell verfügbaren letzten Firmware-Stand ausgeliefert. Dabei bestehen zwingende Abhängigkeiten zwischen Firmware und Hardware; eine Kompatibilität ist nicht in jeder Kombination gegeben. Die unten angegebene Übersicht zeigt auf welchem Hardware-Stand eine Firmware betrieben werden kann.

  • Seite 125: Firmware Update El/Es/Elm/Em/Epxxxx

    Anhang Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation durchzu- führen.

  • Seite 126: Gerätebeschreibung Esi-File/Xml

    Die Geräterevision steht in engem Zusammenhang mit der verwendeten Firmware bzw. Hardware. Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Version: 2.3 EL6740-0010...
  • Seite 127 Abb. 139: Rechtsklick auf das EtherCAT Gerät bewirkt das Scannen des unterlagerten Feldes Wenn das gefundene Feld mit dem konfigurierten übereinstimmt, erscheint Abb. 140: Konfiguration identisch ansonsten erscheint ein Änderungsdialog, um die realen Angaben in die Konfiguration zu übernehmen. Abb. 141: Änderungsdialog EL6740-0010 Version: 2.3...
  • Seite 128 Die meisten EtherCAT-Geräte lesen eine geänderte ESI-Beschreibung umgehend bzw. nach dem Aufstarten aus dem INIT ein. Einige Kommunikationseinstellungen wie z. B. Distributed Clocks wer- den jedoch erst bei PowerOn gelesen. Deshalb ist ein kurzes Abschalten des EtherCAT Slave nö- tig, damit die Änderung wirksam wird. Version: 2.3 EL6740-0010...

  • Seite 129: Erläuterungen Zur Firmware

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen wer- den.
  • Seite 130 Firmware Update. Abb. 145: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 131: Fpga-Firmware *.Rbf

    Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online. Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an. EL6740-0010 Version: 2.3...
  • Seite 132 Abb. 147: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren. Version: 2.3 EL6740-0010...
  • Seite 133 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 134 • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: Version: 2.3 EL6740-0010...

  • Seite 135: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 149: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o. a. aus. EL6740-0010 Version: 2.3...
