Verdrahtung

Bei Verwendung der Sicherheitsfunktion STO über die STO-Eingänge an X15 und X25, müssen Leitungen
mit Aderendhülse mit Kunststoffkragen verwendet werden.
5.2.4.2

Einstellung der TwinSAFE-Adresse

Wird statt der digitalen Eingänge eine TwinSAFE-Verbindung für die Realisierung der Sicherheitsfunktionen
bzw. Auswahl der Funktion STO verwendet, muss eine Safety-Adresse auf dem Achsmodul eingestellt
werden.

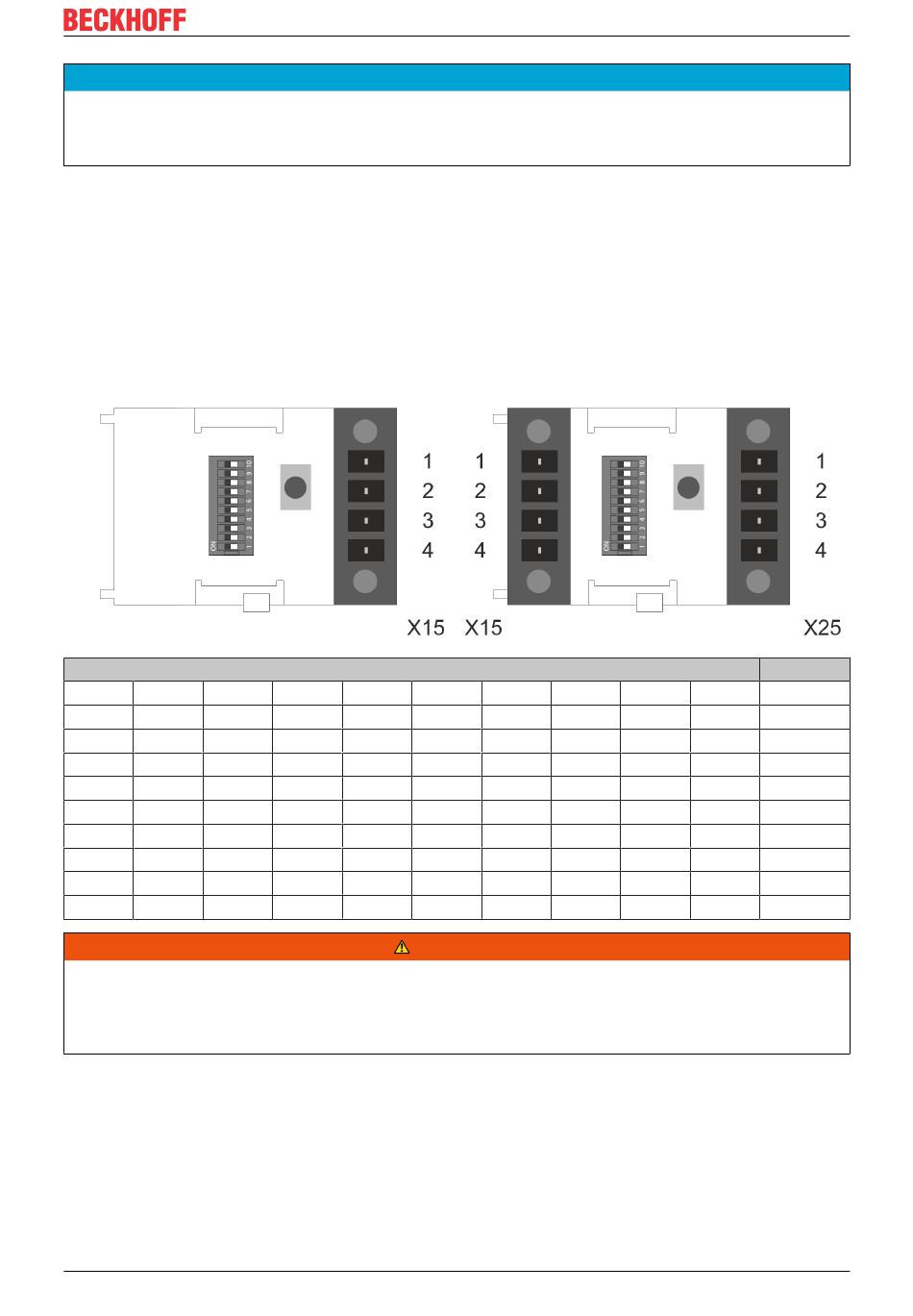

Diese Einstellung erfolgt über den auf dem AX8000 Achsmodul integrierten DIP-Schalter. Dieser befindet
sich unter der Abdeckung zwischen den Eingängen X15 und X25 bzw. links von X15 bei 1-Achs-Modulen.
1-Achsmodul AX81xx-xxxx
DIP-Schalter
1 2 3
ON OFF OFF
OFF ON OFF
ON ON OFF
OFF OFF ON
ON OFF ON
OFF ON ON
ON ON ON
... ... ...
ON ON ON
TwinSAFE-Adresse
Jede eingestellte TwinSAFE-Adresse darf innerhalb eines Netzwerkes/einer Konfiguration nur einmal vor-
kommen!
Die Adresse 0 ist keine gültige TwinSAFE-Adresse!
AX8911
HINWEIS
4 5 6
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
... ... ...
ON ON ON
WARNUNG
Version: 1.2.0
2-Achsmodul AX82xx-xxxx
7 8 9
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
... ... ...
ON ON ON
Betrieb
Adresse
10
OFF 1
OFF 2
OFF 3
OFF 4
OFF 5
OFF 6
OFF 7
... ...
ON 1023
