Betrieb
4.1.4.3

Verdrahtung

Bis zu acht Anschlüsse ermöglichen den Anschluss von massiven oder feindrähtigen Leitungen an die
Busklemmen. Die Klemmen sind in Federkrafttechnik ausgeführt. Schließen Sie die Leitungen
folgendermaßen an:

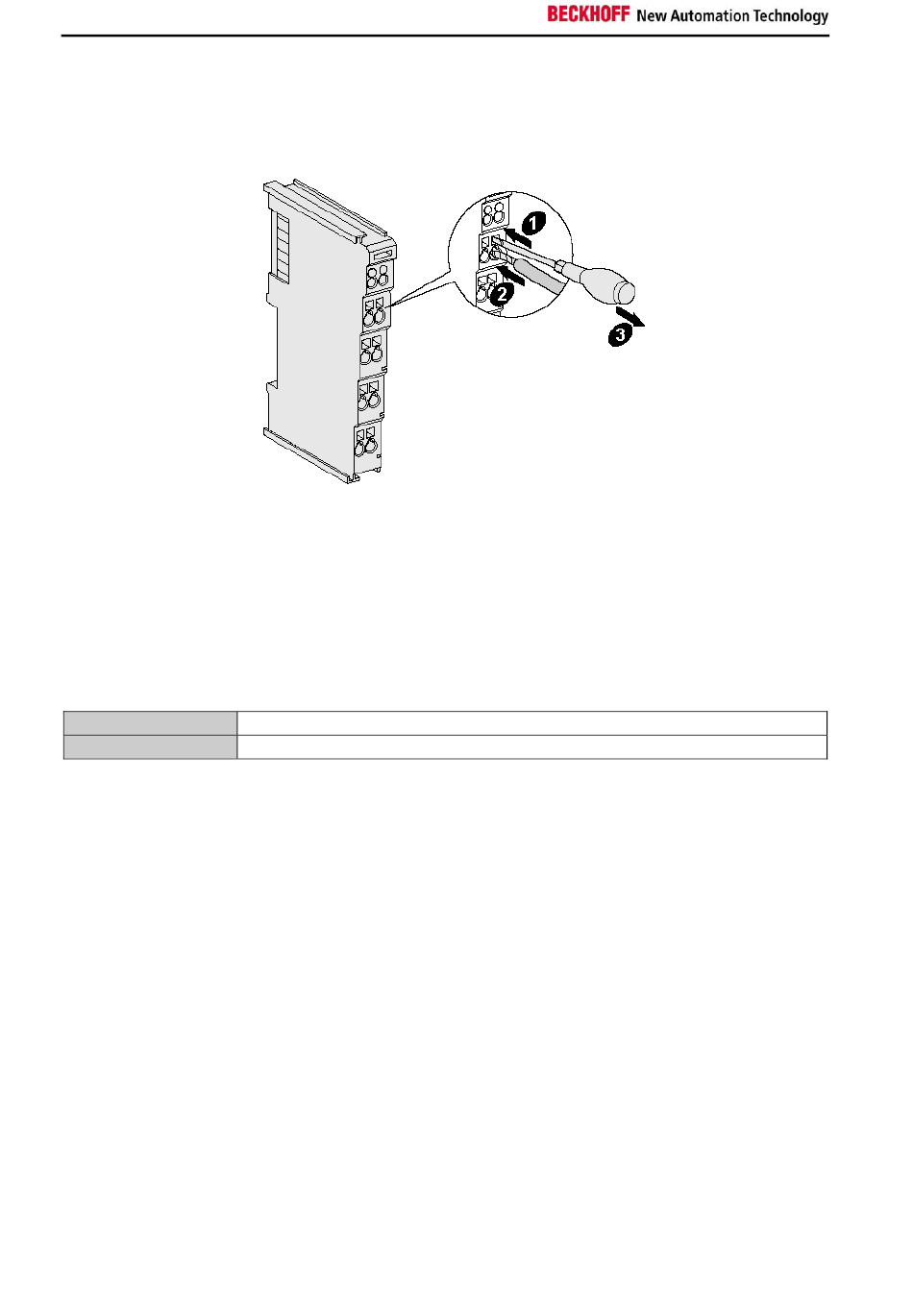

1. Öffnen Sie eine Federkraftklemme, indem Sie mit einem Schraubendreher oder einem
Dorn leicht in die viereckige Öffnung über der Klemme drücken.
2. Der Draht kann nun ohne Widerstand in die runde Klemmenöffnung eingeführt werden.
3. Durch Rücknahme des Druckes schließt sich die Klemme automatisch und hält den
Draht sicher und dauerhaft fest.
Leitungsquerschnitt
Abisolierlänge
20
2
0,08 ... 2,5 mm
8 ...9 mm
EL2904
