ILC 370.../390...
52
PHOENIX CONTACT
Die eingestellte Prozessdatenlänge definiert, wie viele Bit Prozessdaten (PD) zwischen
überlagerter und unterlagerter Steuerung ausgetauscht werden können. Bei der Vorein-
stellung sind es 16 Worte („Gerätedetails"), das entspricht 16 x 16 Bit = 256 Bit. Die ent-
sprechende Gerätebeschreibungsdatei heißt z. B. „ILC 370 PN 2TX-IB (Slave) PD 256".
Für jede einstellbare Prozessdatenlänge steht eine Gerätebeschreibungsdatei zur Verfü-
gung.
Mit der Gerätebeschreibungsdatei wird der übergeordnete Master parametriert.
Im Dialog „Erweiterte Einstellungen" wird der Slave parametriert. Bei Nichtübereinstim-
mung der Parametrierungen wird ausschließlich auf dem Master eine entsprechende
Fehlermeldung generiert.
• Falls im Gerätekatalog keine entsprechende Gerätebeschreibungsdatei enthalten ist,
importieren Sie diese.
Gerätebeschreibungsdateien mit allen Konfigurationsmöglichkeiten des Inline-Controllers
befinden sich in folgendem Verzeichnis:
C:\Programme\Gemeinsame Dateien\FDCML10\INTERBUS\
Phoenix Contact\modification
Gehen Sie zum Importieren einer Gerätebeschreibungsdatei wie folgt vor:
• Kopieren Sie die Gerätebeschreibungsdatei eine Verzeichnisebene höher, das heißt in
das Verzeichnis:
...\FDCML10\INTERBUS\Phoenix Contact.

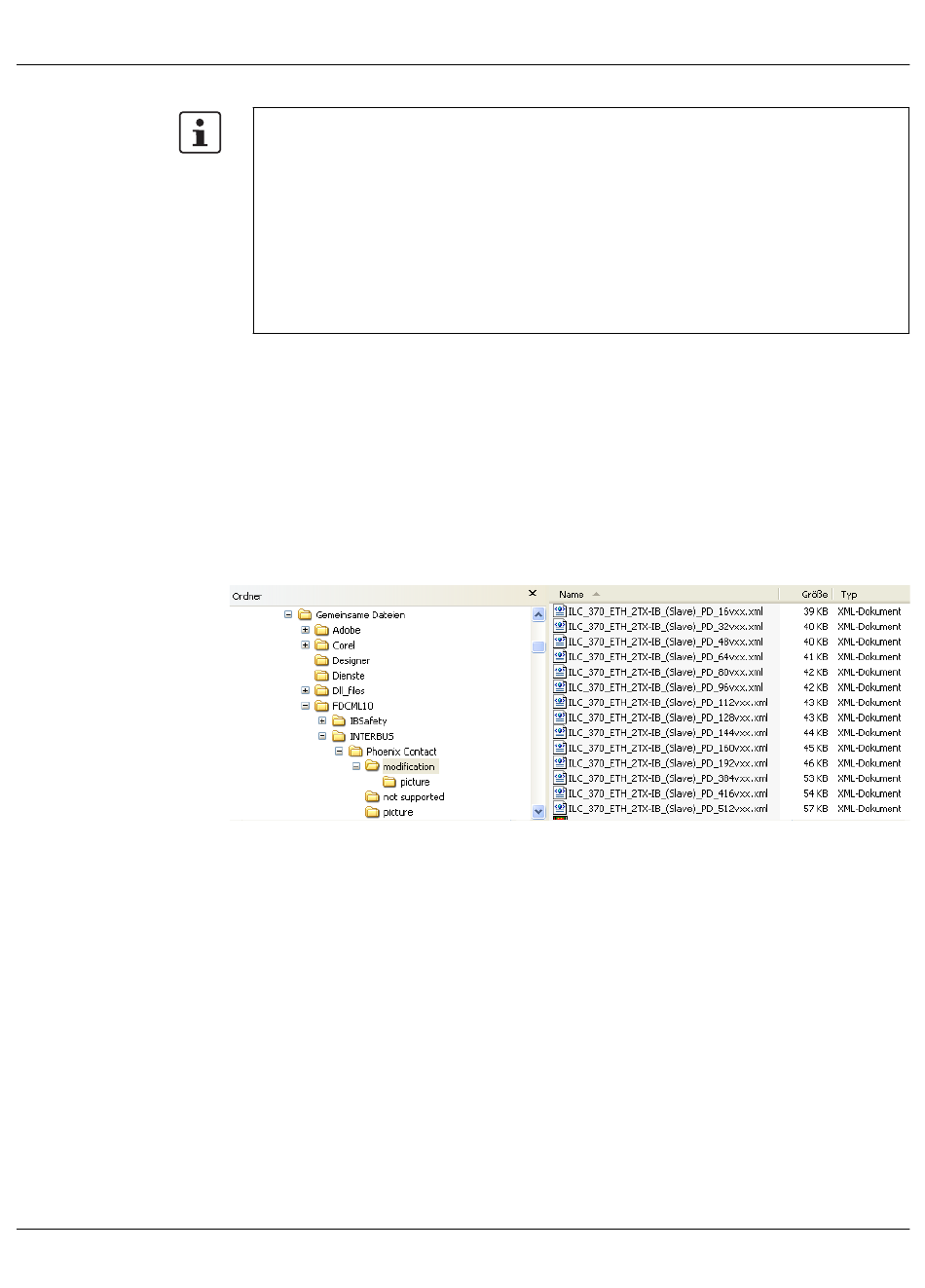

Bild 3-5 Verzeichnis der Gerätebeschreibungsdateien
