ILC 370.../390...
56
PHOENIX CONTACT
3.9
Inline-Controller und überlagerte Steuerung in
einem gemeinsamen Projekt
Als überlagerte Steuerung wird im Folgenden ein RFC 430 ETH-IB verwendet.
Als Inline-Controller wird im Folgenden verwendet:
–
ILC 370 PN 2TX-IB unter PC Worx ab Version 5.00 für die generelle Beschreibung.
–
ILC 370 ETH 2TX-IB unter PC Worx 3 zur Verdeutlichung von Abweichungen.
Beim Einsatz eines anderen - in diesem Handbuch beschriebenen - Inline-Controllers ist
das Vorgehen identisch.
Erstellen Sie ein neues Projekt für die überlagerte Steuerung. Gehen Sie dazu entspre-
chend dem Schnelleinstieg für die neueste PC Worx-Version vor. Führen Sie für das ange-
gebene Beispiel mit dem RFC 430 ETH-IB folgende Schritte aus:
•
Legen Sie ein neues Projekt an.
•
Prüfen/Ändern Sie die IP-Einstellungen der überlagerten Steuerung.
•
Stellen Sie den Kommunikationsweg ein.
•
Vergeben Sie die IP-Adresse für die überlagerte Steuerung.
•
Lesen Sie den an die überlagerte Steuerung angeschlossenen INTERBUS ein.

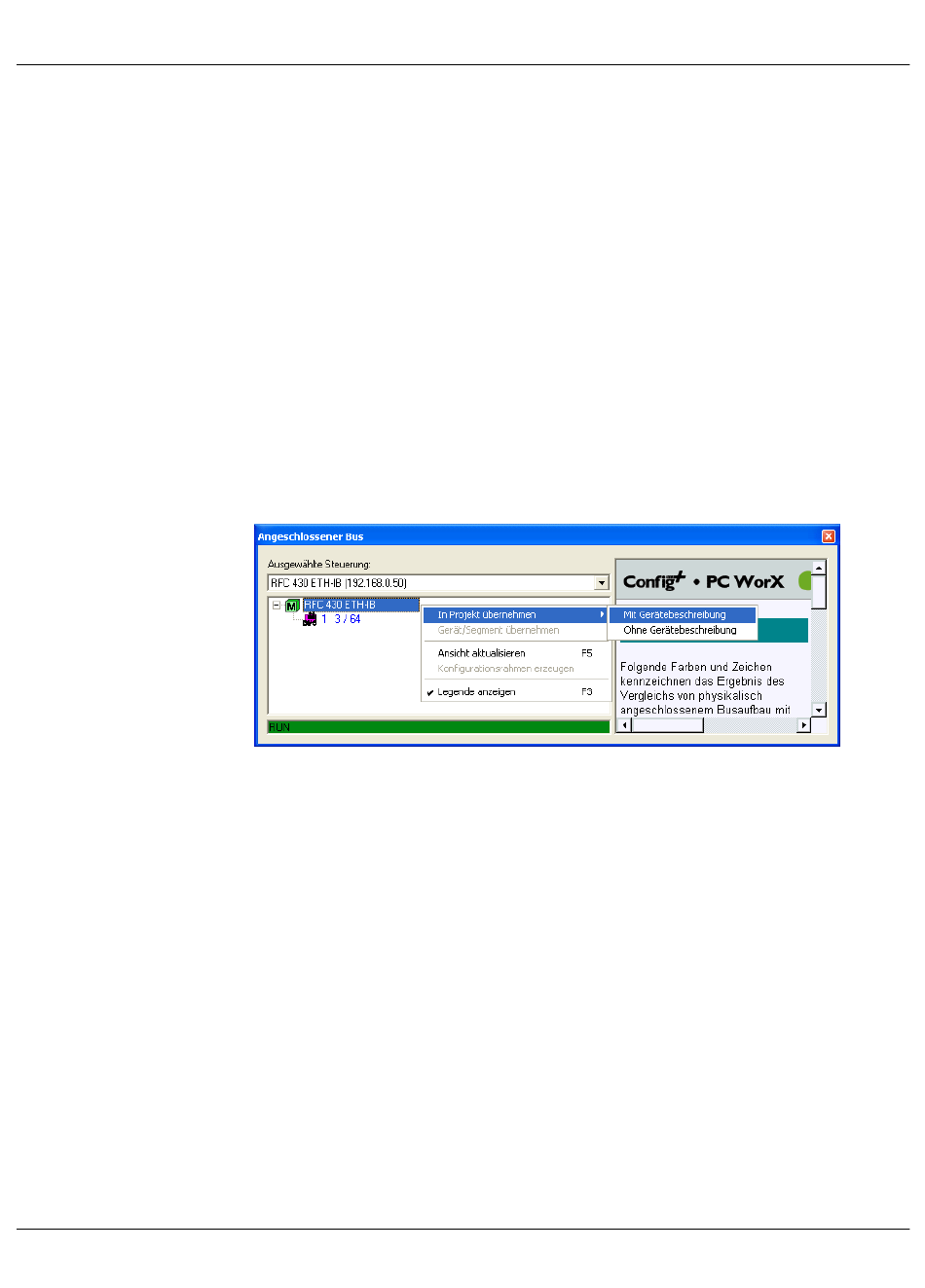

Bild 3-10
Eingelesenen Bus in Projekt übernehmen.
7062_de_09
