Anschließen der Spannungsversorgungen
Versorgen Sie den Inline-Controller über externe 24-V-Gleichspannungsquellen. Der zuläs-
sige Spannungsbereich liegt zwischen 20,4 V DC bis 30 V DC (Welligkeit eingeschlossen).
Die Leistungsaufnahme des Inline-Controllers beträgt bei 24 V typischerweise 4,8 W (ohne
angeschlossene Lokalbus-Teilnehmer).
ACHTUNG: Beschädigung von Bauteilen durch ungeeignete Spannungsversor-
gungen
Verwenden Sie ausschließlich Spannungsversorgungen, die für den Betrieb an kapaziti-
ven Lasten (erhöhter Einschaltstrom) geeignet sind (siehe Kapitel „Dimensionierung der
Spannungsversorgung" auf Seite 40).
•
Schließen Sie die Spannungsversorgungen wie in Bild 2-25 dargestellt an den Stecker
zur Spannungseinspeisung an.
•
Stecken Sie den Stecker auf den Inline-Controller.
•
Schalten Sie nun die Spannungsversorgungen ein.
Die LEDs UL, UM und US leuchten auf und nach ca. 10 Sekunden beginnen die LEDs RUN
und RDY/RUN zu blinken.
Der Inline-Controller ist jetzt vollständig initialisiert.
Sollten die LEDs nicht aufleuchten oder blinken, so liegt ein schwerwiegender Fehler auf
dem Inline-Controller vor. Setzen Sie sich in diesem Fall mit Phoenix Contact in
Verbindung.
I 5
I 6
I 1 I 2
I 7
I 8
C
I 3
P L
I 4
N
R U
I L
T
E S E
F A
M R
S T P
L
L
R O
R O
O G
B
B
P R
N T
N T
X - I
X - I
N /
R U
C O
C O
2 T
2 T
9 9
9 9
T H
T H
I N E
I N E
6 9
6 9
0 E
0 E
I N L
I N L
8 7
8 7
3 7
3 7
. : 2
. : 2
I L C
I L C
N o
N o
d .
d .
O r
O r
r. )
r. )
n n
n n
ri e
ri e
(S e
(S e
x
x
x x x
x x x
x x x
x x x
I L
N
R U
Y /
R D
A
G
B S
P R
I L
F A
P F

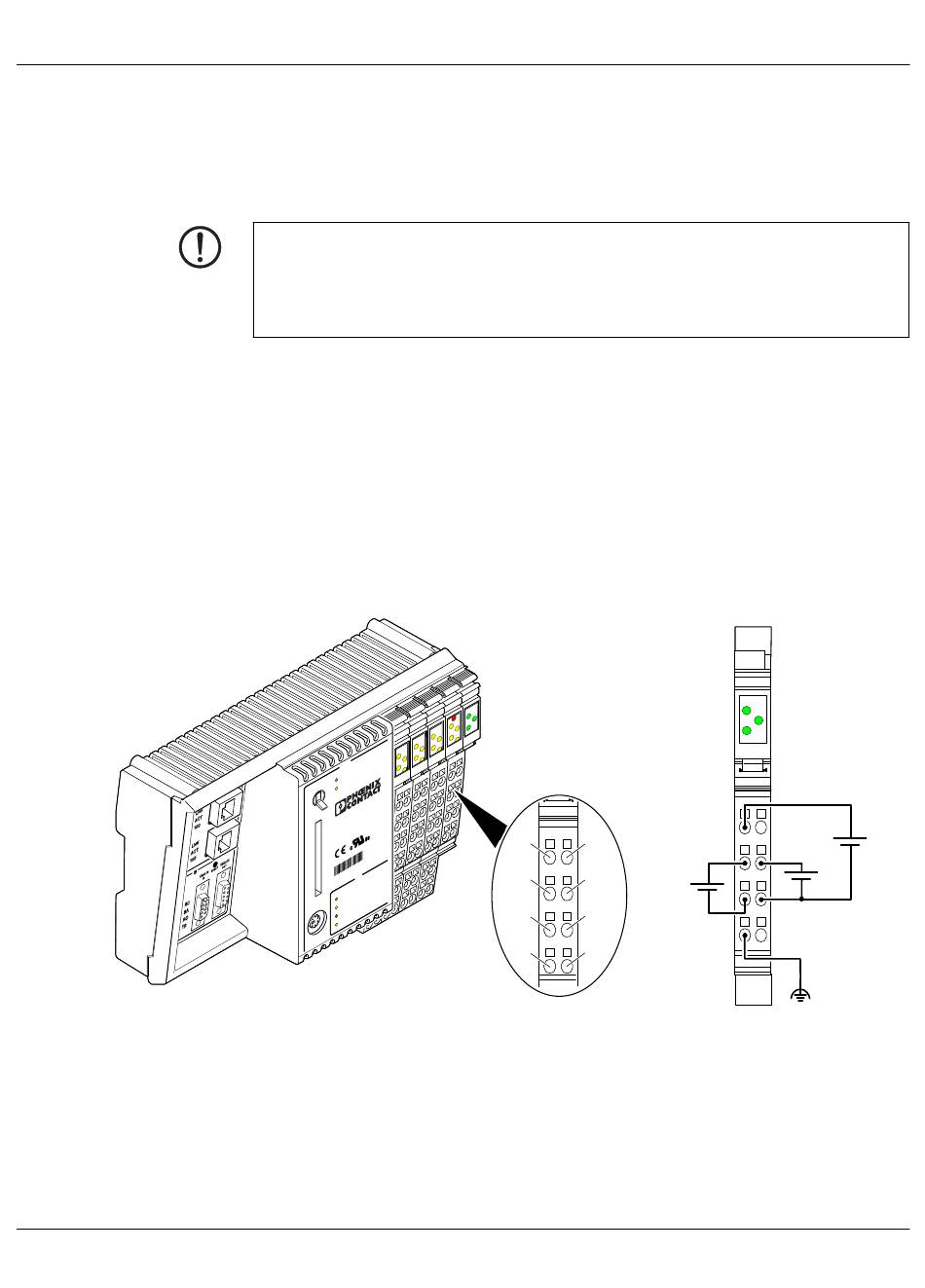

Bild 2-25
Anschluss der Versorgungsspannungen
