Typ:
Artikel-Bezeichnung:
7062_de_09
A 4
D-SUB-Stecker konfektionieren
9-poliger D-SUB-Steckverbinder, Stecker und Buchse, mechanischer Verpolschutz
IBS DSUB 9/L (Lötanschluss), Artikel-Nr. 2758473
IBS DSUB 9/C (Crimpanschluss), Artikel-Nr. 2758486
20 mm
A
(0.79")
8 mm (0.32")
B
3 mm (0.12")
D

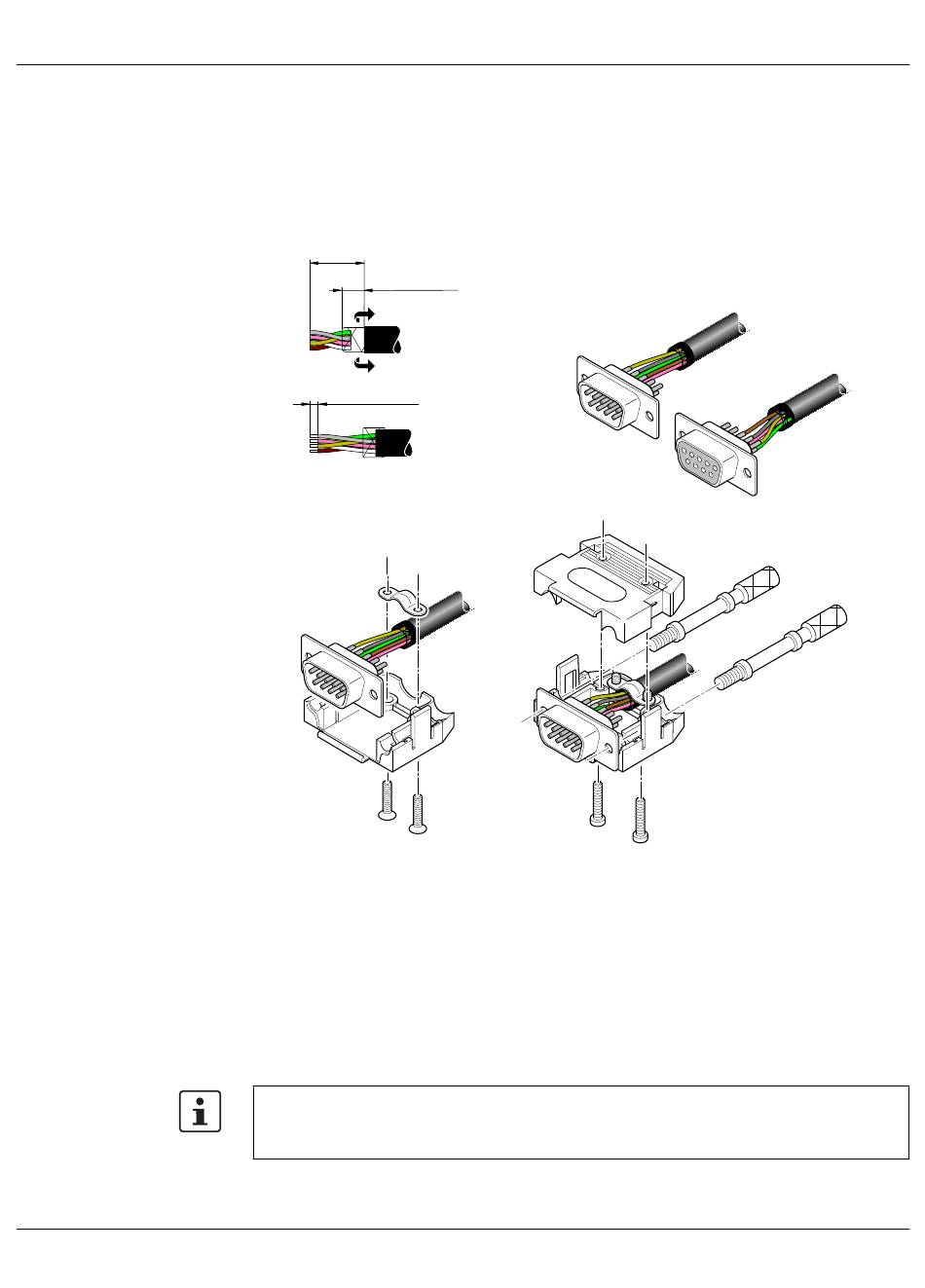

Bild A-2
D-SUB-Steckverbinder konfektionieren
•
Isolieren Sie den Mantel um 20 mm ab (A).
•
Kürzen Sie die Schirmung auf 8 mm (A).
•
Legen Sie die Schirmung gleichmäßig um den Mantel zurück (A).
•
Isolieren Sie die Adern um 3 mm ab. Schneiden Sie die weiße Ader ab (B).
•
Löten Sie die Adern an die Kontakte an oder crimpen Sie sie mit einer Crimpzange an
(C).
Bei einem Steckverbinder in Crimpausführung sind die Kontakte in das Kontaktgehäu-
se zu stecken.
Die Schirmung muss großflächig mit der Schirmklemme und dem Gehäuseunterteil Kon-
takt haben, um eine gute Abschirmung zu gewährleisten. Gleichzeitig wird durch die
Schirmklemme die Zugentlastung hergestellt.
D-SUB-Stecker konfektionieren
C
C1
E
C2
6362B009
123
