Demontage
32
PHOENIX CONTACT
Gehen Sie zum Abnehmen des Inline-Controllers von der Tragschiene entsprechend
Bild 2-15 vor:
• Schalten Sie die Station spannungsfrei!
Da der Inline-Controller im Gegensatz zu den anderen Inline-Klemmen durch Kippen von
der Tragschiene entfernt wird, ist es erforderlich, vor dem Abnehmen des Inline-Control-
lers die rechte benachbarte Inline-Klemme zu entfernen. Dafür muss der rechte Stecker
des Inline-Controllers entfernt werden.
Um an den rechten Fußriegel zu gelangen, müssten der dritte und vierte Stecker entfernt
werden.
Es empfiehlt sich, vor dem Abnehmen des Inline-Controllers alle Stecker abzunehmen.
• Nehmen Sie alle Stecker des Inline-Controllers ab.
• Hebeln Sie die Stecker jeweils durch Druck auf die hintere Stecker-Keilverras-
tung aus (Bild 2-15, Abb. A1).
ACHTUNG: Beschädigung der erweiterten Doppelsignalstecker durch zu starkes
Biegen
Wenn Sie die erweiterten Doppelsignalstecker (lange Stecker) zu weit nach hinten bie-
gen, kann unter Umständen der vordere Rastmechanismus abbrechen.
• Biegen Sie die Doppelsignalstecker (lange Stecker) nicht zu weit nach hinten.
• Nehmen Sie die Stecker ab (Bild 2-15, Abb. A2)
• Falls an den Inline-Controller Inline-Klemmen angerastet sind (vgl. Bild 2-14):
• Nehmen Sie folgende Stecker ab:
– alle Stecker der direkt angeschlossenen Klemme (A1 bis A4),
– den angrenzenden Stecker der darauf folgenden Klemme (B1).
• Entnehmen Sie die direkt angerastete Inline-Klemme (A).
Beachten Sie dazu die Hinweise in den oben angegebenen Anwenderhandbüchern.
1
ETH
PLC
MRESET
RUN
LNK
STP FAIL
ACT I1 I5
I2 I6
100 RUN / PROG
I3 I7
I4 I8
10/100
LNK
INLINE CONTROL
ACT
ILC 370 ETH 2TX-IB 1 1 2 2 1 1 2
100
Ord. No.: 2876999
RESET 1 1 1
IB
RB IN RB OUT
2 2 2
xxxxxxx (Seriennr.)
RC
IL
PRG 3 3 3
BA
RDY / RUN
RD
BSA
4 4 4
TR
FAIL
RF
5 5 5
6 6 6
ILC 370 ETH 2TX-IB

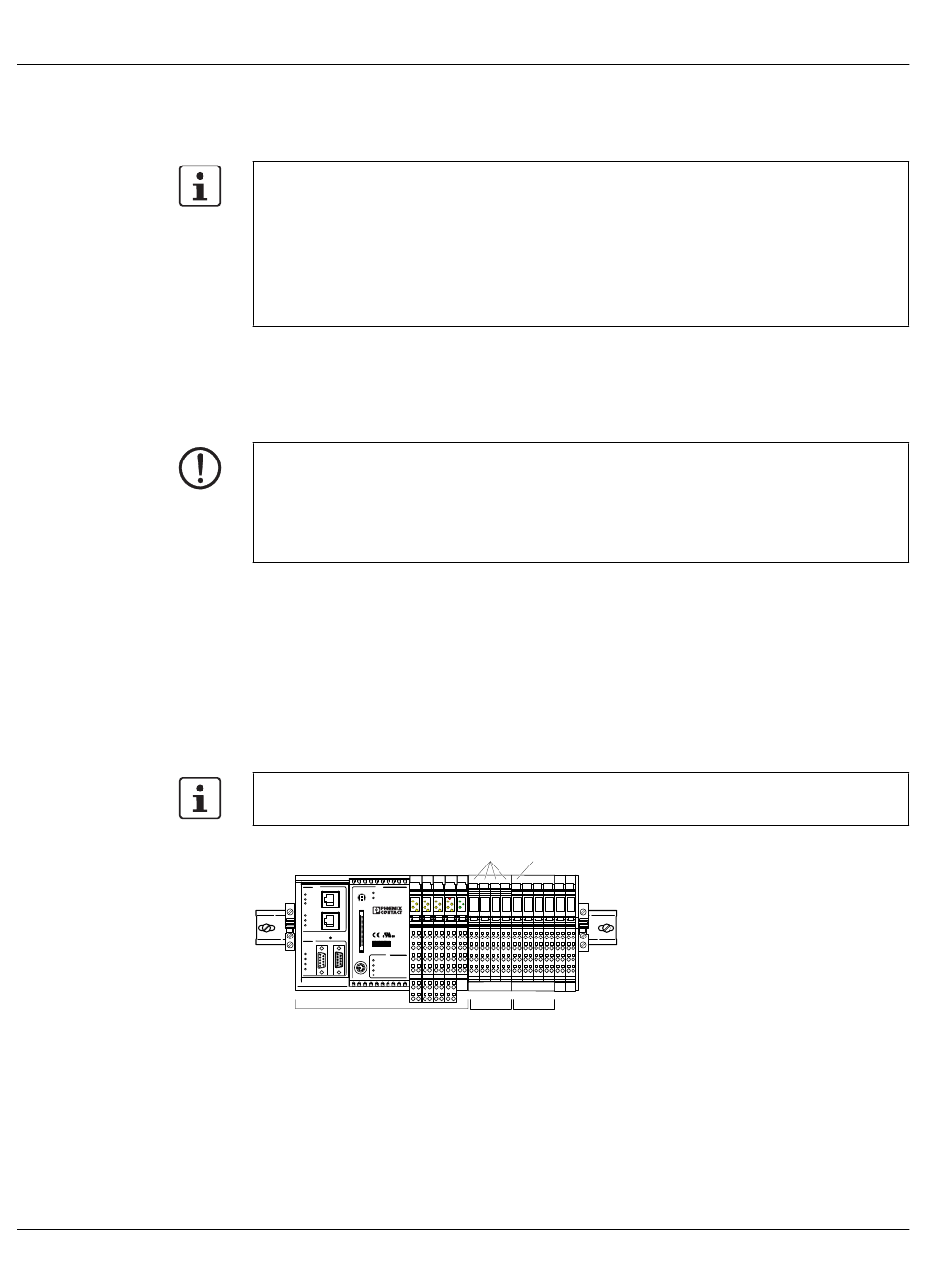

Bild 2-14

Abzunehmende Stecker bei angerasteten Klemmen
