ILC 370.../390...
66
PHOENIX CONTACT
•
Wechseln Sie zum Arbeitsbereich „Buskonfiguration".
•
Verbinden Sie im „Busaufbau" die erzeugte Ressource mit dem Master-Teil des Inline-
Controllers.
PC Worx ab Version 5.00: Verschieben Sie die Ressource von „Nicht verbunden"
unter die Ressource des „ILC 370 PN 2TX-IB".
PC Worx 3: Verschieben Sie die Ressource von „Nicht verbunden" unter
„# ILC 370 ETH 2TX-IB (Master)".
PC Worx ab Version 5.00

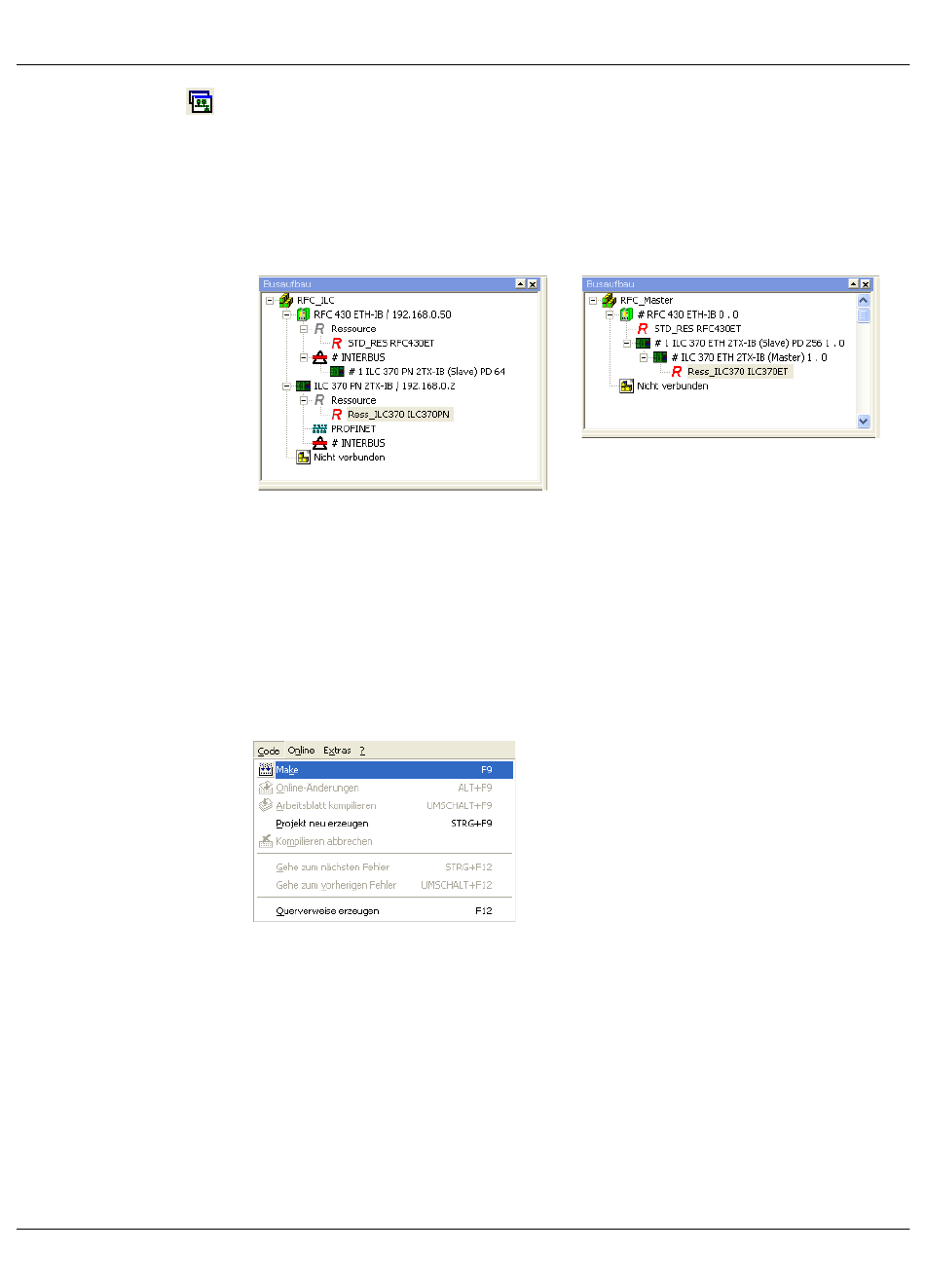

Bild 3-29
Verbundene Ressource
•
Prüfen Sie, ob der Kommunikationsweg für das unterlagerte System
(ILC 370 PN 2TX-IB) eingestellt ist. Falls er nicht eingestellt ist, stellen Sie ihn ein
(siehe Schnelleinstieg PC Worx).
•
Lesen Sie die am ILC 370 PN 2TX-IB angeschlossenen Teilnehmer ein (PROFINET,
INTERBUS; siehe Schnelleinstieg PC Worx).
•
Kompilieren Sie das Projekt. Wählen Sie dazu aus dem Menü „Code" den Befehl
„Make" .
Bild 3-30
„Make" im Menü „Code"
PC Worx 3
7062_de_09
