Brücken
Die Klemmen 1.3 und 2.3 auf dem Einspeisungsstecker (Stecker 5) können gebrückt wer-
den, wenn keine Potenzialtrennung zwischen Logik- und Segmentspannung durchge-
führt werden soll.
2.15
Digitale Ein- und Ausgänge
Es stehen zwölf 24-V-DC-Eingänge zur Verfügung. Von diesen zwölf digitalen Eingängen
sind acht als schnelle Eingänge (High-Speed-I/Os) ausgeführt. Weiterhin stehen vier 24-V-
DC-Ausgänge zur Verfügung.
Die schnellen Eingänge I1 bis I8 sorgen für kürzeste Reaktionszeiten vor Ort. Die schnellen
Eingänge können als Interrupt-Eingänge verwendet werden. Bei einem definierten Flan-
kenwechsel an einem Eingang kann eine in IEC 61131 frei programmierbare Ereignis-Task
aufgerufen werden.
Die Eingänge I9 bis I12 sind Standard-Eingänge.
Bild 2-26

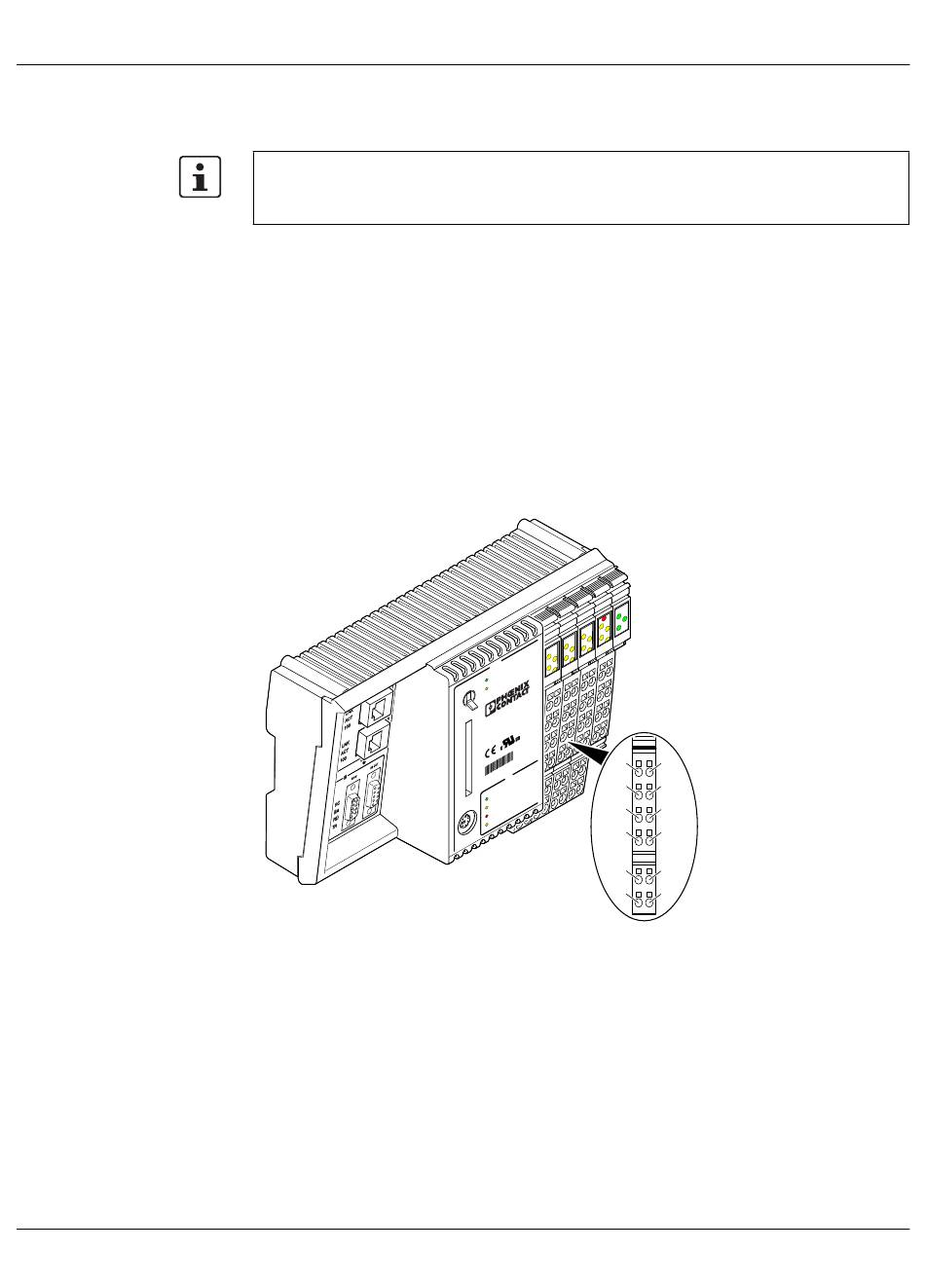

Belegung der Klemmpunkte der Stecker 1 bis 4
