I/Os des Slaves im unter-
lagerten System
7062_de_09
Die Ein- und Ausgänge des Slaves finden Sie im unterlagerten System im Arbeitsbereich
„IEC-Programmierung" unter den globalen Variablen des ILC 370 PN 2TX-IB. Die Namen
dieser Prozessdaten lauten „SLAVE_INPUT_WORDx" oder „SLAVE_OUTPUT_WORDx".

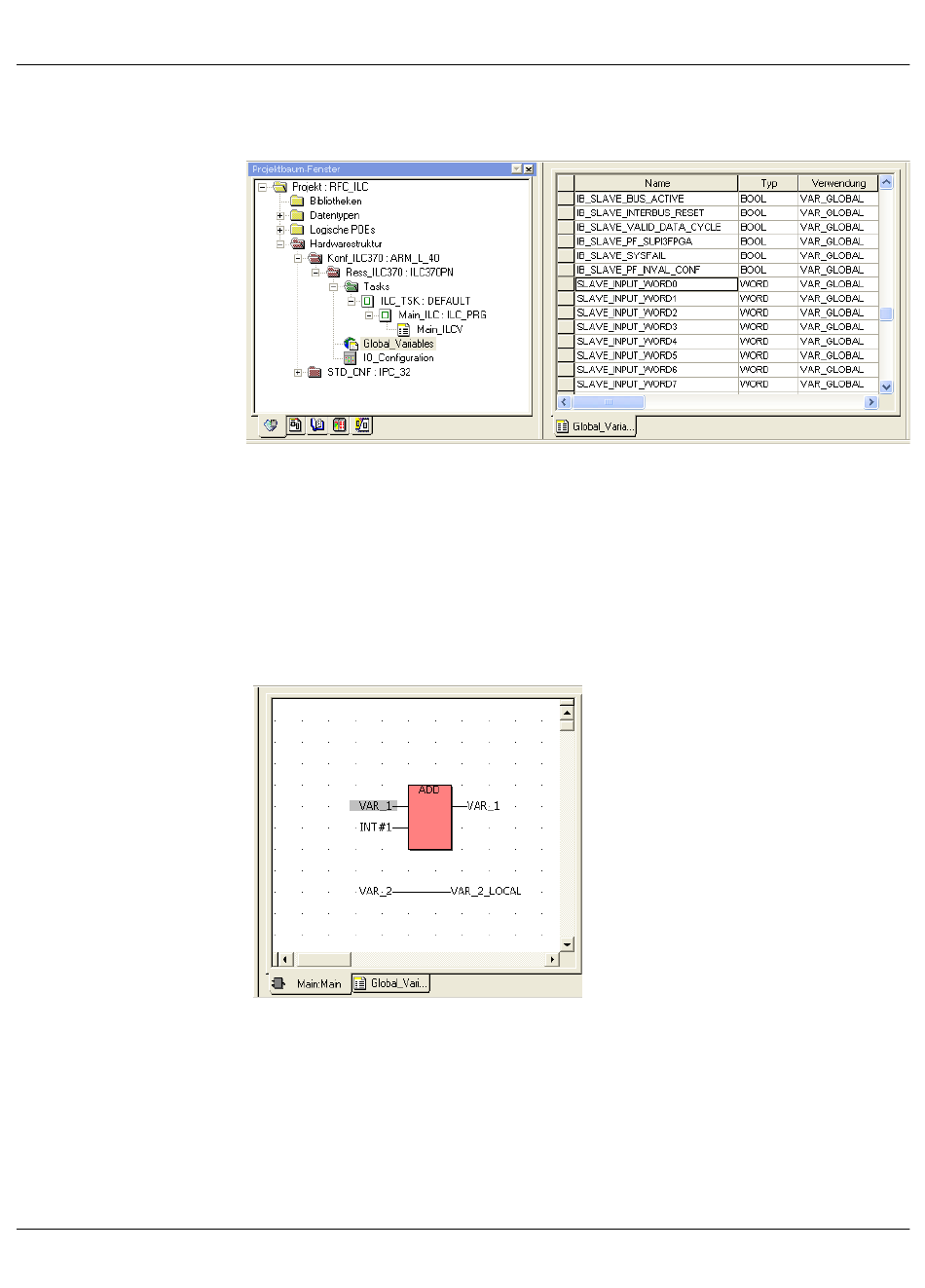

Bild 3-37
Prozessdaten des Slaves im ILC 370 PN 2TX-IB
Daten, die im überlagerten System z. B. auf der Variablen OUTWORD1 abgebildet werden,
erscheinen im unterlagerten Master auf der Systemvariablen SLAVE_OUTPUT_WORD1.
Beispiel für einen Datenaustausch
Zum Verdeutlichen des Datenaustausches wird der Funktionsbaustein zur Addition ver-
wendet.
•
Programmieren Sie dieses Beispiel entsprechend dem Schnelleinstieg für die neueste
PC Worx-Version.
Bild 3-38
Prozessdaten des überlagerten RFC im ILC 370 ETH 2TX-IB
Der Inline-Controller unter PC Worx
PHOENIX CONTACT
71
