ILC 370.../390...
122
PHOENIX CONTACT
A 3
Ungeschirmte Leitungen anschließen
Zum Anschluss der Peripherie und der Versorgungsspannung an den Inline-Controller wer-
den ungeschirmte Leitungen verwendet.
Schließen Sie diese über Zugfederanschlusspunkte der entsprechenden Inline-Stecker an.
Sie können Leitungen mit einem Anschlussquerschnitt von 0,2 mm
(AWG 24 - 16) anschließen.
B

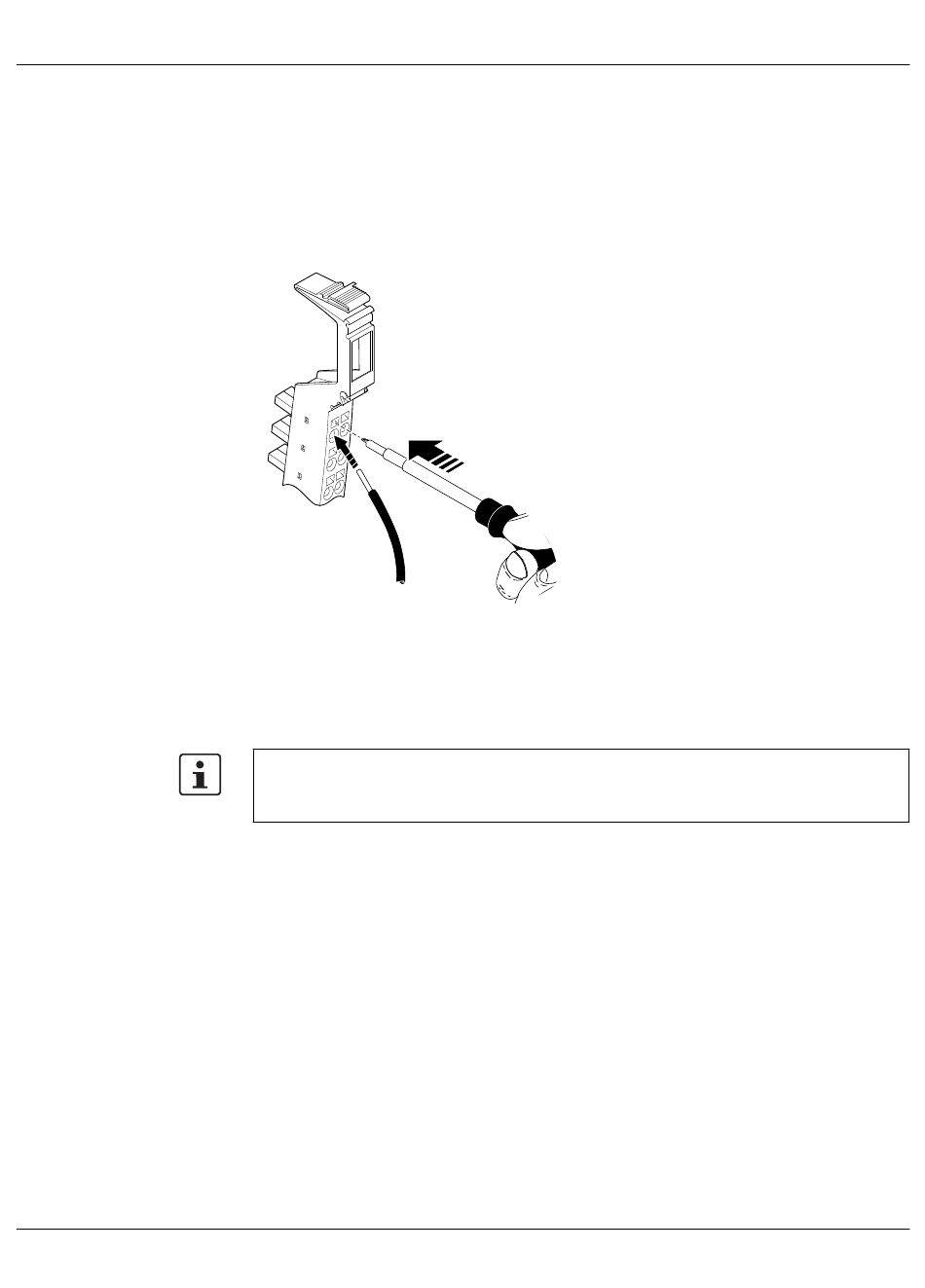

Bild A-1
Anschließen ungeschirmter Leitungen
Verdrahten Sie die Stecker entsprechend Ihrer Anwendung.
Gehen Sie zum Verdrahten folgendermaßen vor:
•
Isolieren Sie die Leitung auf einer Länge von 8 mm ab.
Die Inline-Verdrahtung ist ohne Aderendhülsen vorgesehen. Falls Sie Aderendhülsen
verwenden wollen, ist das möglich. Achten Sie dann darauf, dass die Aderendhülsen gut
vercrimpt sind.
•
Stecken Sie einen Schraubendreher so weit in den Betätigungsschacht des entspre-
chenden Klemmpunktes (Bild A-1, A), dass Sie die Ader in die Öffnung der Feder
stecken können.
Phoenix Contact empfiehlt den Schraubendreher SFZ 1-0,6x3,5 (Art.-Nr. 1204517).
•
Stecken Sie die Ader ein (Bild A-1, B). Ziehen Sie den Schraubendreher aus der Öff-
nung. Die Ader wird dadurch festgeklemmt.
Nach der Installation empfiehlt es sich, die Adern und die Klemmpunkte zu beschriften.
A
6452C032
2
2
bis 1,5 mm
7062_de_09
