7062_de_09
•
Verknüpfen Sie im Slave-Teil entsprechend dem Schnelleinstieg für die neueste
PC Worx-Version die Variablen mit den Prozessdaten.

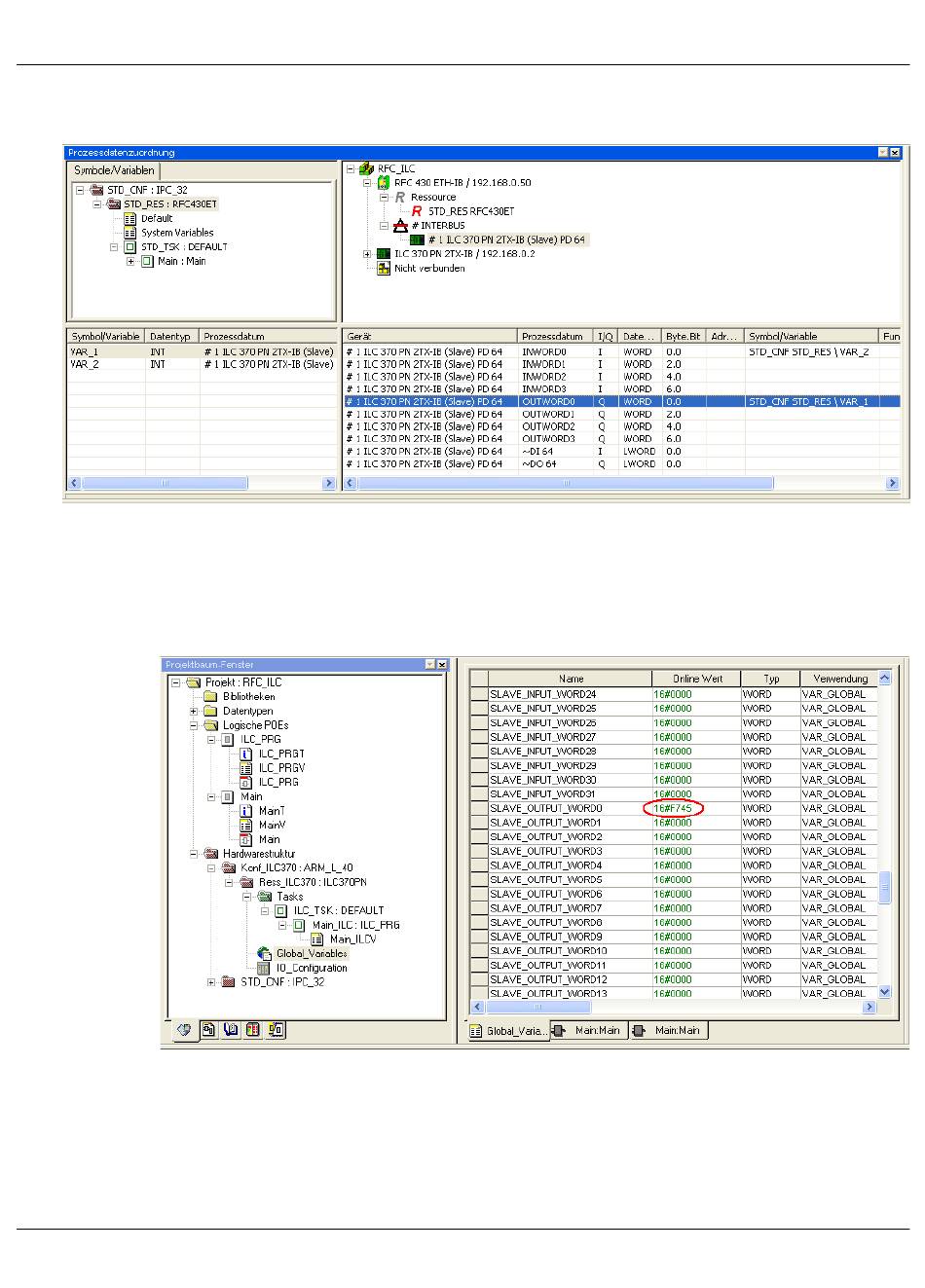

Bild 3-40
Verknüpfte Variablen VAR_1 und VAR_2
Im unterlagerten ILC 370 ETH 2TX-IB erscheinen die Variablen unter „Globale Variablen".
•
Wechseln Sie in den Debug-Modus. In der Systemvariablen
„SLAVE_OUTPUT_WORD0" sehen Sie den aktuellen Wert der sich ständig erhöhen-
den Variablen VAR_1.
Bild 3-41
Anzeige von VAR_1
•
Aktivieren Sie auf der Systemvariablen „SLAVE_INPUT_WORD0" (entspricht VAR_2)
das Kontextmenü und wählen Sie den Punkt „Debug-Dialog".
Der Inline-Controller unter PC Worx
PHOENIX CONTACT
73
