Alle Anzeigegeräte I300, die das Werk verlassen, entsprechen den technischen Spezifikationen. Daher ist die Kalibration des Geräts nach dem
Erwerb nicht erforderlich. Allerdings können sich die Eigenschaften der elektronischen Komponenten im Laufe der Zeit allmählich verändern.
Daher müssen die Ein- und Ausgänge in regelmäßigen Zeitabständen kalibriert werden, damit das Gerät seine ursprünglichen technischen
Eigenschaften beibehält.
Das Anzeigegerät I300 verfügt über ein automatisches Kalibriersystem, dank dem Eingriffe innerhalb des Geräts vermieden werden können. Es
basiert auf der Software-Korrektur der internen Referenzwerte mit Bezug auf die an die Eingänge gesandten externen Kalibriersignale.

KALIBRIERBEDINGUNGEN UND ERFORDERLICHE HILFSMITTEL

- Stabile Umgebungstemperatur von 23°C ±1°C
- Das zu kalibrierende Gerät muss seit mindestens 45 Minuten eingeschaltet sein.
- Versorgungsspannung: Nennbetriebswert ± 1%.
- Eine stabile Mehrfachspannungsversorgung mit Genauigkeit 0,01%.

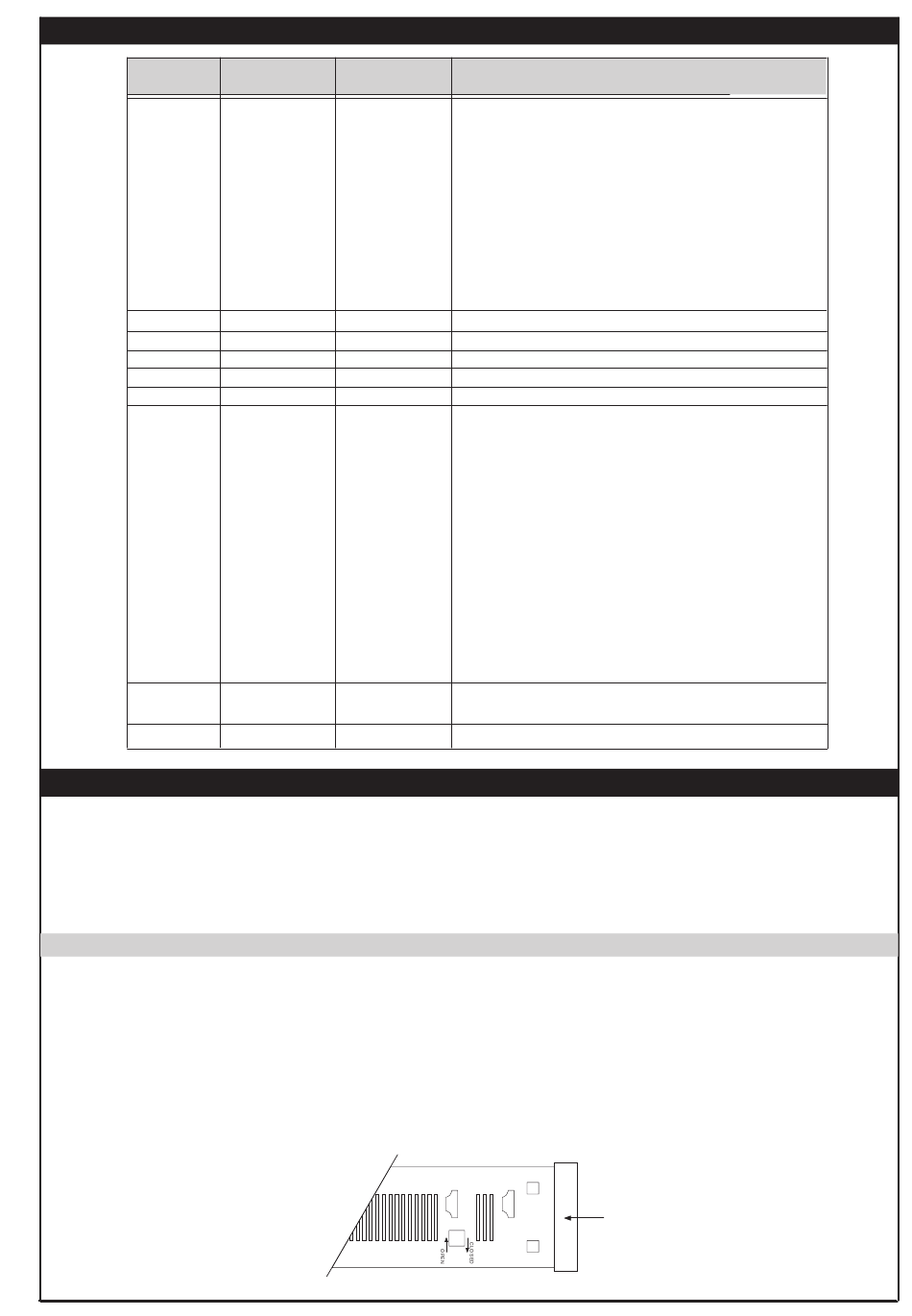

Aus Sicherheitsgründen ist der Zugriff auf das Kalibriermenü durch einen internen Schalter und einen Software-Kode geschützt. Dieser Schalter
auf der linken Seite des Geräts muss "geschlossen" sein, damit auf das Menü CALi zugegriffen werden kann.
Nach Bestätigung den Kode 13 eingeben, um auf die verschiedenen Kalibrationssequenzen zugreifen zu können. Diese benötigen eine
spezifische Verdrahtung der Ein- und Ausgänge.
Nach Abschluss der Kalibrierung muss der Schalter wieder geöffnet werden, um den Zugriff auf das Menü CALi zu sperren.
GESCHLOSSEN = ZUGRIFF AUF DAS KALIBRIERMENÜ
6 • GEBRAUCH
Zugriff Label
L/E FLAG2
L/E USG
L/E nS
L/E Co
L/E dt
L/E dt
L/E TabLE
E r-ALM
E r-tot
7 • KALIBRATION
Parameter oder Variablen
- Bits 0 bis 2 Baudrate der seriellen Schnittstelle
0=1200, 1=2400,
- Bit 3 Eingangstyp Relative Feuchte
0 = USEr, 1 = LINEAR
- Bits 4 und 5 Signaltyp Temperatur mit Eingang rH/t°
0=Pt100W, 1=0/20 mA,
- Bits 6 und 7 Signaltyp relative Feuchte mit Eingang rH/t°
0=0/20mA, 1=4/20mA,
- Bits 8 bis 11 Zuweisung Eingangskontakt C1
0=Nicht verwendet,
2=Sperre Analogausgang b-AoP,
4=Alarme löschen r-Alr,
6=Maximum löschen r-dH,
Bits 12 bis 15 Zweisung Eingangskontakt C2:
wie Bits 8 bis 11.
Versorgungsspannung Dehnungsmessstreifen
Anzahl Segmente Linearisierung USEr: 0 bis 24.
Koeffizient des Anschlusses für Thermoelement-Eingang USEr
Zeitspanne Summenbildung - LSB: 0 bis 32767
Zeitspanne Summenbildung - MSB: 32768 bis 99999
Variablen der Tabelle für die Kundenspezifische Linearisierung, siehe
Phase 8
- Die Eingänge 229 und 230 MÜSSEN vor der Programmierung dieses
Speicherbereichs UNBEDINGT richtig konfiguriert werden.
- Die ungeraden Adressen 501, 503...549 enthalten die Eingangswerte
So, S1, S2... , die innerhalb der eingestellten Skalengrenzen liegen
müssen.
- Die geraden Adressen 502, 504,...550 enthalten den je nach dem
zugehörigen Eingangswert anzuzeigenden Wert ; Wert zwischen -
10000 und + 20000.
Segment 0
501: Eingangssignal mV, mA, V.
Segment 1
503: Eingangssignal mV, mA,V.
Segment 24
549 : Eingangssignal
0 Löschen von Min. und Max.
1 Löschen der 4 gespeicherten Alarme
0 Löschen der Mittelwerte und Summen, Neuinitialisierung Berechnungszeitraum.
-Ein digitales Multimeter mit 200000 Punkten - Klasse A
-Zwei Widerstände 385 Ω – 0,02%.
-Ein Widerstand 2500 Ω – 0,02%
-Ein Widerstand 100 Ω – 0,02%
Vorderseite
OFFEN = BETRIEBSMODUS
100
2=4800, 3=9600, 4=19200.
2=4/20mA, 3=0/1V
2=0/1V, 3=0/10V
1=Sperre Wert b-diS,
3=Sperre Tastenfeld b-CEY,
5=Minimum löschen r-dL,
7=Summe löschen R-tot
502 : Anzahl Punkte
504 : Anzahl Punkte
550: Anzahl Punkte
