FASE 1: Selezionare il tipo di ingresso [GauGE]
L'ampiezza del segnale d'ingresso (di misura) è fissata
automaticamente a : ± 50 mV.
FASE 2 : Selezione del tipo d'ingresso
- parametro [in]
•Lin : segnale d'ingresso lineare
•USEr : linearizzazione specifica del segnale d'ingresso in
max. 25 punti.
FASE 3 : Selezione risoluzione visualizzazione
- parametro [dP]
dP = 0 – 0,0 – 0,00 – 0,000 – 0,0000
FASE 4 : Selezione dell'unità di grandezza fisica misurata
- parametro [Pu]
FASE 5: Regolazione limiti scala (in caso di ingresso lineare)
Campo di regolazione: da –10000 a + 20000 punti.
- parametro [Lo] : min. scala
- parametro [Hi] : max. scala
FASE 6 : Se il tipo di ingresso USEr è stato selezionato nella fase 2,
inserire le coordinate di ciascun punto di rottura della tabella
specifica di linearizzazione.
Questa regolazione è accessibile direttamente dal menu GauGE inserendo il codice 15.
Essa permette di regolare, agendo sui tasti
regolata ad un valore che permetta al segnale d'ingresso una variazione massima di ± 50 mV.
Dopo aver configurato l'ingresso dello strain-gauge, verificare la posizione adeguata del commutatore sdi selezione dell'alimentazione.
VISUALIZZAZIONE
5 • CONFIGURAZIONE
CONFIGURAZIONE INGRESSO STRAIN GAGE
vedi fase 6
e , la tensione di alimentazione del ponte tra 4,5 e 10,2V (1mV per volta). La tensione deve essere

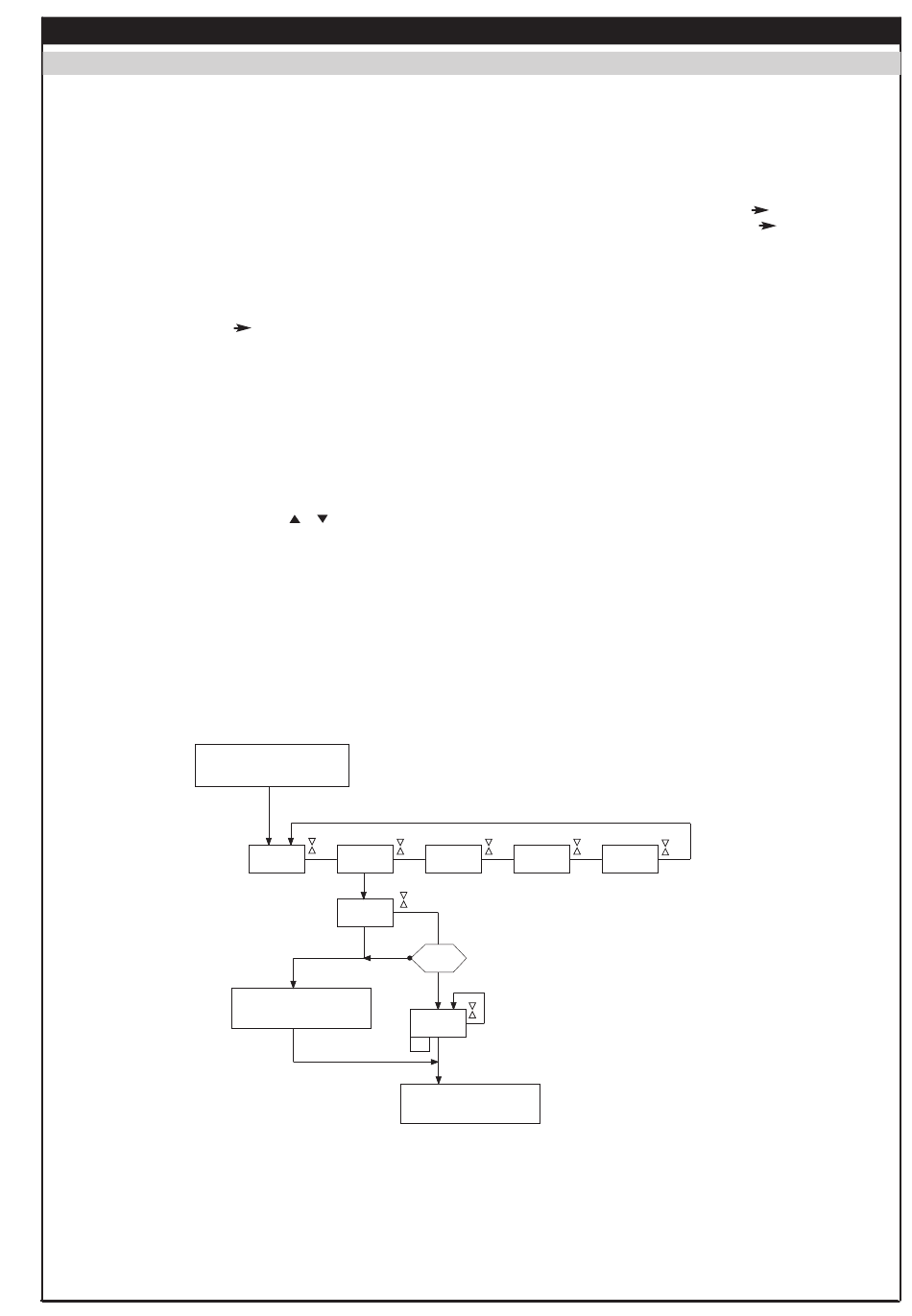

REGOLAZIONE DELLA TENSIONE DI ALIMENTAZIONE STRAIN GAUGE.
inPut
tESt
CodE
Lettura tensione
XX.XXX
SG
Ritorno visualizzazione
Sx : tensione di ingresso in mV (± 50 mV max.)
Nx.: punti di visualizzazione corrispondenti alla risoluzione
ed all'unità precedentemente selezionate
(da –10000 a 20000 punti). Vedi modalità tAbLE, fase 8.
FASE 7: posizionamento del dispositivo di sicurezza in caso di
rottura del sensore o della linea.
- parametro [in]
•S.Lo : Limite inferiore protezione
•S.Hi : Limite maggiore protezione
FASE 8: Regolazione offset
- parametro [oF] : ± 500 punti visualizzazione
FASE 9: Impostazione filtro software acquisizione misura
- parametro [Fi] : da 0 a 20.
FASE 10: Assegnazione ingressi contatti C1-C2 nel caso in cui
questi siano presenti
( I3X2Y, IEX3Y, I3X4Y) .
FASE 11: Regolazione tensione alimentazione
GAuGE
outPt
15
16
minimo scala
massimo scala
strain-gauge.
SEt_P
