Il NUMECOR I3X1Y non dispone di contatti d'ingresso, pertanto questo menu di configurazione non appare in questo modello
- La funzione configurata verrà attivata quando il contatto corrispondente si chiuderà.
- FASE 1 : Attribuzione del contatto C1 -parametro [C1]
- FASE 2 : Attribuzione del contatto C2 -parametro [C2]
Funzioni configurabili su ogni ingresso:
- not : non utilizzato.
- b-diS : hold/mantenimento del valore visualizzato
Quando gli ingressi sono configurati per umidità relativa e temperatura, la misura di ogni grandezza viene congelata/mantenuta/bloccata,
indipendentemente dalla modalità di visualizzazione configurata (touCH o toGLE).
Quando questa funzione è attivata, i calcoli interni, gli allarmi e l'uscita analogica, restano operativi ed utilizzano sempre valori aggiornati. Solo la
visualizzazione resta invariata/congelata.
•b-AoP: mantiene la ritrasmissione analogica ai valori attuali.
•b-cEy: disabilita la tastiera : i tasti non rispondono e nessun menu è accessibile.
•r-Alr: reset di tutti gli allarmi memorizzati (se i valori si sono ristabiliti sotto la relativa soglia).
•r-dL: reset del valore minimo memorizzato.
•r-dH: reset del valore massimo memorizzato.
•r-tot: reset dei valori totali e medi (solo con ingresso processo SINGL).
5 • CONFIGURAZIONE

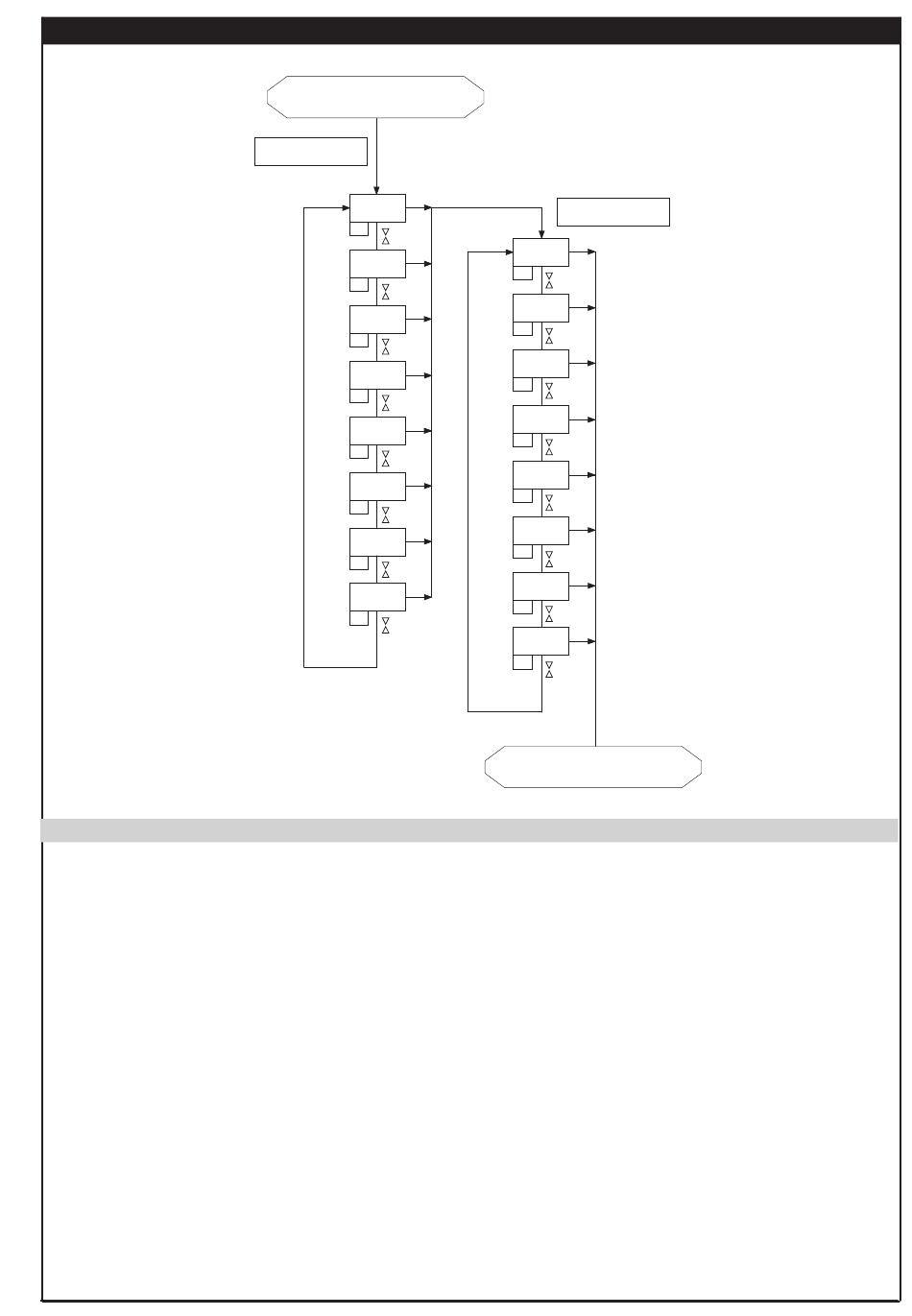

5.2 SCHEMA A BLOCCHI CONTATTI ESTERNI C1 e C2
CONFIGURAZIONE
INGRESSO MISURA
CONTATTO C1
Non
not
utilizzato
c1
b_diS
c1
b_AoP
c1
b_cEy
Tastiera
c1
Reset
r_ALr
Allarmi
c1
r_dL
Min.
c1
r_dH
Max
c1
r_tot
c1
CONFIGURAZIONE CONTATTI INGRESSO (C1-C2)
E
CONTATTO C2
E
not
E
c2
E
b_diS
E
c2
E
b_AoP
E
c2
E
E b_cEy
c2
E
r_ALr
E
c2
E
E r_dL
c2
E
r_dH
E
c2
E
r_tot
c2
Ritorno
VISUALIZZAZIONE
18
Non
utilizzato
Mantenimento/Hold
visualizzazione
Mantenimento/Hold
Uscita analogica
Mantenimento/Hold
Tastiera
Reset
Allarmi
Reset misura
Min.
Reset misura
Max
Reset totale
