Visualização das funções valores médios e totais
Estas funções só estão disponíveis se:
- a entrada estiver configurada como otHER SinGL (canal 1)
- o parâmetro duração totalização dt > 0 (ver fase 13)
A TOTALIZAÇÃO é realizada sempre que se ligar o instrumento e a seguir ao seu reset. A função interromper-se-á quando o período de tempo
definido pelo parâmetro dt tiver terminado. O valor médio vai sendo continuamente atualizado. Este valor (parâmetro Au) corresponde à média
dos valores medidos desde a altura de começo da totalização até ao fim deste período de tempo.

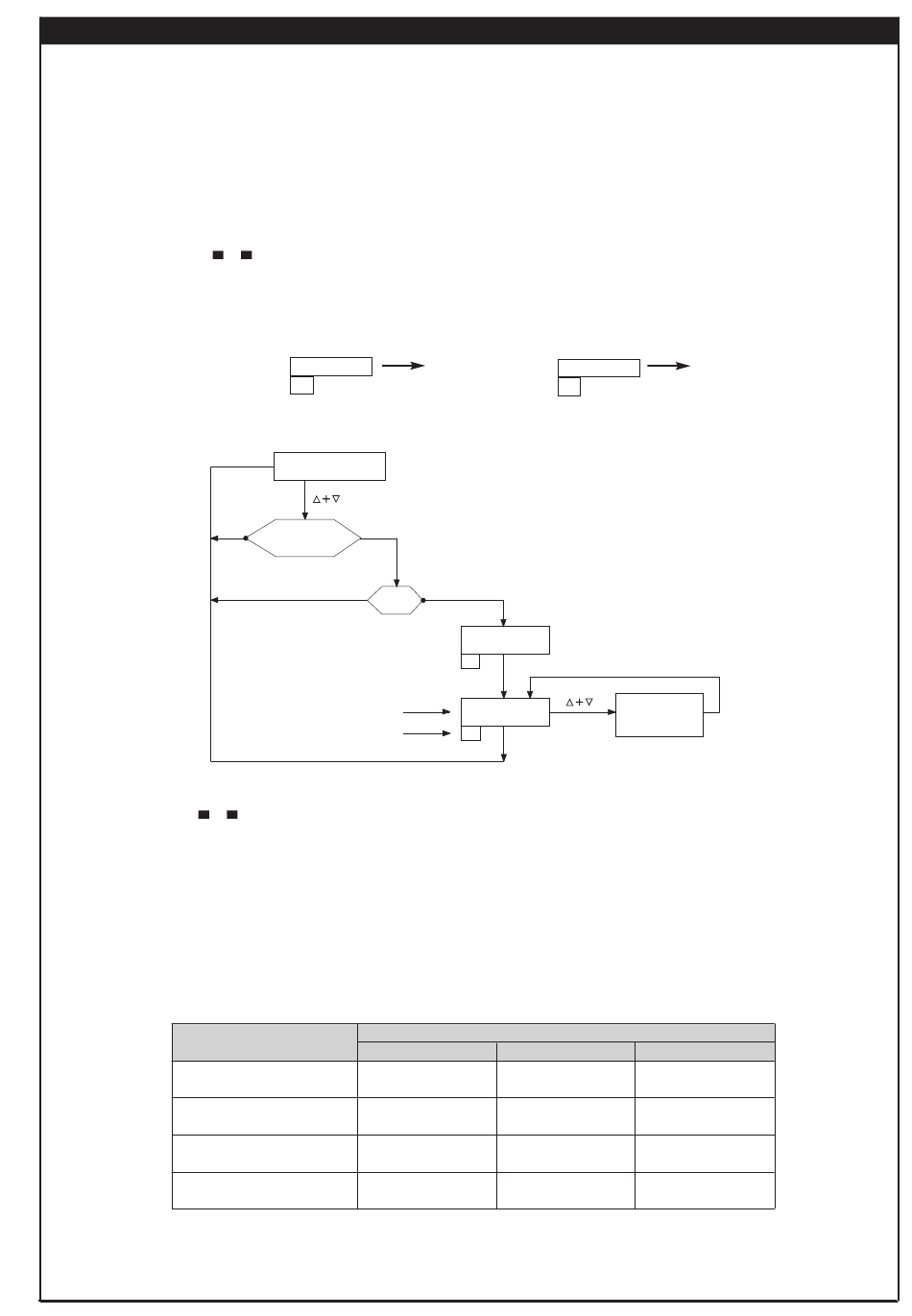

Para visualizar os valores Médios e Totais partindo do display:
- pressione as teclas
é visualizado o valor médio Au
- pressione a tecla E
é visualizado o valor total sob forma de mantissa (no display de 5 dígitos) e de expoente (potência de base dez no display de 2 dígitos).
Exemplo:
- O valor total ou médio visualizados são atualizados a cada segundo.
Os valores médios e os valores totais são zerados simultaneamente, fazendo uma das operações seguintes:
- pressionando as teclas e
- operando com o controle remoto, através de um dos contatos de entrada C1 ou C2.
- modificando a duração do período de totalização dt.
- automaticamente, sempre que se ligar o instrumento.
- através de uma ligação digital com o auxílio de um supervisor.
TRANSMISSÃO ANALÓGICA DOS DADOS
No I3X3Y, o valor visualizado é retransmitido sob forma de sinal de saída, isolado da entrada. O sinal pode ser em corrente(0/20 mA, 4/20 mA)
ou em tensão (0/10V)
- Comportamento da saída em caso de avaria do sensor e de valores fora de campo.
Avaria do sensor
Avaria do sensor
- Impedância de carga admitida:
- saída em corrente : 750 Ω máx. 0 Ω min.
- saída em tensão : ∞ máx. – min. 1000 Ω
6 • UTILIZAÇÃO
e ao mesmo tempo:
0.1230
-1
VISUALIZAÇÃO
No
othEr SinGL
entrada
dt=0
Mantissa
Expoente
ao mesmo tempo, na altura em que for exibido o valor total.
VALOR
Proteção alta
Proteção baixa
Valor mínimo
20 ma < I < 22 mA
Fora de campo
Valor máximo
Fora de campo
0.0123
02
Não
Valor Médio
Au
E
Valor Total
E
SAÍDA ANALÓGICA
0/20 mA 4/20 mA
> 22 mA > 22 mA
0 mA < 3,5 mA
20 ma < I < 22 mA
0 mA 3,5 ma < I < 4 mA
201
247.08
24708
Reset dos
Totais
0/10 V
> 11 V
0 V
10 V < U < 11 V
0 V
