Visualización funciones valores medios y totales
Es posible disponer de estas funciones siempre que:
- la entrada esté configurada como otHER SinGL (canal 1);
- parámetro de duración totalización dt > 0 (véase fase 13).
La TOTALIZACIÓN se efectúa cada vez que se enciende el instrumento o después de su reinicialización. La misma se bloquea cuando el
período especificado mediante el parámetro dt ha terminado. El valor medio es permanentemente actualizado. Este valor (parámetro Au)
corresponde al promedio de los valores medidos desde el momento en que ha comenzado la totalización hasta la conclusión de este período.

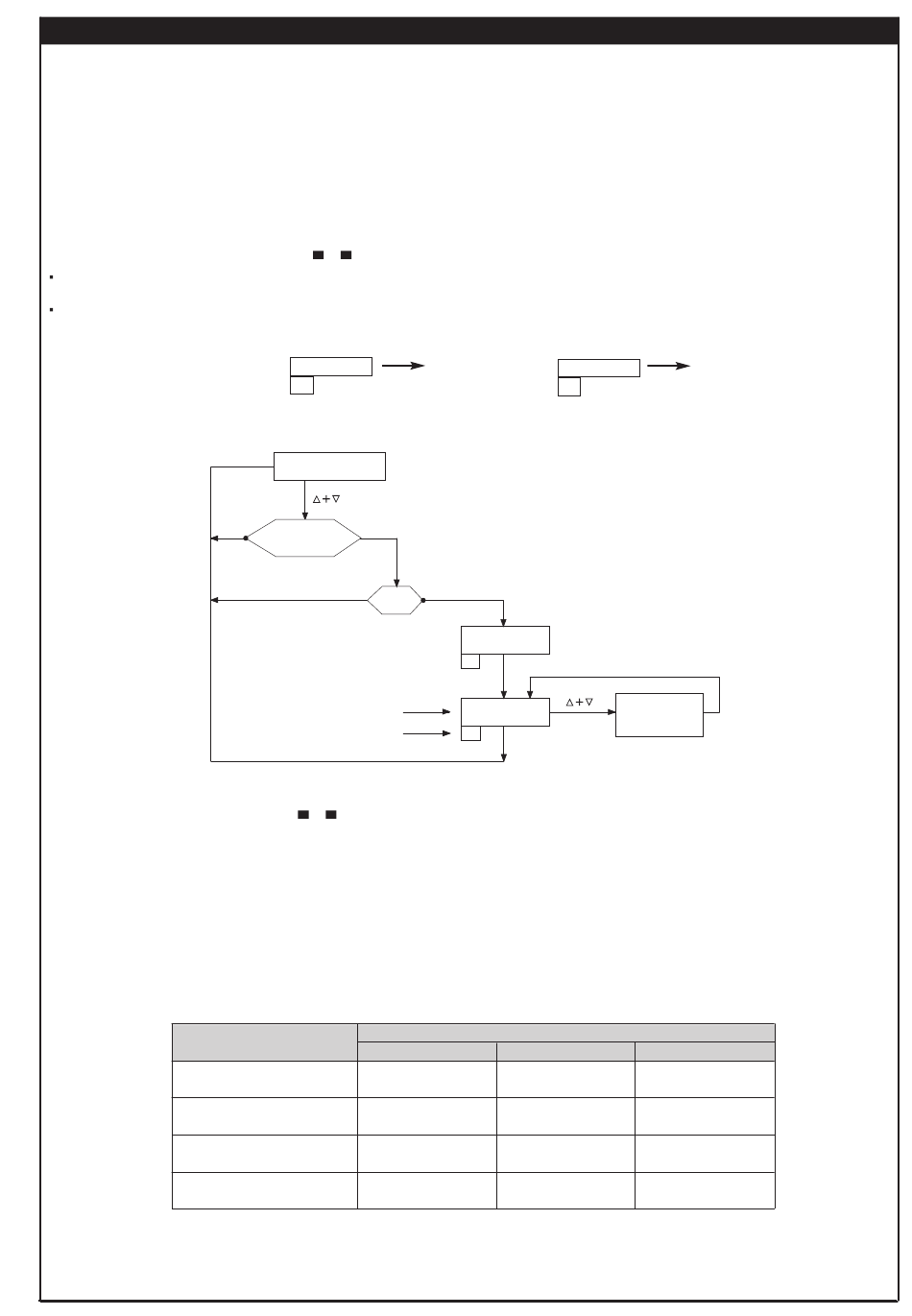

Para visualizar los valores Medios y Totales partiendo del monitor::
- presionar simultáneamente las teclas
se visualiza el valor medio Au;
- presionar la tecla E:
se visualiza el valor total bajo forma de mantisa (en el monitor de 5 cifras) y de exponente (potencia de diez en el monitor de 2 cifras).
Ejemplo:
- El valor total o medio visualizado es actualizado cada segundo.
Los valores medios y los valores totales son devueltos a cero simultáneamente mediante una de las siguientes operaciones:
- presionando simultáneamente las teclas
- operando con el control remoto, a través de uno de los contactos de entrada C1 o C2;
- modificando la duración del período de totalización dt;
- automáticamente cada vez que se enciende el instrumento;
- mediante una conexión digital, con el auxilio de un supervisor.
TRANSMISIÓN ANALÓGICA DE LOS DATOS
En el I3X3Y el valor visualizado es retransmitido como señal de salida, aislado de la entrada. La señal puede presentarse en corriente (0/20 mA,
4/20 mA) o en tensión (0/10 V).
- Comportamiento de la salida en caso de rotura sensor y valores fuera de campo.
Fuera de campo
Fuera de campo
-Impedancia de carga admitida:
- salida en corriente: 750 Ω máx. 0 Ω mín.
- salida en tensión: ∞ máx. – mín. 1000 Ω
y :
0.1230
-1
VISUALIZACIÓN
No
othEr SinGL
entrada
dt=0
Mantisa
Exponente
y al visualizarse el valor total;
VALOR
Rotura sensor
Protección alta
Rotura sensor
Protección baja
Valor mínimo
20 ma < I < 22 mA
Valor máximo
6 • USO
0.0123
02
No
Valor Medio
Au
E
Valore Total
E
SALIDA ANALÓGICA
0/20 mA 4/20 mA
> 22 mA > 22 mA
0 mA < 3,5 mA
20 ma < I < 22 mA
0 mA 3,5 ma < I < 4 mA
166
247.08
24708
Reinicialización
Totales
0/10 V
> 11 V
0 V
10 V < U < 11 V
0 V
