FASE 7: programación de los límites de escala adecuados para
la amplitud de señal de la entrada de medición.
- Parámetro [Lo]: Límite inferior.
- Parámetro [Hi]: Límite superior.
Campo regulación entrada:
- Lin: entre -10000 y +20000 puntos.
- root: entre 0 y 20000 puntos.
- Sensores de temperatura: dentro de los límites
especificados de cada tipo de sensor.
La linearización se aplica sólo en las funciones monótonas "incrementa" o "decrementa", mediante la asignación de un valor a cada punto de rotura:
- valor de la señal de entrada en mA, mV, V dentro de los límites programados en la fase 3;
- número de los puntos de visualización correspondientes (entre -10000 y +20000) a la resolución programada en la fase 5.
- Seleccionar el número de segmentos en la tabla: parámetro nS = entre 0 y 24.
- Atribuir un valor a cada punto de rotura correspondiente a los segmentos seleccionados.
So : valor de la entrada en mA, mV o V del punto 0.
No.: número de los puntos de visualización correspondiente al valor de la entrada So.
Mismo procedimiento para los puntos entre S1, n1 y hasta Sx, nx
A partir del décimo punto de rotura, los símbolos visualizados son:
modalidad [tArE]: las modificaciones de la señal de entrada recibida en el canal 1 pueden ser linearizadas en 25 puntos.
La medida recibida a través del canal 1 es registrada como un "dip value" por el operador durante la programación y la incorporación de los números
correspondientes a los puntos visualizados: n0, n1, n2, ...
Esta modalidad no puede utilizarse para las mediciones diferenciales. Los valores visualizados son contados sólo cuando son modificados operando
con las teclas y . Ello permite retornar a un punto de calibración/programación sin estar obligados a modificar los valores ya memorizados.
FASE 9: Programación de la consigna de la señal de offset para
la detección de la rotura de la línea (cable):
parámetro [tb]
- señal 4/20 mA: entre 0 y 4 mA
- señal 10/50 mV: entre 0 y 10 mV
FASE 10: Posicionamiento del dispositivo de protección para la
detección de la rotura del sensor o de la línea
(cable): parámetro [in]
-S.Lo : Límite inferior protección mínimo escala
-S.Hi : Límite superior protección máximo escala
FASE 11: regulación del offset
- parámetro oF: ± 500 puntos visualización
En las medidas diferenciales, el offset es aplicado a la
diferencia visualizada (canal 1 - canal 2).
5 • CONFIGURACIÓN

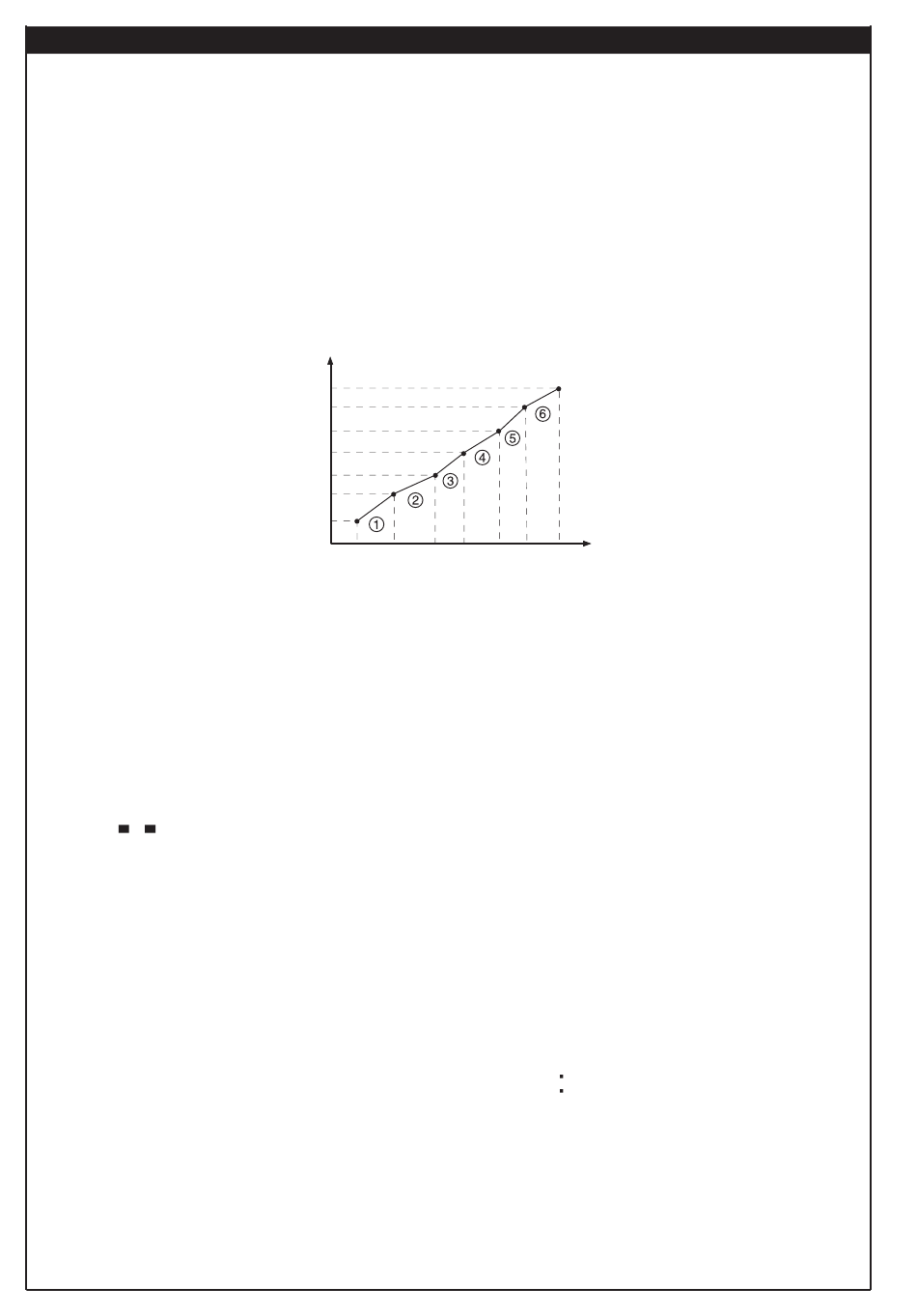

Ejemplo: tabla de 6 segmentos con 7 puntos de rotura
Entrada
mA, mV y V
S6
S5
S4
S3
S2
S1
S0
n0 n1
FASE 8: Si el tipo de entrada [USEr] ha sido introducido en la fase 4:
seleccionar la modalidad tAbLE o la modalidad tArE:
parámetro [in].
- Modalidad [tArE]: posibilidad de linearizar en 25
puntos la señal de medición singular o diferencial.
Puntos de visualización
n2 n3 n4 n5 n6
-10, 11, 12 ... para los valores de entrada
-10., 11., 12. ... para los correspondientes puntos visualizados.
FASE 12: programación del filtro software
-Parámetro Fi: entre 0 y 20.
FASE 13: Programación de la unidad de tiempo y de la duración
totalización
- Aplicable sólo en caso de mediciones singulares (canal 1)
- Parámetro dt: entre 0 y 99999 s
La unidad de tiempo depende de la selección de la unidad
física efectuada en la fase 6.
Normalmente la unidad preseleccionada es la segunda,
excepto en los casos en que la unidad seleccionada
corresponda a:
-.n minuto
-.h hora
FASE 14: Atribución contactos de entrada C1 - C2
en caso de que éstos se encuentren presentes.
(I3X2Y, I3X3Y, I3X4Y)
