FASE 4: Selezione risoluzione visualizzazione (selezione posizione punto decimale)
- parametro [dP] : 0 oppure 0,0
FASE 5 : Selezione unità di misura
- parametro [Pu] : °C o °F
FASE 6 : Linearizzazione specifica in max. 25 punti di una qualsiasi termocoppia non prevista nelle tavole interne
(selezione [USEr] effettuata nella fase 3).
La linearizzazione viene applicata solo alle funzioni monotone "incrementa" o "decrementa".,attribuendo cioè un valore ad ogni punto di rottura:
Sx : tensione d'ingresso in mV (± 75,00 mV max.)
nx. : temperatura visualizzata corrispondente alla risoluzione ed all'unità di misura precedentemente selezionate (da –10000 a +20000).
Vedere modalità tAbLE fase 8.
FASE 7: Selezione della modalità di compensazione del giunto freddo
- parametro [CJ]
- int : compensazione interna automatica
- out : compensazione esterna
FASE 8 : Regolazione del valore del giunto freddo esterno
- parametro [CJ] : da 0 a 60°C oppure da 32 a 140°F
FASE 9: Regolazione del coefficiente del giunto freddo in modalità USEr
- parametro [Co] : ± 1000 µV/°C
FASE 10: Posizionamento del dispositivo di protezione utilizzato per rilevare la rottura del sensore e del cavo (linea di misura):
- parametro [in]
- S.Lo : Limite inferiore protezione
- S.Hi : Limite maggiore protezione
FASE 11: Regolazione offset
- parametro [oF] : ± 500 punti visualizzazione
Nelle misure differenziali, l'offset viene applicato alla differenza visualizzata (canale 1 – canale 2).
FASE 12: Regolazione del filtro software
- parametro [Fi] : da 0 a 20.
FASE 13: Attribuzione dei contatti di ingresso C1-C2 nel caso in cui questi siano presenti ( I300 I3X2Y, I3X3Y, I3X4Y).

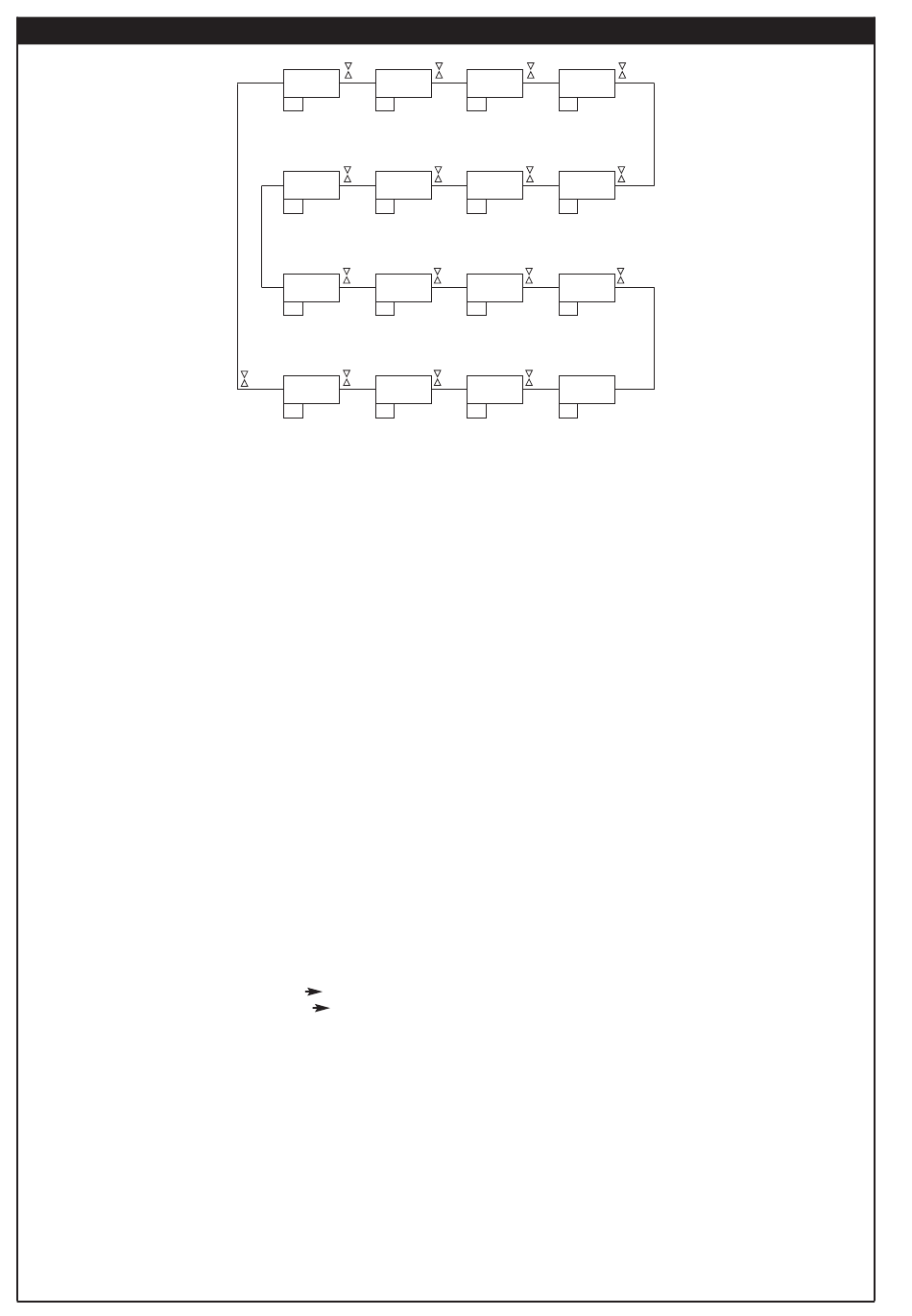

5 • CONFIGURAZIONE
FE_CO
Cr_AL
in
in
Termocoppia K Termocoppia J
ni_Mo E
in
in
Termocoppia
Termocoppia E
Ni-Ni Mo 18
Ur EO.1 Ur E_1
in in
Termocoppia
Termocoppia
Wre 5/26
Wre 5/26
Risoluzione 0,1° Risoluzione 1°
USEr ni 100
in in
Sensore
Linearizzazione Sonda Ni 100Ω
Specifica
minimo scala
massimo scala
13
CU_CO Pt_rh
in in
Termocoppia T Termocoppia S
b
r
in in
Termocoppia B Termocoppia R
n L
in in
Termocoppia N Termocoppia L
P 100d
P 100J
in in
Sonda Pt Sonda Pt
100Ω JIS 100Ω DIN
