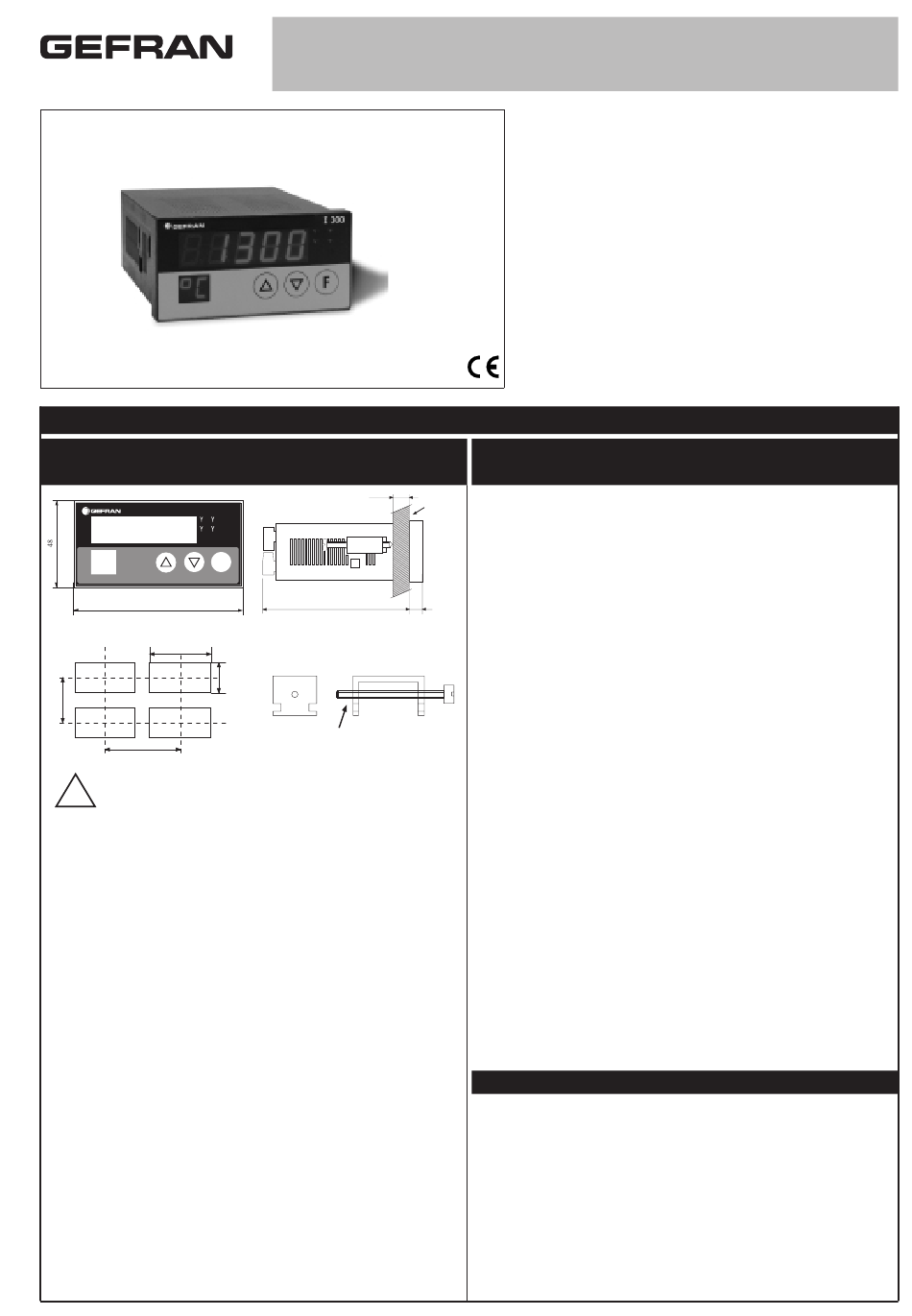

• Dimensioni di ingombro e di foratura;
inserimento fissaggio a pannello
I 300
F
96
92(+0,8)
-0
60
min.
120 min.
!
Per una corretta installazione leggere le avvertenze contenute nel manuale
Installazione dello strumento:
Il montaggio su pannello dello strumento viene eseguito con l'ausilio di due
staffe di fissaggio (Fig. 1 e 3). Per fissare lo strumento:
- Inserire una vite in ciascuna staffa
- Introdurre lo strumento nell'apposito foro applicato nel pannello.
- Inserire le staffe nelle apposite scanalature situate sul lato dello strumento.
- Posizionare ogni staffa nella parte posteriore del suo alloggiamento, lato
morsettiera.
- Avvitare le viti fino a quando lo strumento risulti fissato. Non esercitare
troppa pressione nell'avvitare.
CONFORMITA' CE:
L' I300 è conforme alle Direttive Europee relativamente a:
-Compatibilità Elettromagnetica : 89/336/CEE.
-Alimentazione a bassa tensione (LVD) : 73/23/CEE modificata dalla Direttiva
CEE 93/68 .
Si raccomanda il rispetto delle istruzioni di collegamento affinché lo strumento,
installato nell'ambiente in cui verrà utilizzato, risulti conforme alle direttive
europee di seguito indicate:
- compatibilità elettromagnetica : 89/336 CEE
- sicurezza bassa tensione: 73/23 CEE modificata dalla Direttiva 93/68 CEE.
Un diverso utilizzo dell' I300 rispetto a quanto indicato nel presente manuale,
potrebbe pregiudicarne il grado di protezione.
Manutenzione preventiva ed ordinaria
Al termine del periodo di garanzia, gli utenti esperti potranno sostituire i
componenti o tarare tutti i circuiti dell'unità. E' consigliabile pulire regolarmente gli
armadi provvisti presa d'aria, con o senza ventola, qualora questi siano installati
in ambienti polverosi come le fonderie o le officine meccaniche.
ASSISTENZA TECNICA: In GEFRAN è disponibile un reparto di assistenza
tecnica. Sono esclusi da garanzia i difetti causati da un uso non conforme alle
istruzioni d'uso.
I300
INDICATORE CONFIGURABILE UNIVERSALE
1 • INSTALLAZIONE
MAXI:12
115
Vista Frontale
Vista Laterale
45(+0,8)
-0
Foro filettato maschio
MANUALE D'USO
VERSIONE SOFTWARE 1.0x
codice 85390A / Edizione 0.8 - 08/04
Installazione e cablaggio
Evitare di posizionare lo strumento vicino a:
Pannello
-trasformatori, relè,
-unità di potenza a tiristori, motori.
In generale, la strumentazione deve essere raggruppata in un compartimento
dell'armadio separato dalla parte di potenza e dai relè.
Evitare di posizionare gli strumenti sopra i dissipatori di calore.
Se la temperatura all'interno dell'armadio dovesse superare i 55°C, installare una
ventola con filtro d'aria.
10
Collegamento alla rete di alimentazione
L' I300 è progettato per essere collegato permanentemente alla rete d'alimenta-
zione. Di conseguenza, l'utilizzatore deve prevedere un dispositivo che identifichi
l'eventuale interruzione dell'alimentazione, da posizionare nell'armadio, vicino
allo strumento (interruttore o dispositivo similare).
Si raccomanda di installare un fusibile di protezione vicino allo strumento: 250mA
230Vca.
Nel caso in cui più strumenti vengano montati nello stesso armadio, la loro ali-
mentazione dovrà essere la più diretta possibile : effettuare un cablaggio a stella
evitando il collegamento a cascata "catena a margherita" tra uno strumento e
l'altro.
Utilizzare linee diverse per l'alimentazione degli strumenti e delle bobine dei relè
o dei contattori.
Nel caso in cui la rete di alimentazione fosse disturbata, in particolare dalla com-
mutazione di potenze elevate per mezzo di contattori o di regolatori a tiristore, la
strumentazione dovrà essere alimentata tramite un trasformatore.
Messa a terra
I morsetti di terra di tutti gli strumenti devono essere collegati a stella in un unico
punto (massa metallica dell'installazione) per mezzo di un cavo avente sezione
uguale a quella dei cavi di alimentazione. Al fine di evitare i disturbi di modo
comune, è essenziale assicurare che le masse di tutti i dispositivi collegati agli
ingressi ed alle uscite dello strumento abbiano lo stesso potenziale.
Collegamento ingressi e uscite
I cavi collegati agli ingressi ed alle uscite (analogici, comunicazione seriale) devo-
no essere tenuti separati da quelli di potenza e dai cavi utilizzati per relè e bobine
lungo tutta la loro lunghezza.
Per mantenere i cavi separati, utilizzare le apposite canaline. Lo stesso cavo può
trasmettere solo segnali di identica natura. Realizzare i collegamenti con cavi
schermati e conduttori cordati.
La schermatura dovrà essere assolutamente collegata a massa in un unico
punto, in preferenza al morsetto di terra dello strumento.
2 • CARATTERISTICHE TECNICHE
- Formato : 48 x 96mm in conformità con le norme DIN 43760
- Profondità incasso: 115 mm
- Peso: 320 g
Condizioni d'utilizzo
- Temperatura d'esercizio: da –5 a +55°C
- Temperatura di stoccaggio: da –20 a +70°C
- Umidità relativa: da 10 a 90% non condensante.
- Alimentazione: da 85 a 264 Vca – 50/60Hz – 10 VA
24/48 Vca ±10% - 50/60 Hz – 10VA
24/48 Vca ±10% - 10VA
- Categoria d'installazione (sovraccarico): II
- Livello d'inquinamento: II, così come definito nella IEC 664
- Grado di protezione frontale: IP65
