Avaria do sensor ou ruptura do cabo de medição
Nestes casos é visualizada uma mensagem intermitente no display de 5 dígitos.
-br - Lo no caso da proteção avaria estar definida no mínimo.
-br - Hi no caso da proteção avaria estar definida no máximo.
Se o relé R1 estiver configurado na função SECUR, comuta para a posição OFF.
Mensagens de erro
Estas mensagens aparecem piscando no display de 5 dígitos, nos casos seguintes:
-Err 1: limite de alarme fora dos limites da escala configurada.
Neste caso, o limite em questão é automaticamente fixado com o valor mínimo da escala.
- Err 2 : erro de configuração inerente ao tipo de sensor ou à resolução dos valores.
- Err 3 : erro de configuração inerente ao tipo de saída analógica ou à velocidade de transmissão de dados através da linha digital.
- Err 4 : erro dos dados de totalização (fora dos limites de definição) dt < 0 ou dt > 99999.
Teste do display e relé
- Selecione test menu
- Introduza o código 55.
Regresso a
Valor/Medida
- Quando a mensagem t-dIS for confirmada,
-Quando o parâmetro t-rEL for confirmado,
Pressionando a tecla todos os relés de alarme são comutados para a posição ativa, permitindo ao operador verificar se o funcionamento dos
órgãos dos sistemas controlados pelo referidos relés é correto.
6 • UTILIZAÇÃO
MENSAGENS DE ERRO E DOS TESTES FUNCIONAIS

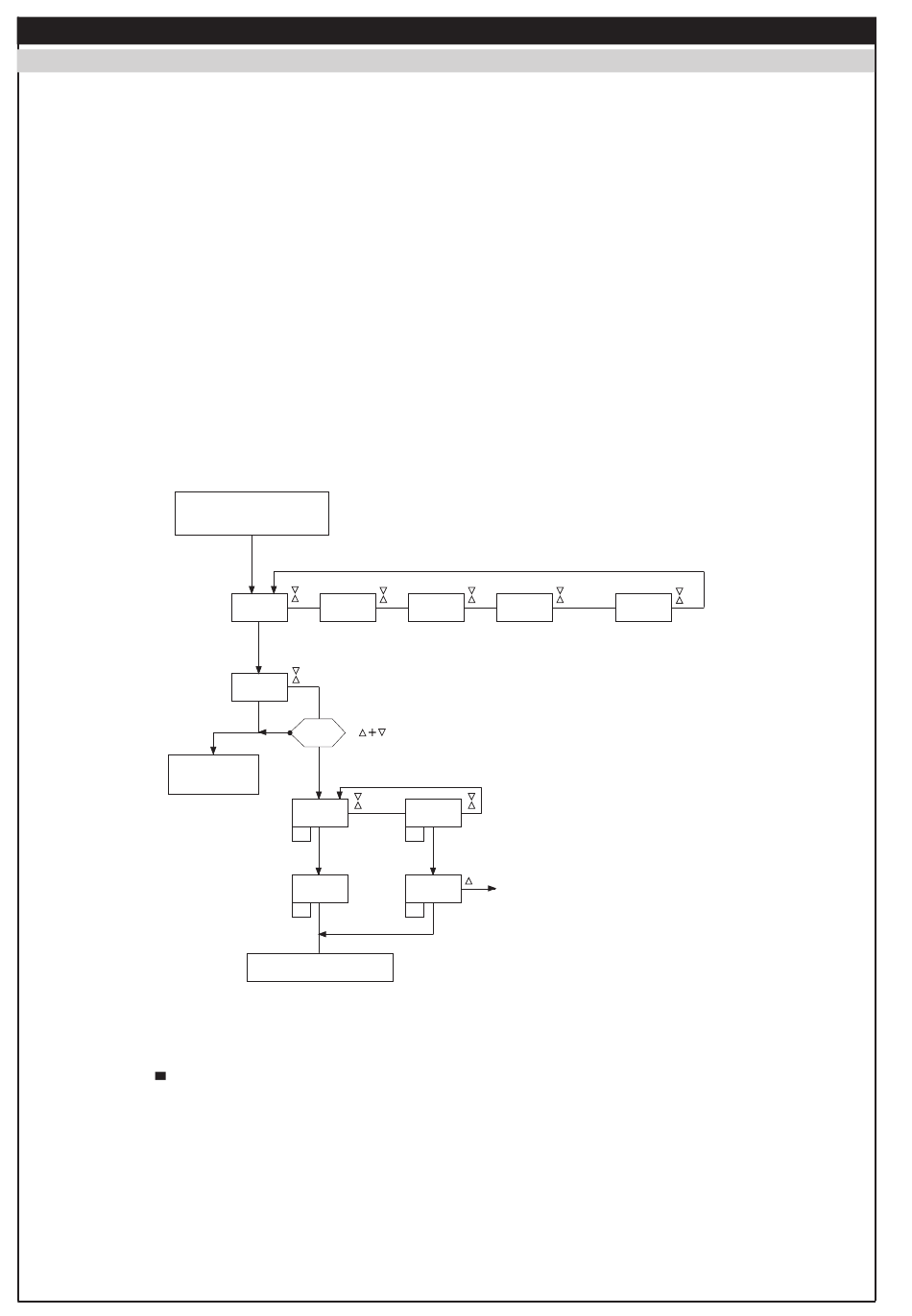

DIAGRAMA DE BLOCOS DO TESTE DO DISPLAY E RELÉ'
VISUALIZAÇÃO
E
tESt inPut
E
CodE
Não
55
E
t_diS
t_
E
teste LED
8.8.8.8.8
8.8
E
Regresso à VISUALIZAÇÃO
os 7 segmentos, os algarismos decimais dos displays e os 5 LEDs devem estar acesos.
a mensagem t-rEL pisca.
outPt
GAuGE
t_rEL
t_
E
Teste relé
Mensagem intermitente
t_rEL
Relés excitados
LEDs Y1,Y2,Y3,Y4
rL
acesos.
202
SEt_P
