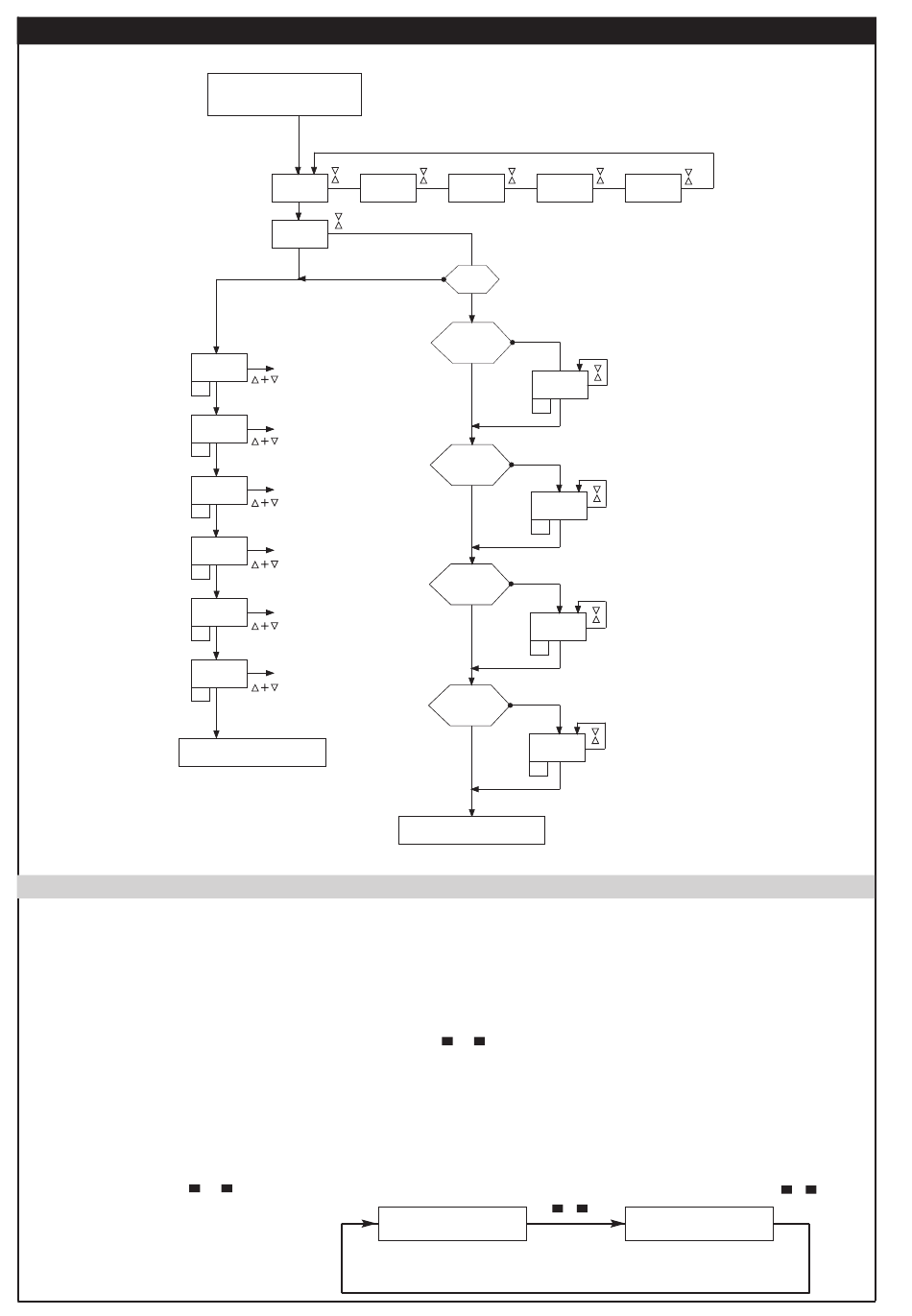

ORGANIGRAMME DE REGLAGE DES SEUILS D'ALARME, REMISE A ZERO DES ALARMES ET PROCEDURE DE REMISE A ZERO DES VALEURS MINI ET MAXI
nL
nH
Y1
Y2
Y3
Y4
Retour MESURE/VALEUR
Affichage et remise à zéro des valeurs mini/maxi et des seuils d'alarme
- Sélectionner le menu SET-P.
- Valider le message "Code" sans entrer de valeur.
- Agir sur la touche E pour faire défiler les variables.
- nL: valeur minimum mémorisée depuis la mise sous tension ou la dernière remise à zéro.
- nH: valeur maximum mémorisée depuis la mise sous tension ou la dernière remise à zéro.
- da Y1 a Y4: valeur des quatre seuils d'alarme.
Trois possibilités sont offertes pour réaliser la remise à zéro des alarmes et initialiser les valeurs minimum et maximum :
- à partir du clavier, par une action simultanée et maintenue sur les touches
- à distance, par l'un des contacts d'entrée C1 ou C2, configuré à cet effet.
Dans ce cas, toutes les alarmes mémorisées sont remises à zéro en même temps.
par la liaison numérique à partir d'un superviseur.
Affichage de l'humidité relative et de la température
En fonction de la configuration choisie (voir phase 6), l'affichage peut être :
- alterné (mode toGLE) : changement toutes les 3 secondes environ de la variable visualisée Hr/t°.
- fixe (mode touCH) : changement toutes les 3 secondes environ de la variable visualisée. Passage de l'une à l'autre par action successive et
maintenue sur les touches
6 • UTILISATION
AFFICHAGE
E
SEt_P
E
CodE
E
Remise à zéro
XXXXX
Valeur minimum
E
XXXXX
Valeur maximum
E
XXXXX
Alarme seuil 1
E
XXXXX
Alarme seuil 2
E
XXXXX
Alarme seuil 3
E
XXXXX
Alarme seuil 4
E
AFFICHAGE DES MESURES ET DES SEUILS D'ALARME
et .
tESt InPut
5
E
Réglage des seuils
Non
Seuil
verrouillé 1
XXXXX
Y1
Non
Seuil
2 verrouillé
XXXXX
Y2
Non
Seuil
3 verrouillé
XXXXX
Y3
Non
Seuil
4 verrouillé
XXXXX
Y4
Retour AFFICHAGE
et lorsque la variable est visualisée
Valeur t°
130
outPt GAuGE
E
Seuil 1
E
Seuil 2
E
Seuil 3
E
Seuil 4
+
Valeur Ur
+
