ESTADO
Alarme
Nenhum alarme
FASE 7: Memorização dos alarmes
- parâmetros [Y1, Y2, Y3, Y4]
Todos os alarmes sobre os limites Y1 a Y4 podem ser memorizados
individualmente.
A memorização permite manter o relé em estado de alarme com indicação
correspondente visualizada, mesmo se o valor medido já tiver regressado
ao nível padrão (valor < limite máx., ou valor > limite mín.). A condição de
alarme é conservada até o alarme ser rearmado (mesmo em caso de
interrupção de alimentação no instrumento).
•MEM :
•noMEM: alarme não memorizado

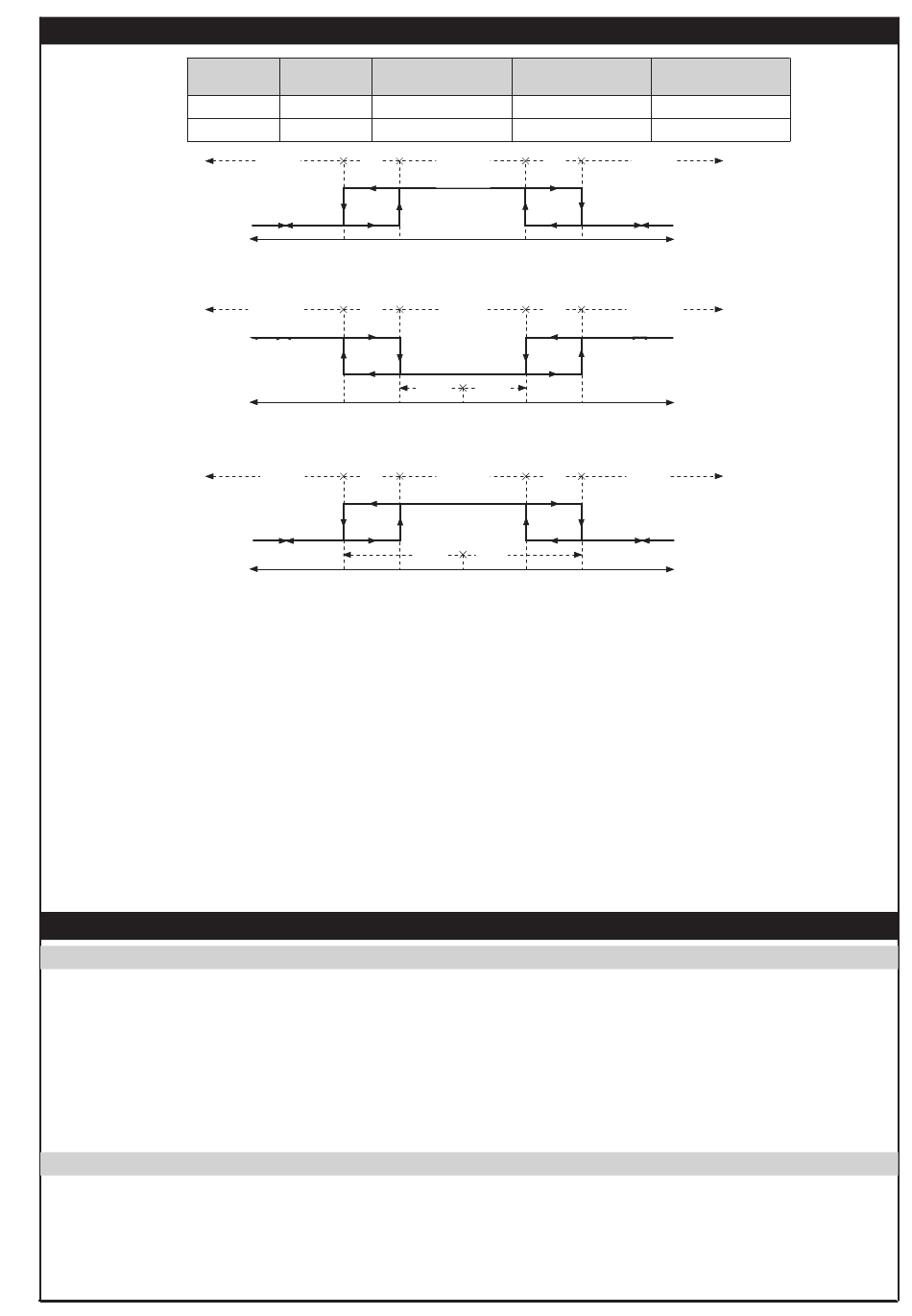

FASE 8: Definição da histerese dos limites de alarme:
- parâmetros [H1, H2, H3, H4]
- controle de 0 a 200 pontos de escala
Para inicializar o instrumento é necessário ligar o I300 seguindo as indicações do esquema da pág. 3 (Ligações), deixando decorrer alguns
segundos após início de fornecimento de alimentação. Serão visualizadas as mensagens "init" e "End". Neste espaço de tempo :
- Os valores mínimo, máximo, médios e totais são restabelecidos.
- A saída de transmissão analógica é definida no mínimo.
- Os alarmes memorizados antes da interrupção da alimentação são ativados imediatamente.
No fim deste período de inicialização, é visualizado o valor detectado. Depois de submetido ao processo digital (desmultiplicação/scaling,
linearização, filtração,...), o sinal de entrada é comparado com os valores de limite de alarme. É nesta altura que as várias funções do instrumento
(memorização, dados e alarmes, relés e indicação dos alarmes, proteção contra avaria do sensor e ruptura da linha de medida, transmissão
analógica, comunicação digital,...) se tornam operativas, segundo o modelo e em função da configuração feita pelo usuário.
Para acessar ao controle dos limites :
- selecione o menu SET-P
- introduza o código 5
- pressione a tecla E para percorrer os vários limites.
Os quatro limites, Y1 a Y4, podem ser ajustados agora dentro dos limites do campo de medida selecionado, desde que a configuração o permita
(controle dos limites "unlocked")
5 • CONFIGURAÇÃO
RELÉ
QUANDO ATIVO
Inativo
Ativo
H1
Alarme
Y1 Y1+H1
LIMITE MÍN
Nenhum
H
alarme
Y-B-H Y-B
ALARME FAIXA BAIXA
H
Alarme
Y-B Y-B+H
ALARME FAIXA ALTA
alarme memorizado
6 • UTILIZAÇÃO
INICIALIZAÇÃO LIGAÇÃO / Ativação da tensão
CONTROLE DOS LIMITES DE ALARME
CONTATO CONTATO
QUANDO INATIVO
Aberto Fechado
Fechado
Aberto
H2
Nenhum
alarme
Y2-H2 Y2
LIMITE MÁX
Alarme
H
Banda Banda
Y Y+B Y+B+H
Limite
H
Nenhum
alarme
Banda Banda
Y Y+B-H Y+B
Limite
FASE 9:
FASE 10:
199
LED Yx
Aceso
Apagado
Alarme
Medida
Nenhum
alarme
Medida
Alarme
Medida
Controle da faixa de alarme:
- parâmetros [b1, b2, b3, b4]
- Aplicável quando o alarme for configurado, na fase 5,
como faixa baixa (bnd Lo) ou faixa alta (bnd Hi).
A faixa pode ser definida de modo a cobrir 0 a 250
pontos de escala.
- O valor definido corresponde a uma faixa que é
simétrica em relação ao limite de alarme (ver fase 6).
Definição do tempo de resposta do alarme após
ultrapassagem do limite:
- parâmetros: [t1, t2, t3, t4]
- definível entre 0 e 10 seg
