FASE 7: impostazione dei limiti di scala idonei all'ampiezza di
segnale dell'ingresso di misura.
- Parametro [Lo] : Limite inferiore.
- Parametro [Hi] : Limite superiore.
Campo regolazione ingresso:
- Lin : da –10000 a +20000 punti.
- root : da 0 a 20000 punti.
- Sensori di temperatura :
entro i limiti specificati di ciascun tipo di sensore.
La linearizzazione viene applicata solo alle funzioni monotone "incrementa" o "decrementa", assegnando cioè un valore ad ogni punto di rottura:
- valore del segnale d'ingresso in mA, mV, V nei limiti impostati nella fase 3.
- numero dei punti di visualizzazione corrispondenti (da –10000 a +20000) alla risoluzione impostata nella fase 5.
- Selezionare il numero di segmenti nella tabella : parametro nS = da 0 a 24.
- Attribuire un valore ad ogni punto di rottura corrispondente ai segmenti selezionati.
So : valore dell'ingresso in mA, mV o V del punto 0.
No.: numero dei punti di visualizzazione corrispondente al valore dell'ingresso So.
Stessa procedura per i punti da S1, n1 fino a Sx, nx.
A partire dal decimo punto di rottura, i simboli visualizzati diventano:
- modalità [tArE] : possibilità di linearizzate in 25 punti il segnale di misura singolo o differenziale.
La misura ricevuta attraverso il canale 1 viene registrata come un "dip value" dall'operatore durantel'impostazione e l'inserimento dei numeri
corrispondenti ai punti visualizzati : n0, n1, n2, ...
Questa modalità non può essere utilizzata per le misure differenziali. I valori visualizzati vengono conteggiati solo quando questi vengono modificati
agendo sui tasti e . Ciò permette di tornare ad un punto di taratura/impostazione senza essere costretti a modificare i valori già memorizzati.
FASE 9: Impostazione della soglia del segnale di offset per il
rilevamento della rottura della linea (cavo) :
parametro [tb]
-segnale 4/20 mA : da 0 a 4 mA
-segnale 10/50mV : da 0 a 10 mV
FASE 10: Posizionamento del dispositivo di protezione per il
rilevamento della rottura del sensore o della linea
(cavo) : parametro [in]
-S.Lo : Limite inferiore protezione
-S.Hi : Limite maggiore protezione
FASE 11: regolazione dell'offset
-parametro oF : ± 500 punti visualizzazione
Nelle misure differenziali, l'offset viene applicato alla
differenza visualizzata (canale 1 – canale 2).
5 • CONFIGURAZIONE

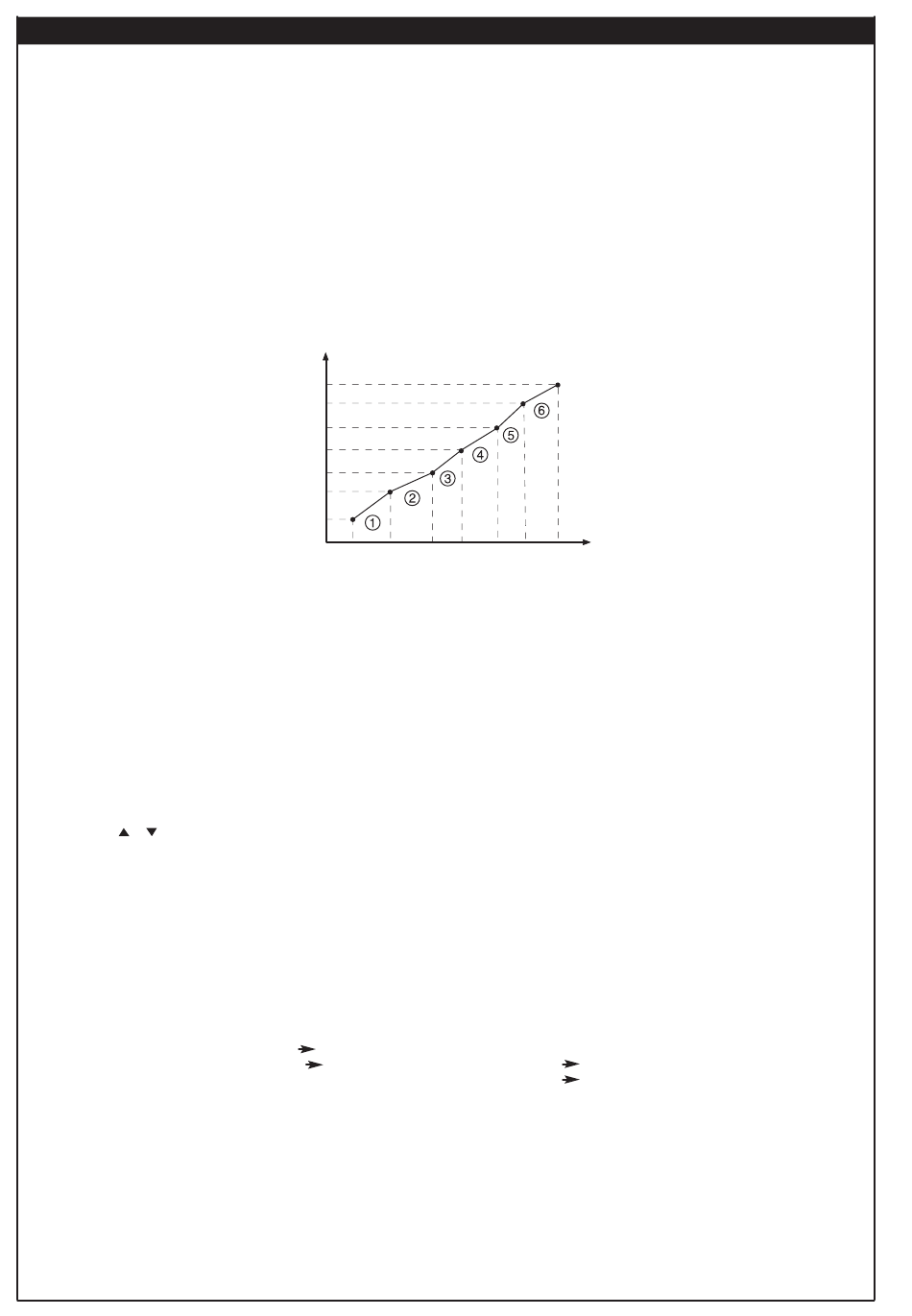

Esempio : tabella di 6 segmenti con 7 punti di rottura
Ingresso
mA, mV, V
S6
S5
S4
S3
S2
S1
S0
n0 n1
minimo scala
massimo scala
FASE 8: Se il tipo di ingresso [USEr] è stato inserito nella fase 4:
selezionare la modalità tAbLE o la modalità tArE :
parametro [in].
- Modalità [tAvLE] : possibilità di linearizzare in 25 punti
il segnale di misura singolo o differenziale.
Punti di visualizzazione
n2 n3 n4 n5 n6
-10, 11, 12 ... per i valori d'ingresso
-10., 11., 12. ... per i corrispondenti punti visualizzati.
FASE 12: impostazione del filtro software
-Parametro Fi : da 0 a 20.
FASE 13: Impostazione dell'unità di tempo e della durata
totalizzazione.
-Applicabile solo in caso di misure singole (canale 1)
-Parametro dt : da 0 a 99999 s
L'unità di tempo dipende dalla selezione dell'unità fisica
effettuata nella fase 6.
Normalmente l'unità prescelta è il secondo, tranne nei casi
in cui l'unità selezionata corrisponda a:
-.n minuto
-.h ora
FASE 14: Attribuzione contatti d'ingresso C1 – C2
nel caso in cui questi siano presenti.
( I3X2Y, I3X3Y, I3X4Y)
