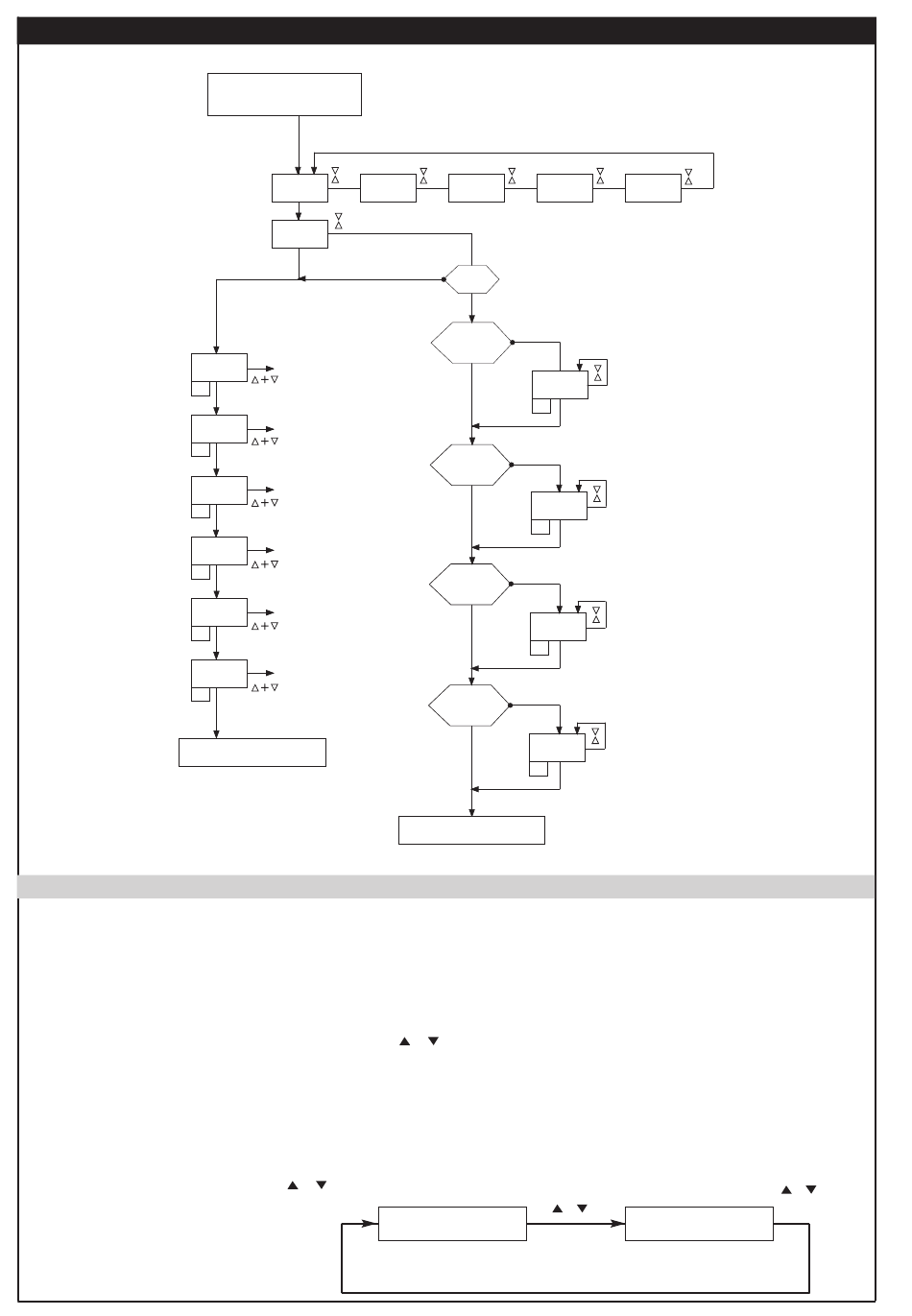

SCHEMA A BLOCCHI REGOLAZIONE SOGLIA D'ALLARME, RESET ALLARMI E PROCEDURE DI RESET DEI VALORI MINIMI E MASSIMI
nL
nH
Y1
Y2
Y3
Y4
Ritorno MISURA/VALORE
Visualizzazione e reset valori di minima e massima e soglie d'allarme
- Selezionare il menu SET-P.
- Premere il tasto "E" al messaggio "Code" senza inserire alcun valore.
- Premere il tasto E per far scorrere le variabili.
- nL : valore minimo memorizzato dopo l'accensione o dopo l'ultimo reset.
- nH : valore massimo memorizzato dopo l'accensione o dopo l'ultimo reset.
- da Y1 a Y4 : valore delle quattro soglie d'allarme.
Sono disponibili tre possibilità per azzerare gli allarmi e inizializzare i valori di minima e di massima:
- premendo contemporaneamente e mantenendo premuti i tasti
- operando con il controllo remoto, attraverso uno dei contatti di ingresso C1 o C2, configurato a tale proposito.
In questo caso tutti gli allarmi memorizzati vengono resettati nello stesso momento.
- attraverso la linea digitale, tramite un programma supervisore .
Visualizzazione umidità relativa e temperatura
In funzione della configurazione scelta, la visualizzazione può essere:
- alternata (modalità toGLE) : la variabile visualizzata, Ur/t° viene aggiornata ogni 3 secondi.
- fissa (modalità touCH) : una delle due variabili viene visualizzata permanentemente. Il passaggio da una variabile all'altra si effettua premendo
in successione e mantenendo premuti i tasti
VISUALIZZAZIONE
E
SEt_P
E
CodE
E
Reset
XXXXX
Valore minimo
E
XXXXX
Valore massimo
E
XXXXX
Allarme soglia 1
E
XXXXX
Allarme soglia 2
E
XXXXX
Allarme soglia 3
E
XXXXX
Allarme soglia 4
E
VISUALIZZAZIONE DATI E SOGLIE D'ALLARME
e .
6 • UTILIZZO
tESt InPut
5
E
Regolazione soglie
No
Soglia
1 Bloccata
XXXXX
Y1
No
Soglia
2 Bloccata
XXXXX
Y2
No
Soglia
3 Bloccata
XXXXX
Y3
No
Soglia
4 Bloccata
XXXXX
Y4
Ritorno VISUALIZZAZIONE
e quando viene visualizzata la variabile relativa.
Valore t°
25
outPt GAuGE
E
Soglia 1
E
Soglia 2
E
Soglia 3
E
Soglia 4
+
Valore Ur
+
