Das Anzeigegerät I300 verfügt über zwei herausziehbare Klemmenleisten (1 und 2), die an die Hauptplatine angeschlossen sind. Die Modelle I3X2Y, I3X3Y und
I3X4Y verfügen über zwei weitere Klemmenleisten (3 und 4). An die Schraubklemmen können Kabel mit einem maximalen Querschnitt von 2,5 mm
Wahl zwischen Speisung von Transmitter oder Dehnungsmessstreifen
Die Spannung an Klemme 7 erlaubt die Speisung von:
- einem Transmitter mit 24V - 30mA
- oder einem Dehnungsmessstreifen; einstellbar von 4,5 bis 10,2V - 30 mA
Sollte der Messeingang eine dieser Spannungsversorgungen verwenden, muss die Wahl vor Ausführung des Anschlusses getroffen werden. Aus diesem Grund
muss man:
- Die Klemmenleiste 2 entfernen.
- Den Umschalter auf der Hauptplatine nach den folgenden Anweisungen einstellen:
Spannungsversorgung für Transmitter
Klemmenleiste 3
Klemmenleiste 1
Anschluss der Klemmenleisten 1 und 2 der Hauptplatine
Klemmenleiste 1 (Klemmen 1 und 2): Spannungsversorgung des Geräts.
Klemmenleiste 2 (Klemmen von 3 bis 16): Alarmrelais R1, Spannungsversorgung für Transmitter/Dehnungsmessstreifen, Messeingang (je nach Eingangstyp
unterschiedlicher Anschluss).

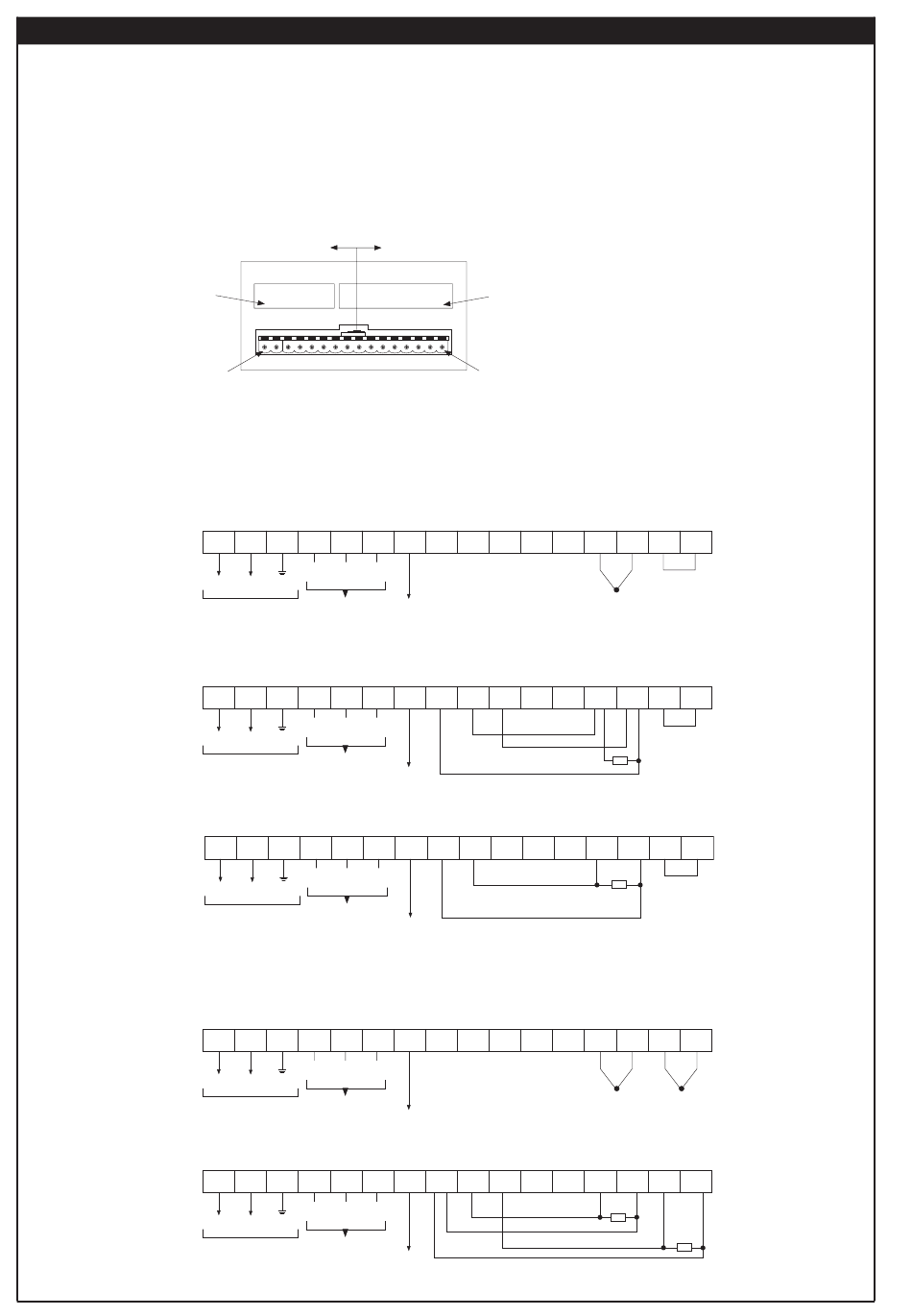

Einfache Temperaturmessung (Eingang CH1)
Temperatur-Differenzmessung (CH1 - CH2)
3 • ANSCHLÜSSE
Rückansicht
Umschalter
Eingänge für Thermoelemente
1
2
3
4
5
6
NC
C
NO
P
N
Relais R1
85 bis 264 Vac
24/48 Vac/dc
• Eingang für Wiederstandsfühler Pt 100•, Ni 100• - 3-Leiter-Anschluss
1
2
3
4
5
6
NC
C
NO
P
N
Relais R1
85 bis 264 Vac
24/48 Vac/dc
• Eingang für Wiederstandsfühler Pt 100•, Ni 100• - 4-Leiter-Anschluss
1
2
3
4
5
6
NC
C
NO
P
N
Relais R1
85 bis 264 Vac
Spannungsversorgung Transm./DMS
24/48 Vac/dc
• 2-Leiter-Anschluss = 4-Leiter-Anschluss mit Kurzschluss zwischen den Klemmen 9-13 und 8-14.
• Eingänge für Thermoelemente
1
2
3
4
5
6
NC
C
NO
P
N
Relais R1
85 bis 264 Vac
24/48 Vac/dc
• Eingang für Wiederstandsfühler Pt 100
1
2
3
4
5
6
NC
C
NO
P
N
Relais R1
85 bis 264 Vac
24/48 Vac/dc
Spannungsversorgung für Dehnungsmessstreifen
Klemmenleiste 4
Klemmenleiste 2
7
8
9
10
11
12
Spannungsversorgung Transm./DMS
7
8
9
10
11
12
Spannungsversorgung Transm./DMS
7
8
9
10
11
7
8
9
10
11
12
Spannungsversorgung Transm./DMS
•
, Ni 100
•
- nur 4-Leiter-Anschluss
7
8
9
10
11
12
Spannungsversorgung Transm./DMS
73
2
CH1
CH2
13
14
15
16
+
-
TC
CH1
CH2
13
14
15
16
Fühler
CH1
CH2
12
13
14
15
16
Fühler
CH1
CH2
13
14
15
16
+
-
+
-
TC1
TC2
CH1
CH2
13
14
15
16
angeschlossen werden.
