CONFIGURAZIONE USCITA ANALOGICA, COMUNICAZIONE DIGITALE E ALLARMI
Per accedere al menu di configurazione delle uscite:
In funzione del modello di NUMECOR utilizzato, verrà proposto il menu seguente:
- Mod. I3X1Y e I3X2Y : configurazione soglie e relè d'allarme.
- Mod. I3X3Y : configurazione uscita analogica, soglie e relè d'allarme.
- MOD. I3X4Y : configurazione comunicazione digitale, soglie e relè d'allarme.
Configurazione uscita analogica
Questa uscita permette la ritrasmissione analogica in corrente o in tensione del valore visualizzato.
FASE 1: Selezione della grandezza da trasmettere quando gli ingressi sono configurati per valori di umidità relativa e di temperatura.
- parametro [oA]
FASE 2: Selezione del segnale d'uscita
- parametro [oA]
FASE 3: Impostazione campo trasmissione dati.
Questa fase comporta la taratura dell'uscita per il campo di misura intero o parziale (effetto zoom). Il numero minimo di punti deve essere 200,
indipendentemente dalla risoluzione selezionata (200 – 20,0 – 2,00 – 0,200 – 0,2000).
- parametro [oL] : min. scala -parametro [oH] : max. scala
I valori di minima e di massima devono essere tra quelli compresi nei campi definiti dal tipo di sensore utilizzato (termocoppie, termoresistenze...) e dalla modalità
selezionata (USEr, Lin, Root). Essi riporteranno eventualmente il segno – (il segno + è implicito).
I valori di minima e di massima possono essere invertiti. In questo caso, il segnale di uscita analogica seguirà un'evoluzione inversa rispetto a quello di ingresso.

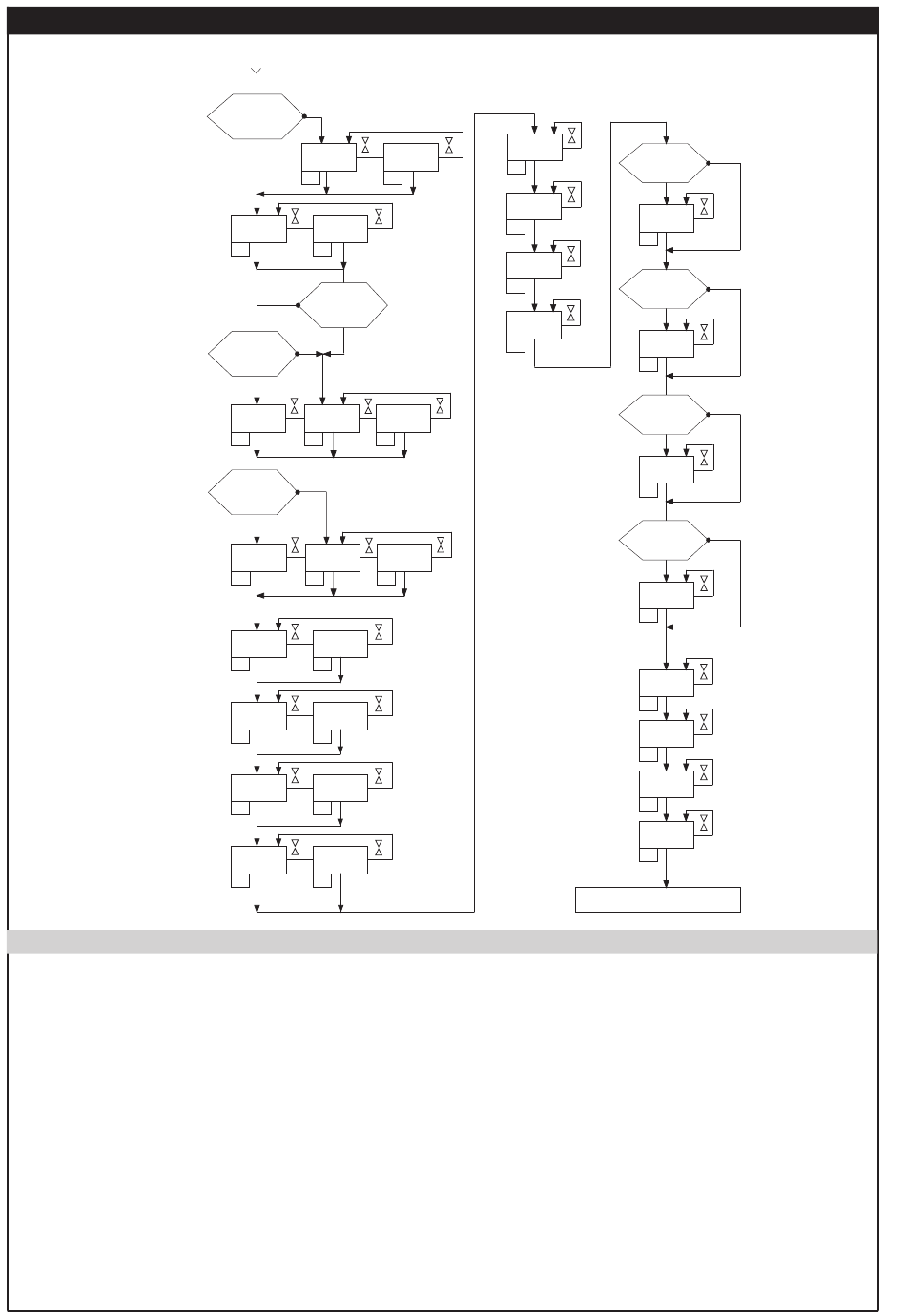

5 • CONFIGURAZIONE
