Grundfos CUE Anleitung Seite 8

6.2.6 Gehäuse B1 und B2
Informationen zum Gehäuse finden Sie in der Tabelle im
Abschnitt
16.1 Gehäuse.
Netzanschluss
Es ist darauf zu achten, dass die auf dem Typen-
schild des CUE-Frequenzumrichters und des Motors
Achtung
angegebene Versorgungsspannung und Frequenz
mit der vorhandenen Spannungsversorgung überein-
stimmen.
1. Den Schutzleiter an die Klemme 95 (PE) anschließen.
Siehe Abb. 14.
2. Die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2)
und 93 (L3) anschließen.
3. Das Netzkabel mit einer Kabelschelle befestigen.

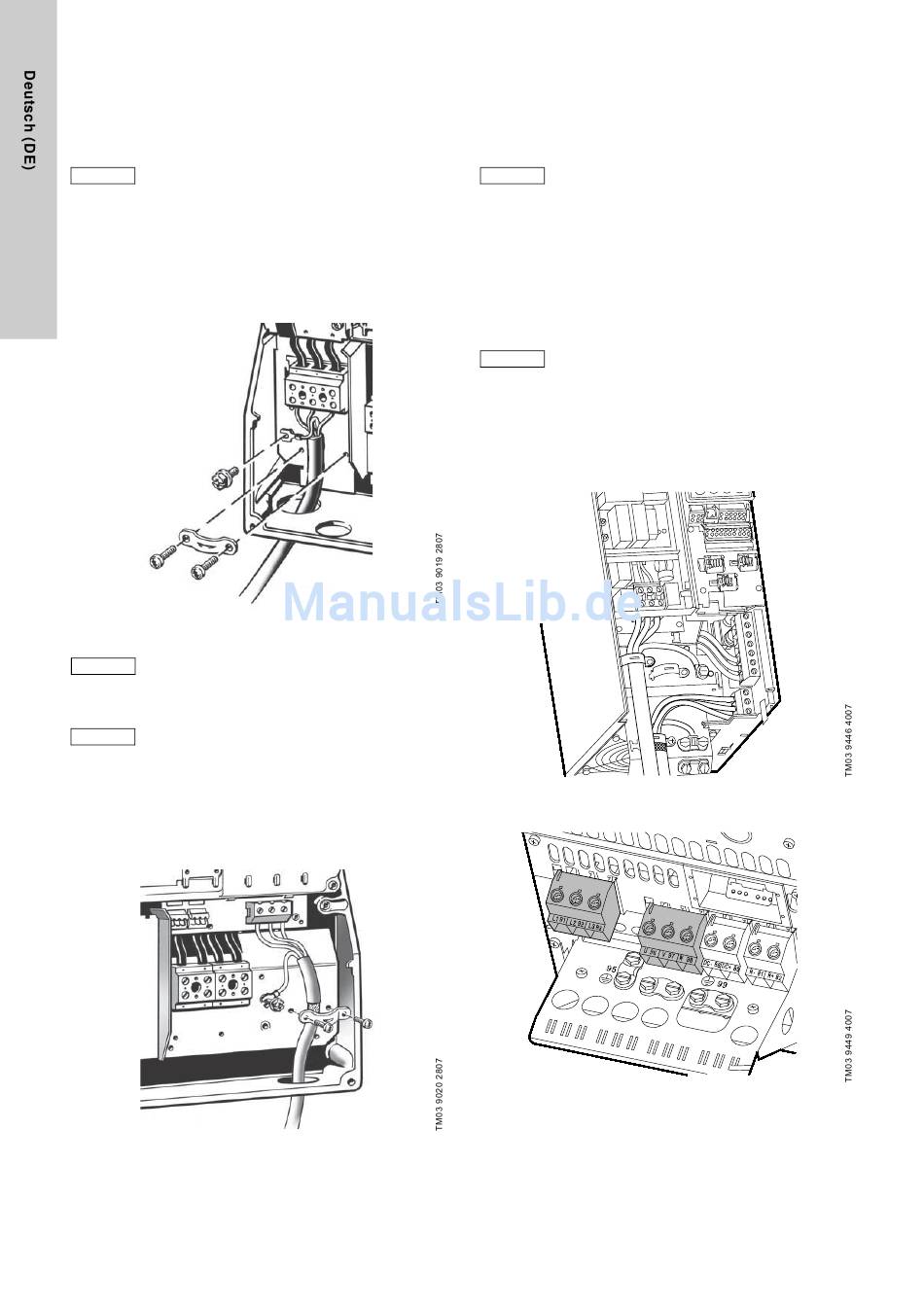

Abb. 14 Netzanschluss, Gehäuse B1 und B2
Für den einphasigen Netzanschluss sind L1 und L2
Hinweis
zu verwenden.
Motoranschluss
Damit die EMV-Vorschriften erfüllt werden, dürfen für
Achtung
den CUE-Frequenzumrichter nur abgeschirmte
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen.
Siehe Abb. 15.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V)
und 98 (W) anschließen.
3. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.
Abb. 15 Motoranschluss, Gehäuse B1 und B2
8
6.2.7 Gehäuse B3 und B4
Informationen zum Gehäuse finden Sie in der Tabelle im
Abschnitt
16.1 Gehäuse.
Netzanschluss
Es ist darauf zu achten, dass die auf dem Typen-
schild des CUE-Frequenzumrichters und des Motors
Achtung
angegebene Versorgungsspannung und Frequenz
mit der vorhandenen Spannungsversorgung überein-
stimmen.
1. Den Schutzleiter an die Klemme 95 (PE) anschließen.
Siehe Abb. 16 und 17.
2. Die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2)
und 93 (L3) anschließen.
3. Das Netzkabel mit einer Kabelschelle befestigen.
Motoranschluss
Damit die EMV-Vorschriften erfüllt werden, dürfen für
Achtung
den CUE-Frequenzumrichter nur abgeschirmte
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen.
Siehe Abb. 16 und 17.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V)
und 98 (W) anschließen.
3. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.
Abb. 16 Netz- und Motoranschluss, Gehäuse B3
Abb. 17 Netz- und Motoranschluss, Gehäuse B4
