10.8.22 Rampen (3.24)
Auf dieser Bildschirmseite sind die Zeiten für beide Rampen
(Hochfahren und Runterfahren) einzustellen.
• Werkseinstellung:
Je nach Höhe der Ausgangsleistung des CUE.
• Einstellbereich für die Rampenparameter:
1-3600 s.
Die Hochfahrzeit ist die Dauer des Beschleunigungsvorgangs von
-1
0 min bis zur Nenndrehzahl. Es ist eine Hochfahrzeit zu wählen,
bei der der Ausgangsstrom die obere Stromgrenze des CUE-Fre-
quenz-umrichters nicht überschreitet.
Die Runterfahrzeit ist die Dauer des Abbremsvorgangs von der
-1
Nenndrehzahl bis 0 min . Es ist eine Runterfahrzeit zu wählen,
bei der keine Überspannung auftritt und bei der der erzeugte
Strom die obere Stromgrenze des CUE-Frequenzumrichters nicht
überschreitet.
Drehzahl
Nenn
Max.
Min.
Startrampe
Hochfahren

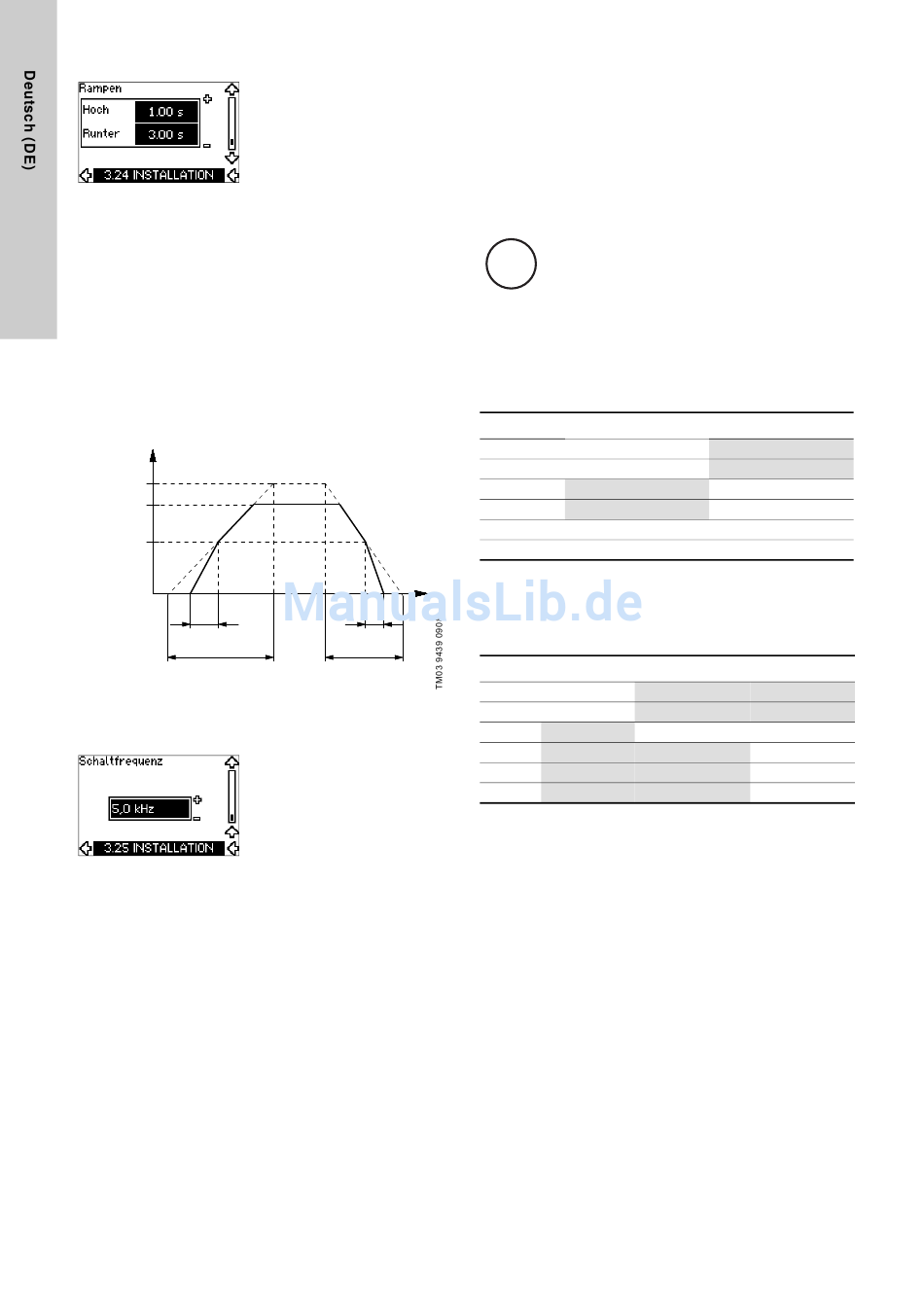

Abb. 54 Hoch- und Runterfahren, Bildschirmseite 3.24
10.8.23 Schaltfrequenz (3.25)
Die Schaltfrequenz kann geändert werden. Die Einstell-möglich-
keiten in diesem Menü sind von der Höhe der Ausgangsleistung
des CUE-Frequenzumrichters abhängig.
Wird die Schaltfrequenz erhöht, steigen die Verluste und damit
auch die Temperatur im CUE. Deshalb wird bei hohen Umge-
bungstemperaturen eine Erhöhung der Schaltfrequenz nicht emp-
fohlen.
36
11. Einstellungen über das PC-Tool E-Products
Einige besondere Einstellungen im Rahmen der Inbetriebnahme
können nicht über den CUE-Frequenzumrichter vorgenommen
werden. Für diese Einstellungen ist das Grundfos PC-Tool
E-Products zu verwenden. Dazu ist die Unterstützung durch
einen Grundfos Service-Mitarbeiter erforderlich. Für weitere Infor-
mationen wenden Sie sich bitte an Ihre zuständige Grundfos Nie-
derlassung.
12. Priorität der Einstellungen
On/ On/
Off
Die Regelung der Pumpe über den CUE-Frequenzumrichter kann
auf mehrere Arten gleichzeitig erfolgen. Sind zwei oder mehr
Betriebsarten gleichzeitig aktiv, läuft die Pumpe mit der Betriebs-
art mit der höchsten Priorität.
12.1 Regelung ohne Bussignal, lokal vorgegebene
Priorität
1
2
3
4
5
6
Beispiel: Wurde die Betriebsart "MAX" über ein externes Signal
Zeit
aktiviert, kann die Pumpe nur noch abgeschaltet werden.
12.2 Regelung über Bussignal, von extern
Endrampe
Runterfahren
Priorität CUE-Menü
1
2
3
4
5
6
Beispiel: Wurde die Betriebsart "MAX" über ein Bussignal akti-
viert, kann die Pumpe nur noch abgeschaltet werden.
Die On/Off-Taste hat die höchste Priorität. In der
Schaltstellung "AUS" ist kein Pumpenbetrieb mög-
lich.
Betriebsart
CUE-Menü
Stopp
MAX
MIN
Normal
vorgegebene Betriebsart
Externes Signal
Stopp
MAX
Stopp
Externes Signal
Stopp
MAX
MIN
Normal
Bussignal
Stopp
MAX
MIN
Normal
