6.3.3 Anschließen eines Thermistors (PTC) an den CUE
Für den Anschluss eines im Motor eingebauten Thermistors
(PTC) an den CUE-Frequenzumrichter ist ein externes PTC-
Relais erforderlich.
Das PTC-Relais ist erforderlich, weil der Thermistor im Motor nur
eine einfache Isolierung gegenüber den Wicklungen besitzt.
Für den Anschluss an die Klemmen am CUE ist jedoch eine dop-
pelte Isolierung erforderlich, weil die Klemmen Teil des Schutz-
kleinspannungskreises sind.
Der Schutzkleinspannungskreis schützt Personen vor einem
elektrischen Schlag. Für Schutzkleinspannungskreise gelten
daher besondere Anschlussvorschriften, die in der EN 61800-5-1
festgelegt sind.
Um eine Schutzkleinspannung im gesamten Kreis zu gewähr-leis-
ten, darf an alle Steuerklemmen nur Schutzkleinspannung ange-
legt werden. Deshalb muss der Thermistor z.B. eine verstärkte
oder doppelte Isolierung besitzen.

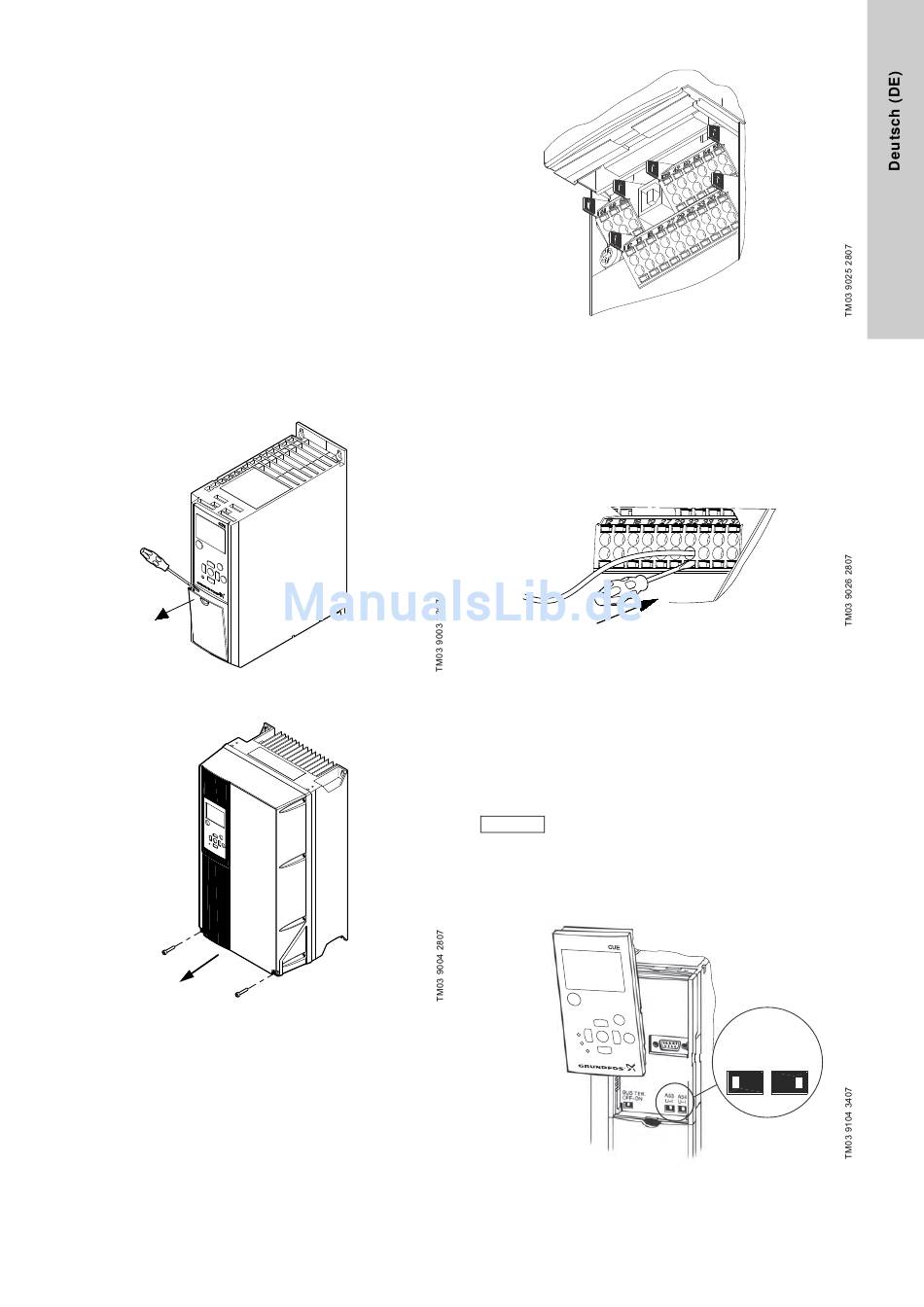

6.3.4 Zugang zu den Signalklemmen

Alle Signalklemmen befinden sich hinter der Abdeckung an der
Stirnseite des CUE-Frequenzumrichters. Die Klemmenabdeckung
ist wie in der Abb. 22 und 23 dargestellt zu entfernen.
Abb. 22 Zugang zu den Signalklemmen, Gehäuse A2 und A3
Abb. 23 Zugang zu den Signalklemmen, Gehäuse A4, A5, B1,
B2, B3, B4, C1, C2, C3 und C4
Abb. 24 Signalklemmen (alle Gehäuse)

6.3.5 Auflegen der Leiter

1. Die Isolierung am Signalkabel auf einer Länge von 9 bis
10 mm abisolieren.
2. Einen Schraubendreher mit einer Klingenbreite von maximal
0,4 x 2,5 mm in die quadratische Öffnung einführen.
3. Den Leiter in die entsprechende runde Öffnung einsetzen.
Den Schraubendreher wieder herausziehen. Der Leiter ist
jetzt fest in der Klemme eingespannt.
Abb. 25 Einsetzen eines Leiters in die Signalklemme
6.3.6 Einstellen der Analogeingänge, Klemmen 53 und 54
Die Kontakte A53 und A54 befinden sich hinter dem Bedienfeld.
Sie dienen zur Einstellung der Signalart für die beiden Analogein-
gänge.
Die Werkseinstellung für die Signalart ist "U". "U" steht für Span-
nungssignal (0-10 V).
Wird ein Sensor mit einem 0/4-20 mA-Signal an
Klemme 54 angeschlossen, muss der Eingang auf
die Signalart "I" für Stromsignal umgeschaltet wer-
Hinweis
den.
Vor dem Einstellen des Kontakts A54 ist die Span-
nungsversorgung abzuschalten.
Zum Einstellen des Kontakts ist das Bedienfeld abzunehmen.
Siehe Abb. 26.
Abb. 26 Umstellen des Kontakts A54 auf die Signalart "I"
(Stromsignal)
A53
A54
U I
U I
