4. Produktidentifikation

4.1 Typenschild

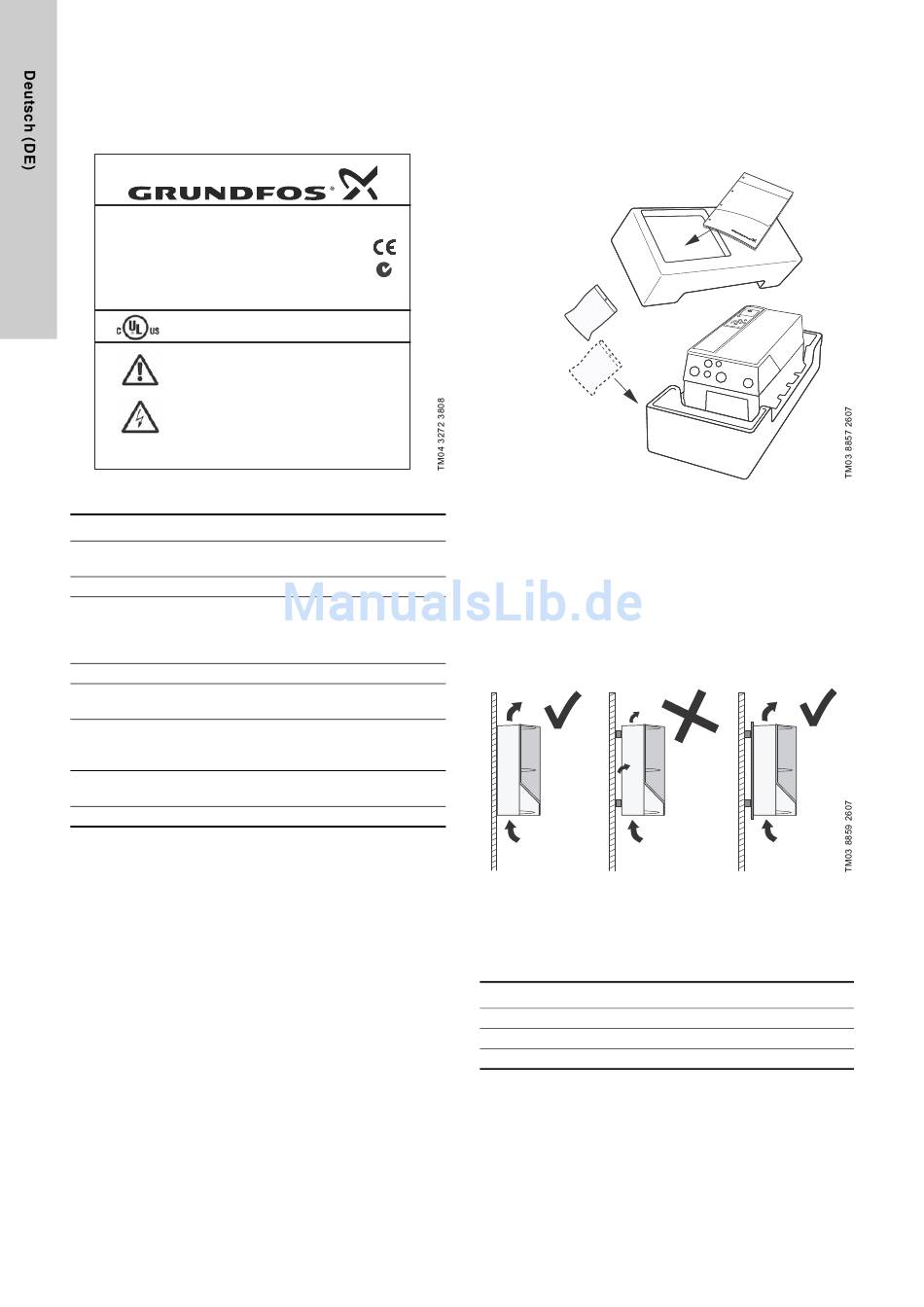

Der CUE-Frequenzumrichter kann anhand des Typenschilds
identifiziert werden. Siehe nachfolgendes Beispiel.
T/C: CUE202P1M2T5E20H1BXCXXXSXXXXAXBXCXXXXDX
S/N: 123456G234
Prod. no: 12345678
1.5 kW (400V)
IN: 3x380-500 V 50/60Hz 3.7A
OUT: 3x0-Vin 0-100Hz 4.1 A 2.8 kVA
CHASSIS/IP20 Tamb. 45C/122F
IIIIIIIIIIIBAR CODEIIIIIIIIIII
Listed 76X1 E134261 Ind. Contr. Eq.
See manual for prefuse
CAUTION:
SEE MANUAL / VOIR MANUEL
WARNING:
STORED CHARGE DO NOT TOUCH UNTIL
4 MIN AFTER DISCONNECTION
CHARGE RESIDUELLE, ATTENDRE
4 MIN APRES DECONNEXION
Beispiel für ein Typenschild
Abb. 1
Text Beschreibung
CUE (Produktbezeichnung)
T/C:
202P1M2... (interner Code)
Prod. no: Produktnummer: 12345678
Seriennummer: 123456G234
Die letzten drei Ziffern geben das Produktions-
S/N:
datum an. 23 steht für die Woche und 4 für das
Jahr 2004.
1.5 kW Typische Wellenleistung des Motors
Versorgungsspannung, Frequenz und maximaler
IN:
Eingangsstrom
Motorspannung, Frequenz und maximaler Aus-
OUT: gangsstrom. Die maximale Ausgangsfrequenz ist
im Allgemeinen vom Pumpentyp abhängig.
CHASSIS/
Schutzart
IP20
Tamb. Maximal zulässige Umgebungstemperatur

4.2 Verpackungsaufkleber

Der CUE-Frequenzumrichter kann auch anhand des Verpa-
ckungsaufklebers identifiziert werden.

5. Montage

Die Baugröße der einzelnen CUE-Gehäuse wird durch die jewei-
lige Schutzart bestimmt. Der Zusammenhang zwischen der
Schutzart und dem Gehäusetyp ist im Abschnitt
dargestellt.

5.1 Anlieferung und Lagerung

Bei Anlieferung ist zu prüfen, dass die Verpackung keine Beschä-
digungen aufweist und das Gerät vollständig ist.
Bei Transportschäden wenden Sie sich bitte an das Transport-
unternehmen.
Bitte beachten Sie, dass der CUE-Frequenzumrichter in einer
Verpackung geliefert wird, die nicht für die Lagerung im Freien
geeignet ist.
4

5.2 Transportieren und Auspacken

Um Transportschäden am Installationsort zu vermeiden, darf der
CUE-Frequenzumrichter erst am Installationsort ausgepackt wer-
den.
Die Verpackung enthält Beutel mit Zubehör, Dokumentations-
unterlagen und das Gerät selbst. Siehe Abb. 2.
MADE IN DENMARK
Abb. 2

5.3 Platzbedarf und Luftzirkulation

Die CUE-Frequenzumrichter können nebeneinander montiert
werden. Um jedoch eine ausreichende Luftkühlung zu gewähr-
leisten, müssen folgende Anforderungen erfüllt sein:
•
•
•
Abb. 3
Erforderlicher Freiraum oberhalb und unterhalb des
CUE-Frequenzumrichters
16.1 Gehäuse
Gehäuse
A2, A3, A4, A5
B1, B2, B3, B4, C1, C3
C2, C4
Informationen zum Gehäuse finden Sie in der Tabelle im
Abschnitt
Dokumentations-
unterlagen
Beutel mit
Zubehör
Verpackung des CUE-Frequenzumrichters
Ausreichender Freiraum oberhalb und unterhalb des
CUE-Frequenzumrichters. Siehe nachfolgende Tabelle.
Maximal zulässige Umgebungstemperatur: 50 °C.
Den CUE-Frequenzumrichter direkt an die Wand hängen oder
an einer Montageplatte anbringen. Siehe Abb. 3.
Direkt an der Wand montierter CUE-Frequenz-
umrichter oder an einer Montageplatte befestigter
CUE-Frequenzumrichter
16.1 Gehäuse.
Freiraum [mm]
100
200
225
