6.2.4 Motoranschluss, Gehäuse A2 und A3
Informationen zum Gehäuse finden Sie in der Tabelle im
Abschnitt
16.1 Gehäuse.
Damit die EMV-Vorschriften erfüllt werden, dürfen für
Achtung
den CUE-Frequenzumrichter nur abgeschirmte
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE), die sich auf der
Montageplatte befindet, anschließen. Die Leiter des Motorka-
bels an die Klemmen 96 (U), 97 (V), 98 (W) des Motorste-
ckers anschließen.

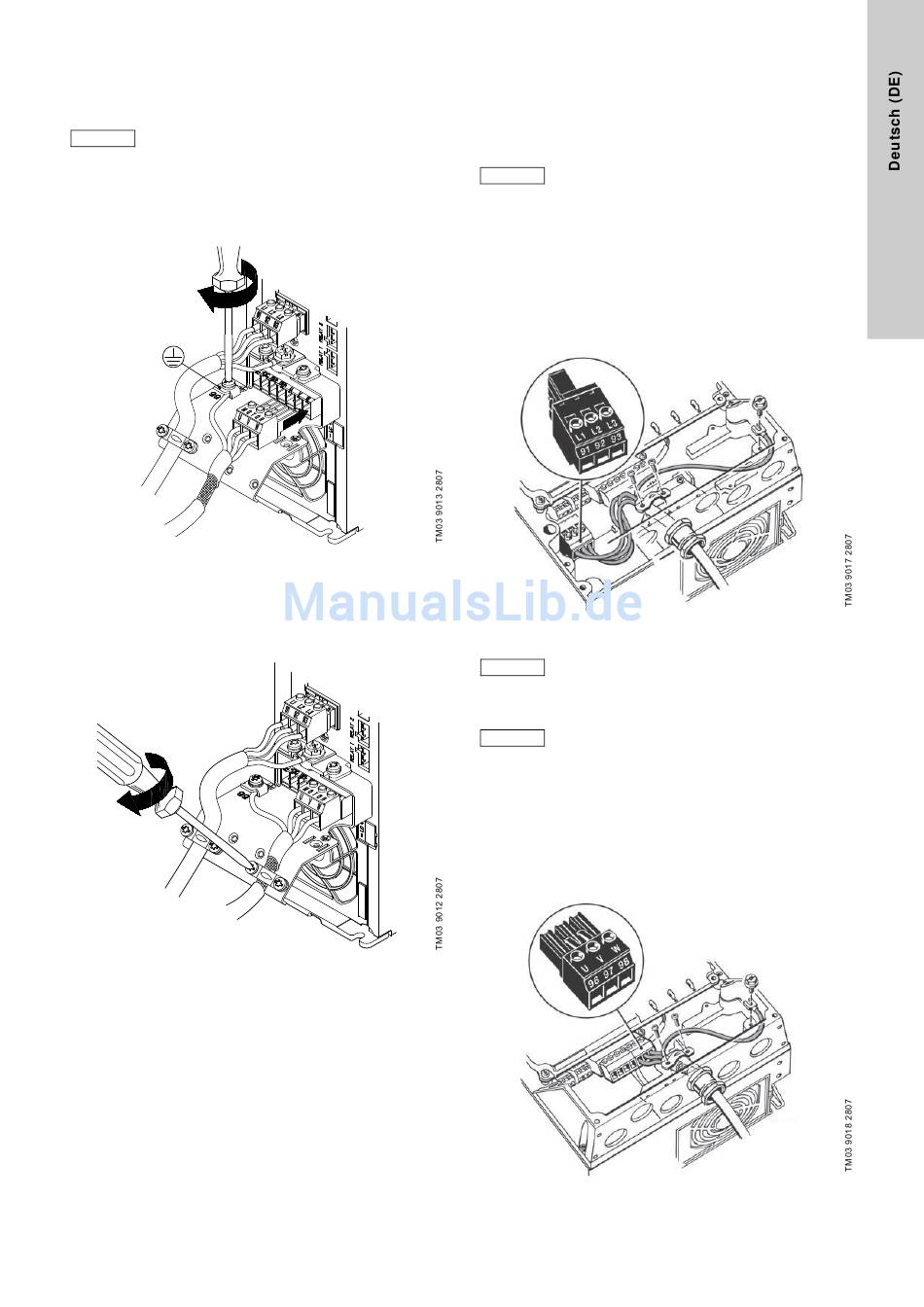

Abb. 10 Anschließen des Schutzleiters und der Leiter des
Motorkabels
2. Den Motorstecker in die mit "MOTOR" gekennzeichnete
Buchse einstecken. Das abgeschirmte Kabel mit einer Kabel-
schelle an der Montageplatte befestigen.
Abb. 11 Anschließen des Motorsteckers und Auflegen des
abgeschirmten Kabels
6.2.5 Gehäuse A4 und A5
Informationen zum Gehäuse finden Sie in der Tabelle im
Abschnitt
16.1 Gehäuse.
Netzanschluss
Es ist darauf zu achten, dass die auf dem Typen-
schild des CUE-Frequenzumrichters und des Motors
Achtung
angegebene Versorgungsspannung und Frequenz
mit der vorhandenen Spannungsversorgung überein-
stimmen.
1. Den Schutzleiter an die Klemme 95 (PE) anschließen.
Siehe Abb. 12.
2. Die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2)
und 93 (L3) des Netzsteckers anschließen.
3. Den Netzstecker in die mit "MAINS" gekennzeichnete Buchse
einstecken.
4. Das Netzkabel mit einer Kabelschelle befestigen.
Abb. 12 Netzanschluss, Gehäuse A4 und A5
Für den einphasigen Netzanschluss sind L1 und L2
Hinweis
zu verwenden.
Motoranschluss
Damit die EMV-Vorschriften erfüllt werden, dürfen für
Achtung
den CUE-Frequenzumrichter nur abgeschirmte
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen.
Siehe Abb. 13.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V)
und 98 (W) des Motorsteckers anschließen.
3. Den Motorstecker in die mit "MOTOR" gekennzeichnete
Buchse einstecken.
4. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.
Abb. 13 Motoranschluss, Gehäuse A5
7
