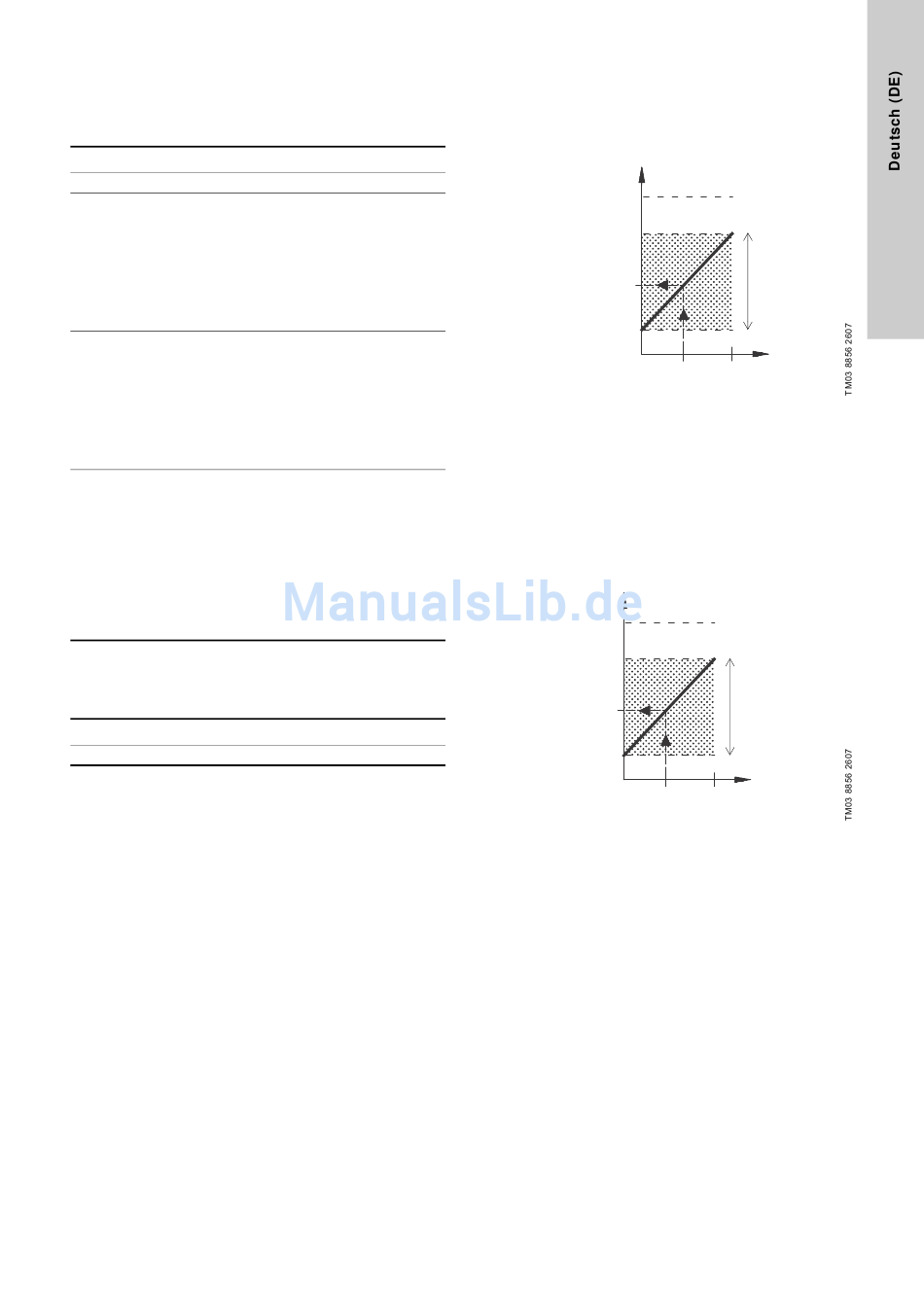

13. Externe Steuersignale

13.1 Digitaleingänge
In der nachfolgenden Übersicht sind die möglichen Funktionen
bei einem geschlossenen Kontakt aufgeführt.
Klemme Bezeichnung Funktion
18 DI 1 • Ein- bzw. Ausschalten der Pumpe
• MIN (MIN-Kennlinie)
• MAX (MAX-Kennlinie)
• Ext. Störung (externe Störung)
• Strömungsschalter
19 DI 2
• Alarmquittierung
• Trockenlauf (von einem externen
Sensor gemeldet)
• Nicht aktiv.
• MIN (MIN-Kennlinie)
• MAX (MAX-Kennlinie)
• Ext. Störung (externe Störung)
• Strömungsschalter
32 DI 3
• Alarmquittierung
• Trockenlauf (von einem externen
Sensor gemeldet)
• Nicht aktiv.
• MIN (MIN-Kennlinie)
• MAX (MAX-Kennlinie)
• Ext. Störung (externe Störung)
• Strömungsschalter
• Alarmquittierung
33 DI 4
• Trockenlauf (von einem externen
Sensor gemeldet)
• Aufsummierter Förderstrom (För-
derstromimpuls)
• Nicht aktiv.
Dieselbe Funktion darf nicht mehreren Eingängen gleichzeitig
zugewiesen werden.

13.2 Externer Sollwert

Klemme Bezeichnung Funktion
53 AI 1 • Externes Sollwertsignal (0-10 V)
Bei Anschluss eines analogen Signalgebers an den Sollwertein-
gang (Klemme 53) lässt sich der Sollwert von extern einstellen.
Ungeregelter Betrieb
Bei der Regelungsart "Ungeregelt" (Konstante Kennlinie) kann
der Sollwert im Bereich zwischen der MIN-Kennlinie und dem
über das CUE-Menü eingestellten Sollwert von extern vorgege-
ben werden. Siehe Abb. 55.
Sollwert
MAX-Kennlinie
Sollwert, CUE-Menü
Aktueller Sollwert
MIN-Kennlinie
0
Externes Sollwertsignal
Abb. 55 Zusammenhang zwischen dem aktuellen Sollwert und
dem externen Sollwertsignal bei ungeregeltem
Betrieb (offener Regelkreis)
Geregelter Betrieb
Bei allen anderen Regelungsarten außer der proportionalen Diffe-
renzdruckregelung kann der Sollwert im Bereich zwischen dem
unteren Wert des Sensormessbereichs (Sensor
das CUE-Menü eingestellten Sollwert von extern vorgegeben
werden. Siehe Abb. 56.
Sollwert
Sensor
max
Sollwert, CUE-Menü
Aktueller Sollwert
Sensor
min
0
Externes Sollwertsignal
Abb. 56 Zusammenhang zwischen dem aktuellen Sollwert und
dem externen Sollwertsignal bei geregeltem Betrieb
(geschlossener Regelkreis)
Beispiel: Der untere Wert des Sensormessbereichs liegt bei
0 bar, der über das CUE-Menü eingestellte Sollwert bei 3 bar und
der externe Sollwert bei 80 %. Dann berechnet sich der aktuelle
Sollwert zu:
Aktueller (Sollwert, CUE-Menü - Sensor
=
Sollwert x % externes Sollwertsignal + Sensor
= (3 - 0) x 80 % + 0
= 2,4 bar
Aktueller
Sollwert-
bereich
10 V
) und dem über
min
Aktueller
Sollwert-
bereich
10 V
)
min
min
