6.2.8 Gehäuse C1 und C2
Informationen zum Gehäuse finden Sie in der Tabelle im
Abschnitt
16.1 Gehäuse.
Netzanschluss
Es ist darauf zu achten, dass die auf dem Typen-
schild des CUE-Frequenzumrichters und des Motors
Achtung
angegebene Versorgungsspannung und Frequenz
mit der vorhandenen Spannungsversorgung überein-
stimmen.
1. Den Schutzleiter an die Klemme 95 (PE) anschließen.
Siehe Abb. 18.
2. Die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2)
und 93 (L3) anschließen.
Motoranschluss
Damit die EMV-Vorschriften erfüllt werden, dürfen für
Achtung
den CUE-Frequenzumrichter nur abgeschirmte
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen.
Siehe Abb. 18.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V)
und 98 (W) anschließen.
3. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.

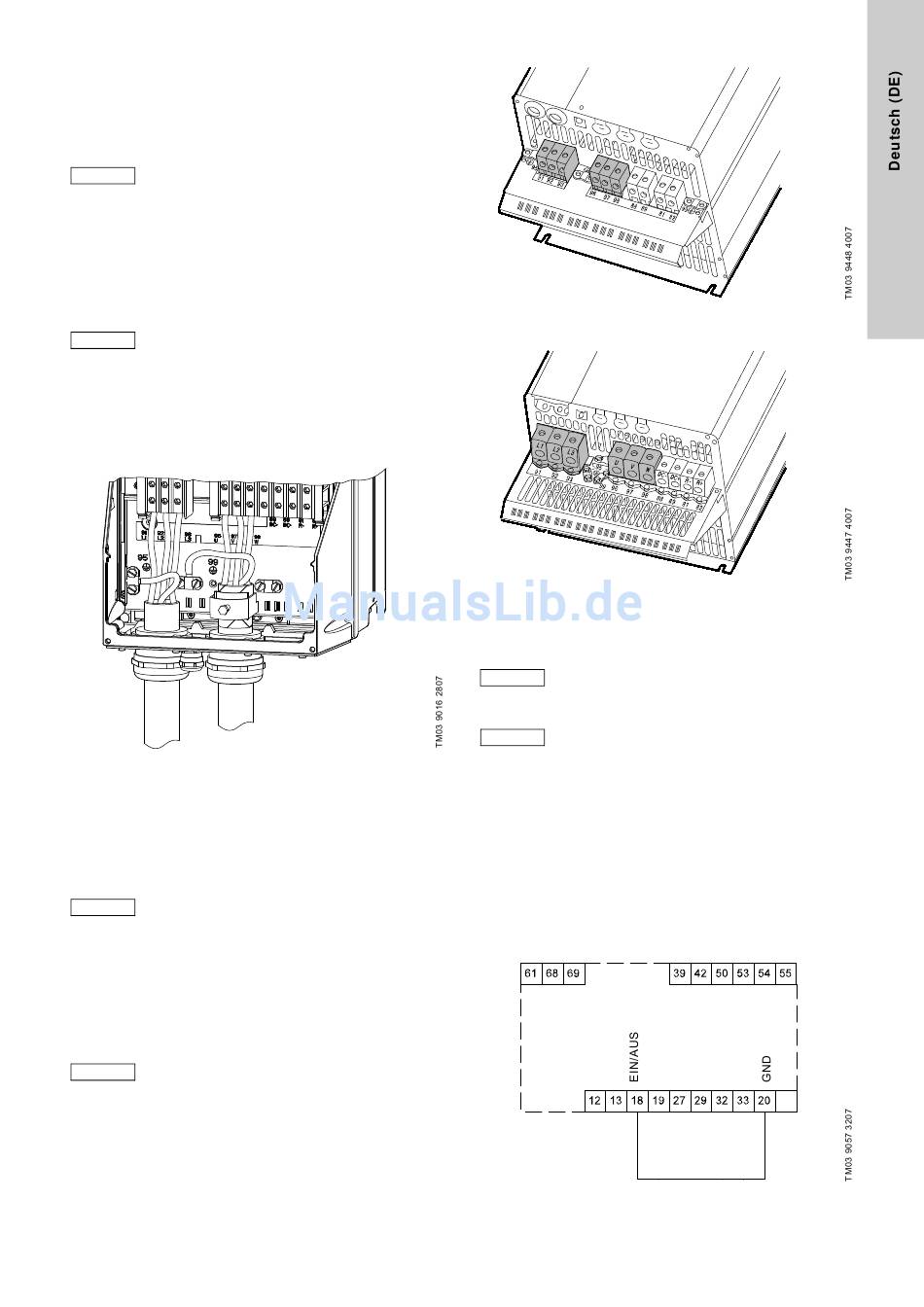

Abb. 18 Netz- und Motoranschluss, Gehäuse C1 und C2
6.2.9 Gehäuse C3 und C4
Informationen zum Gehäuse finden Sie in der Tabelle im
Abschnitt
16.1 Gehäuse.
Netzanschluss
Es ist darauf zu achten, dass die auf dem Typen-
schild des CUE-Frequenzumrichters und des Motors
Achtung
angegebene Versorgungsspannung und Frequenz
mit der vorhandenen Spannungsversorgung überein-
stimmen.
1. Den Schutzleiter an die Klemme 95 (PE) anschließen.
Siehe Abb. 19 und 20.
2. Die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2)
und 93 (L3) anschließen.
Motoranschluss
Damit die EMV-Vorschriften erfüllt werden, dürfen für
Achtung
den CUE-Frequenzumrichter nur abgeschirmte
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen.
Siehe Abb. 19 und 20.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V)
und 98 (W) anschließen.
3. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.
Abb. 19 Netz- und Motoranschluss, Gehäuse C3
Abb. 20 Netz- und Motoranschluss, Gehäuse C4

6.3 Anschluss an die Signalklemmen

Aus Sicherheitsgründen sind die einzelnen Signalka-
bel auf ihrer gesamten Länge durch eine verstärkte
Achtung
Isolierung von anderen Anschlussgruppen zu tren-
nen.
Wird kein externer EIN/AUS-Schalter verwendet,
Hinweis
sind die Klemmen 18 und 20 zu überbrücken.
Die Signalkabel sind nach den Regeln der Technik anzuschlie-
ßen, um eine EMV-gerechte Installation zu gewährleisten. Siehe
Abschnitt
6.6 EMV-gerechte Installation.
• Abgeschirmte Signalkabel mit einem Querschnitt von mindes-
2
tens 0,5 mm und maximal 1,5 mm
• Bei neu zu errichtenden Anlagen ein abgeschirmtes 3-adriges
Buskabel verwenden.

6.3.1 Mindestbelegung der Signalklemmen

Ein Betrieb ist nur möglich, wenn die Klemmen 18 und 20 belegt
sind, z.B. durch einen externen EIN/AUS-Schalter oder eine Brü-
cke.
Abb. 21 Erforderliche Mindestbelegung der Signalklemmen
