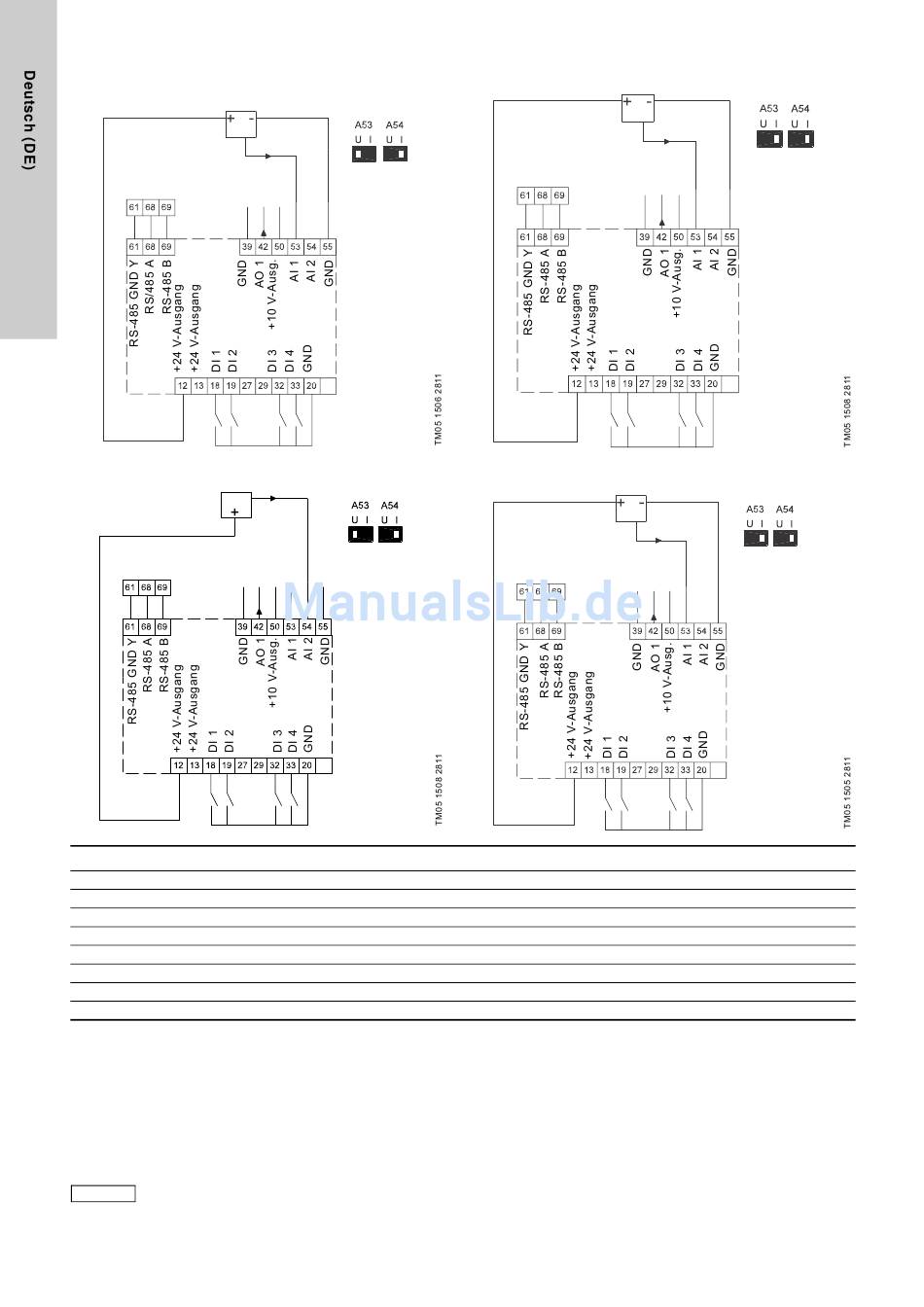

6.3.2 Schaltplan für die Signalklemmen
Externer Sollwert,
Spannungseingang
2-adriger Sensor
Klemme Bezeichnung Funktion
12 +24 V-Ausgang Spannungsversorgung zum Sensor
13 +24 V-Ausgang Zusätzliche Spannungsversorgung
18 DI 1 Digitaleingang, EIN/AUS
19 DI 2 Programmierbarer Digitaleingang
20 GND Gehäusemasse für Digitaleingänge
32 DI 3 Programmierbarer Digitaleingang
33 DI 4 Programmierbarer Digitaleingang
39 GND Masse für Analogausgang
Die Klemmen 27 und 29 werden nicht verwendet.
Die Signalkabel sind nach den Regeln der Technik anzuschlie-
ßen, um eine EMV-gerechte Installation zu gewährleisten. Siehe
Abschnitt
6.6 EMV-gerechte Installation.
• Abgeschirmte Signalkabel mit einem Querschnitt von mindes-
2
tens 0,5 mm und maximal 1,5 mm
Bei neu zu errichtenden Anlagen ein abgeschirmtes 3-adriges
Buskabel verwenden.
Der RS-485-Schirm ist an den Rahmen anzuschlie-
Hinweis
ßen.
10
0-10 V Klemmen
U: 0-10 V
I: 0/4-20 mA
0/4-20 mA
Klemmen
U: 0-10 V
I: 0/4-20 mA
2
verwenden.
Externer Sollwert,
Stromeingang
3-adriger Sensor
Klemme Bezeichnung Funktion
42 AO 1 Analogausgang, 0-20 mA
50 +10 V-Ausgang Spannungsversorgung zum Potentiometer
53 AI 1 Externer Sollwert, 0-10 V, 0/4-20 mA
54 AI 2 Sensoreingang für Sensor 1, 0/4-20 mA
55 GND Gehäusemasse für Analogeingänge
61 RS-485 GND Y GENIbus, Masse
68 RS-485 A GENIbus, Signal A (+)
69 RS-485 B GENIbus, Signal B (-)
0/4-20 mA
Klemmen
U: 0-10 V
I: 0/4-20 mA
0/4-20 mA
Klemmen
U: 0-10 V
I: 0/4-20 mA
