7. Betriebsarten

Die folgenden Betriebsarten werden am Bedienfeld im Menü
"BETRIEB" (Bildschirmseite 1.2) eingestellt. Siehe Abschnitt
10.6.2 Betriebsart (1.2).
Betriebsart Beschreibung
Die Pumpe läuft mit der eingestellten Rege-
Normal
lungsart.
Die Pumpe wurde abgeschaltet
Stopp
(Die grüne Meldeleuchte blinkt).
MIN Die Pumpe läuft mit minimaler Drehzahl.
MAX Die Pumpe läuft mit maximaler Drehzahl.
MAX
MIN- und MAX-Kennlinie.
Die Pumpe läuft mit einer zuvor ein-
gestellten minimalen bzw. maxima-
MIN
len Drehzahl.
Beispiel: Die Einstellung "MAX-Kennlinie" kann z.B. während der
Inbetriebnahme zum Entlüften der Pumpe gewählt werden.
Beispiel: Die Einstellung "MIN-Kennlinie" sollte z.B. in Schwach-
lastperioden gewählt werden.
8. Regelungsarten
Die Regelungsart wird am Bedienfeld im Menü "INSTALLATION"
(Bildschirmseite 3.1) eingestellt. Siehe Abschnitt
10.8.1 Regelungsart (3.1).
Es gibt grundsätzlich zwei verschiedene Regelungsarten:
•

Ungeregelter Betrieb (offener Regelkreis).

• Geregelter Betrieb (geschlossener Regelkreis) mit einem
angeschlossenen Sensor.
Siehe die Abschnitte
8.1 Ungeregelter Betrieb (Offener Regel-
und
kreis) 8.2 Geregelter Betrieb (Geschlossener
8.1 Ungeregelter Betrieb (Offener Regelkreis)
Konstante Kennlinie.
Die Pumpe läuft mit einer vor-einge-
stellten Drehzahl im Bereich zwi-
schen der MIN- und MAX-Kennlinie.
Der Sollwert wird entsprechend der
erforderlichen Drehzahl in % einge-
stellt.
Beispiel: Der Betrieb auf einer konstanten Kennlinie kann z.B.
für Pumpen ohne angeschlossenen Sensor gewählt werden.
Beispiel: Diese Regelungsart wird in Verbindung mit einer über-
geordneten Steuerung, wie z.B. der MPC oder einer anderen
externen Steuerung, verwendet.
16

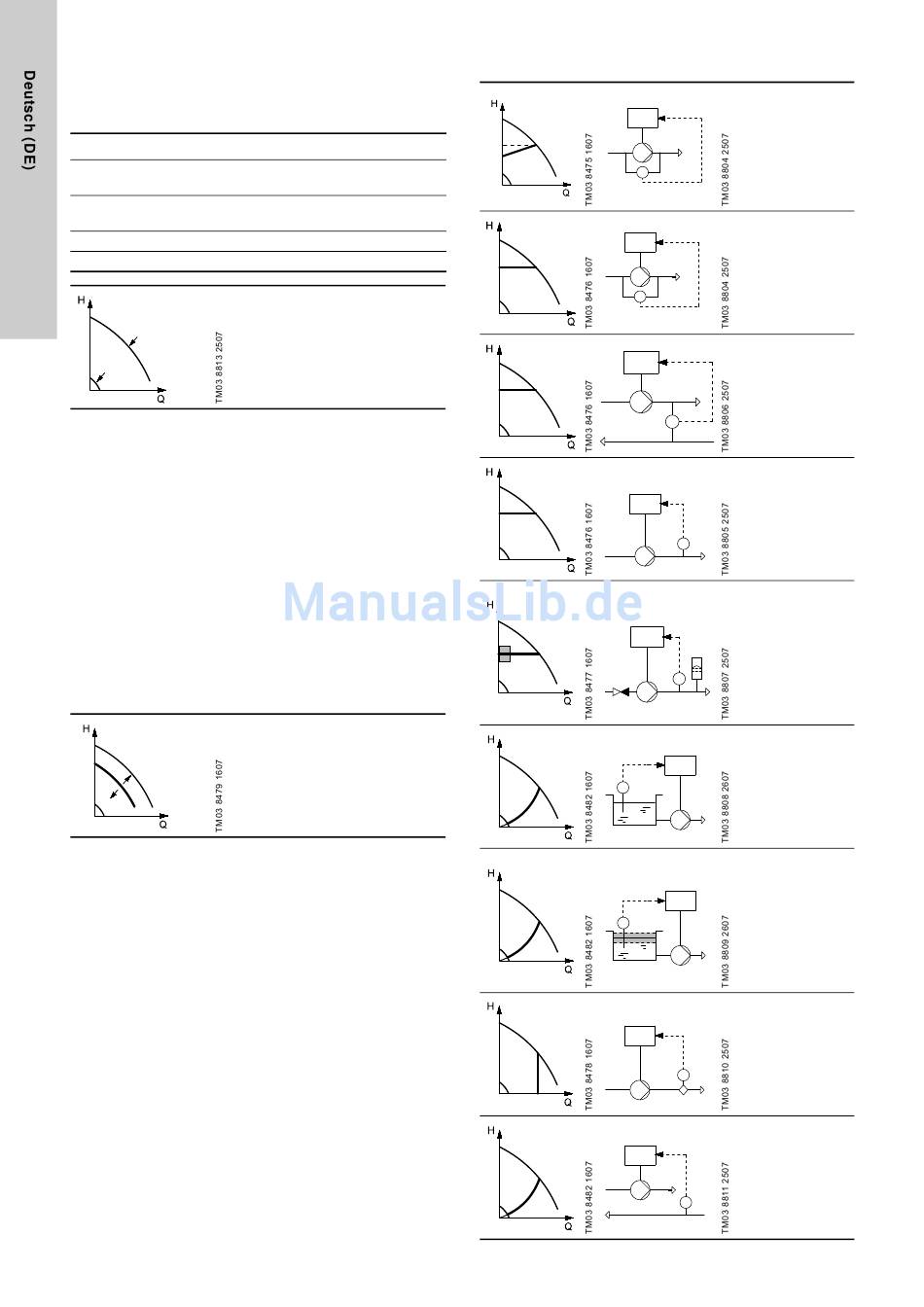

8.2 Geregelter Betrieb (Geschlossener Regelkreis)

Regelkreis).
Proportionaler Dif-
ferenzdruck.
CUE
Der Differenzdruck
sinkt mit abneh-
mendem Volumen-
strom und steigt mit
zunehmendem
∆p
Volumenstrom.
Konstanter Diffe-
CUE
renzdruck, Pumpe.
Der Differenzdruck
wird unabhängig
vom Volumenstrom
∆p
konstant gehalten.
Konstanter Diffe-
CUE
renzdruck, Anlage.
Der Differenzdruck
wird unabhängig
∆p
vom Volumenstrom
konstant gehalten.
Konstantdruck.
CUE
Der Druck wird
unabhängig vom
Volumenstrom kon-
p
stant gehalten.
Konstantdruck mit
Stoppfunktion.
Der Ausgangs-
CUE
druck wird bei
einem hohen Volu-
menstrom konstant
p
gehalten. EIN/AUS-
Betrieb bei gerin-
gem Volumenstrom.
Konstantes Niveau.
CUE
Der Füllstand wird
L unabhängig vom
Volumenstrom kon-
stant gehalten.
Konstantes Niveau
mit Stoppfunktion.
Der Füllstand wird
CUE
bei einem hohen
Volumenstrom kon-
L
stant gehalten.
EIN/AUS-Betrieb
bei geringem Volu-
menstrom.
Konstanter Volu-
menstrom.
CUE
Der Volumenstrom
wird unabhängig
von der Förder-
Q
höhe konstant
gehalten.
Konstante Tempe-
ratur.
CUE
Die Medien-tempe-
ratur wird unabhän-
gig vom Volumen-
t
strom konstant
gehalten.
