Grundfos Control CUE Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Control CUE:
- Montage- und betriebsanleitung (93 Seiten) ,
- Anleitung (48 Seiten) ,
- Sicherheitshinweise (27 Seiten)
Verwandte Anleitungen für Grundfos Control CUE
Inhaltszusammenfassung für Grundfos Control CUE

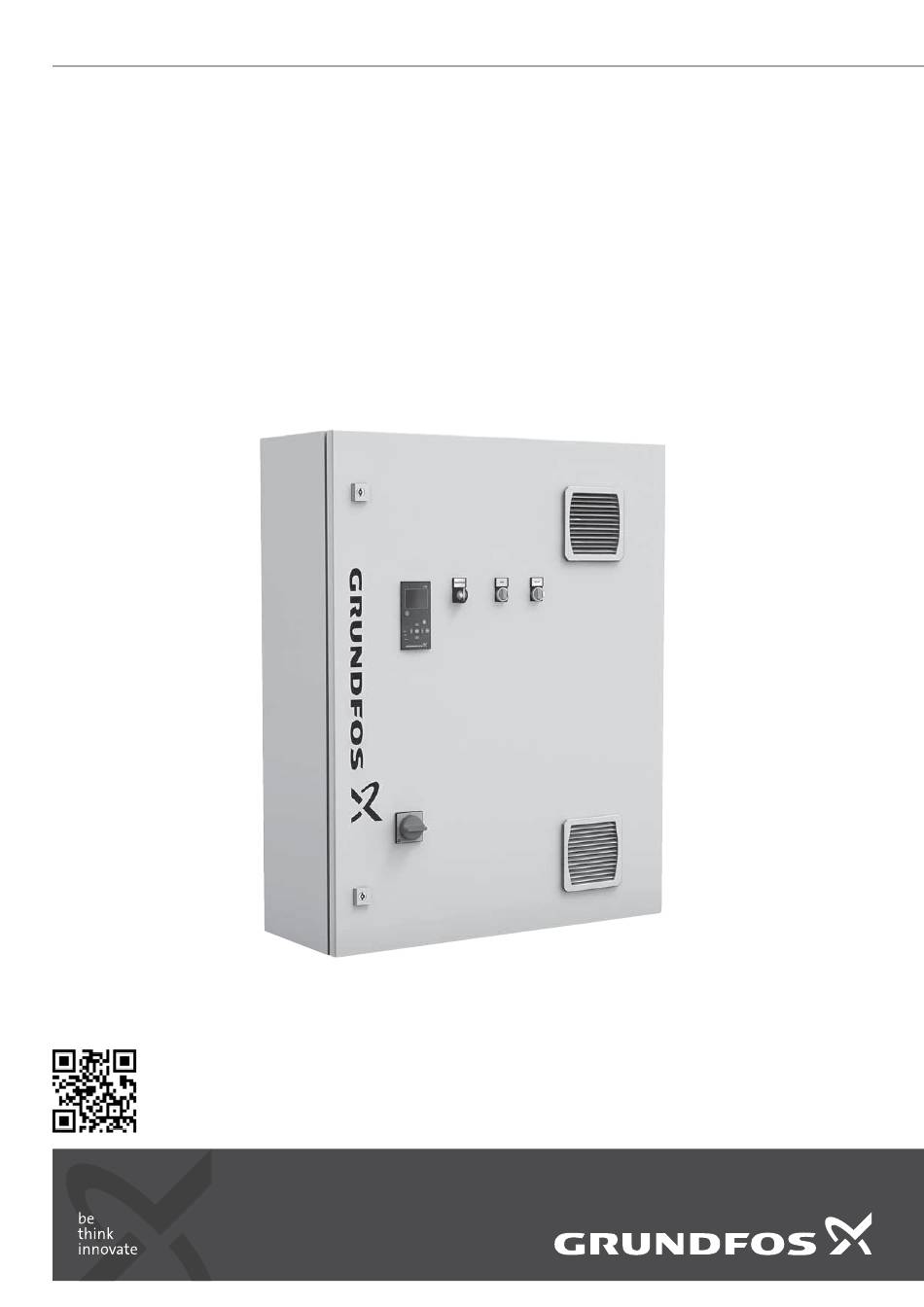

- Seite 1 GRUNDFOS ANLEITUNG Control CUE Montage- und Betriebsanleitung Installation and operating instructions http://net.grundfos.com/qr/i/98870684...
-
Seite 2: Inhaltsverzeichnis
Ein Nichtbeachten dieser Sicherheitshinweise kann Fehlfunktionen oder Sachschäden zur Folge haben. Tipps und Ratschläge, die das Arbeiten erleichtern. 1.3 Geltungsbereich dieser Montage- und Betriebsanleitung Diese Montage- und Betriebsanleitung gilt für Anwendungen, in denen Schaltschränke mit CUE-Frequenzumrichter von Grundfos eingesetzt werden. -
Seite 3: Installation
Optional können Sie den Schaltschrank auch in einem für den Außenbereich zugelassenen Gehäuse montieren. Siehe für weitere Informationen zur Wandmontage die Maßzeich- nung des Schaltschranks. Abb. 2 Schaltschrank Control CUE mit vorderer Abdeckung Siehe für Abmessungen Abschnitt Produktübersicht. 3. Inbetriebnahme des Produkts WARNUNG Stromschlag Tod oder ernsthafte Personenschäden... -
Seite 4: Produkteinführung
Netzversorgungsspannung [V] Maximale Umgebungstemperatur [°C] Spezifische Daten der Pumpe Schutzart Gewicht QR-Code Ländercode für die Produktion 4.2 Typenschlüssel Control CUE 1x 1 - 1,6 A 3 x 400 IP54 Baureihe Anzahl der Pumpen Strombereich der Pumpen Spannungsversorgung Schutzart des Schaltschranks... -
Seite 5: Produktübersicht
CUE-Produkt- Beschreibung nummer B x H x T BM = Bodenmontage nummer Control CUE 1 x 3 bis 5,6 A 98815156 3 - 5,6 600 x 800 x 300 99616711 3 x 400 V, IP54 Control CUE 1 x 4,1 bis 7,2 A... -
Seite 6: Optionale Komponenten Für Den Schaltschrank
Sinusfilter 44 bis 73 A Die CUE-Baureihe dient in Verbindung mit den Standardpumpen 98839520 Sinusfilter 60 bis 90 A von Grundfos als Ergänzung zu den geregelten E-Pumpen mit integriertem Frequenzumrichter. 99892977 Sinusfilter 73 bis 106 A Eine CUE-Lösung bietet in folgenden Fällen die gleichen Funktio-... -
Seite 7: Technische Daten
CIU 500 Industrial Ethernet 22 kW, einschließlich Sinusfilter CIU 260 GSM GSM: Modbus TCP, SMS Art der Kühlung und Heizung Lüfterkühlung Grundfos Remote Management 0 bis +40 °C, Umgebungs- CIU 280 GRM (GRM) temperatur Temperaturbereich, Betrieb CIU 150 Profibus DP Außenbereich: -20 bis +40 °C,... -
Seite 8: Weitere Daten
Dieses Produkt sowie Teile davon müssen umweltge- recht entsorgt werden: 1.Nutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften. 2.Ist das nicht möglich, wenden Sie sich bitte an eine Grundfos-Niederlassung oder eine von Grundfos anerkannte Servicewerkstatt in Ihrer Nähe. Siehe auch die Informationen zur Entsorgung auf www.grund- fos.com/product-recycling. -
Seite 9: Anhang
Anhang 1. Wiring diagram 4.9 / L1 4.9 / L2 4.9 / L3 B, 25A, 3p, 15kA, 400V 11kW/24A S201 CUE 3x380-500V REL.1 REL.2 OFF=0-10V L2 L3 PE ON =0-20V PRAM: Pump running PRAM: Ready MCB 114 I/O Modul GNYE 0,75 0,75 0,75... - Seite 11 Telefax: +64-9-415 3250 GRUNDFOS Pumps (Hong Kong) Ltd. Turkey Norway Brazil Unit 1, Ground floor GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Siu Wai Industrial Centre GRUNDFOS Pumper A/S BOMBAS GRUNDFOS DO BRASIL Gebze Organize Sanayi Bölgesi 29-33 Wing Hong Street &...
