6.2 Netz- und Motoranschluss

Die Versorgungsspannung und Frequenz sind auf dem Typen-
schild des CUE-Frequenzumrichters angegeben.
Es ist darauf zu achten, dass der CUE-Frequenzumrichter für den
Anschluss an die am Installationsort vorhandene Spannungsver-
sorgung geeignet ist.
6.2.1 Hauptschalter
Vor dem CUE-Frequenzumrichter kann ein Hauptschalter in
Übereinstimmung mit den örtlichen Vorschriften installiert wer-
den. Siehe Abb. 5.

6.2.2 Schaltplan

Die Leitungen im Klemmenkasten sind so kurz wie möglich zu
verlegen, mit Ausnahme des Schutzleiters, der länger als die
anderen Leiter sein muss, damit er bei einem unbeabsichtigten
Herausreißen des Kabels aus der Klemmenleiste als letzter Leiter
abreißt.

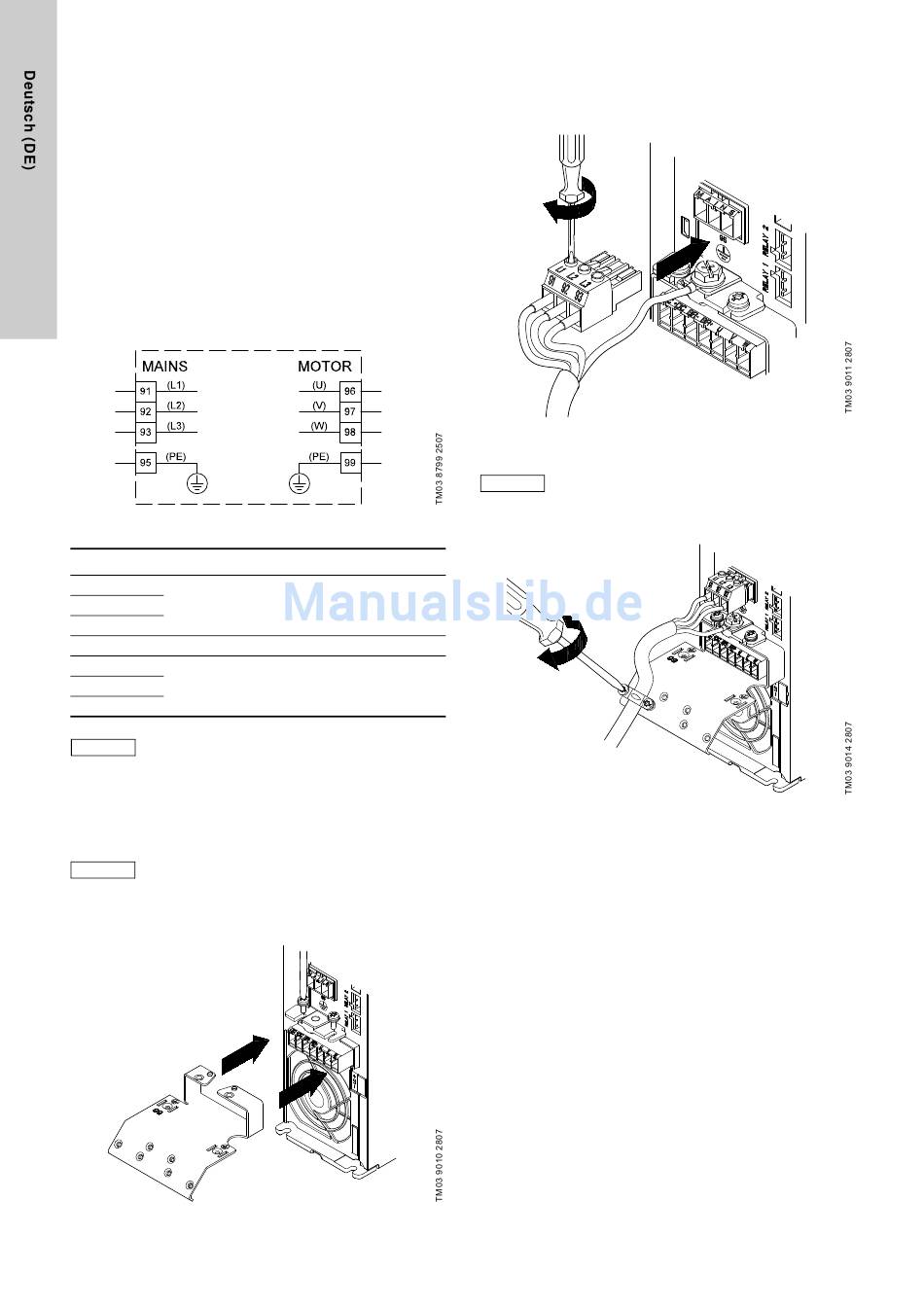

Schaltplan für einen dreiphasigen Netzanschluss
Abb. 6
Klemme Funktion
91 (L1)
92 (L2) 3-phasige Spannungsversorgung
93 (L3)
95/99 (PE) Schutzleiter
96 (U)
3-phasiger Motoranschluss,
97 (V)
0-100 % der Netzspannung
98 (W)
Für den einphasigen Netzanschluss sind L1 und L2
Hinweis
zu verwenden.
6.2.3 Netzanschluss, Gehäuse A2 und A3
Informationen zum Gehäuse finden Sie in der Tabelle im
Abschnitt
16.1 Gehäuse.
Es ist darauf zu achten, dass die auf dem Typen-
schild des CUE-Frequenzumrichters und des Motors
Achtung
angegebene Versorgungsspannung und Frequenz
mit der vorhandenen Spannungsversorgung überein-
stimmen.
1. Die Montageplatte mit zwei Schrauben befestigen.
Anbauen der Montageplatte
Abb. 7
6
2. Den Schutzleiter an die Klemme 95 (PE) und die Leiter des
Netzkabels an die Klemmen 91 (L1), 92 (L2) und 93 (L3) des
Netzsteckers anschließen. Den Netzstecker in die mit
"MAINS" gekennzeichnete Buchse einstecken.
Anschließen des Schutzleiters und der Leiter des
Abb. 8
Netzkabels
Für den einphasigen Netzanschluss sind L1 und L2
Hinweis
zu verwenden.
3. Das Netzkabel an der Montageplatte befestigen.
Befestigen des Netzkabels
Abb. 9
