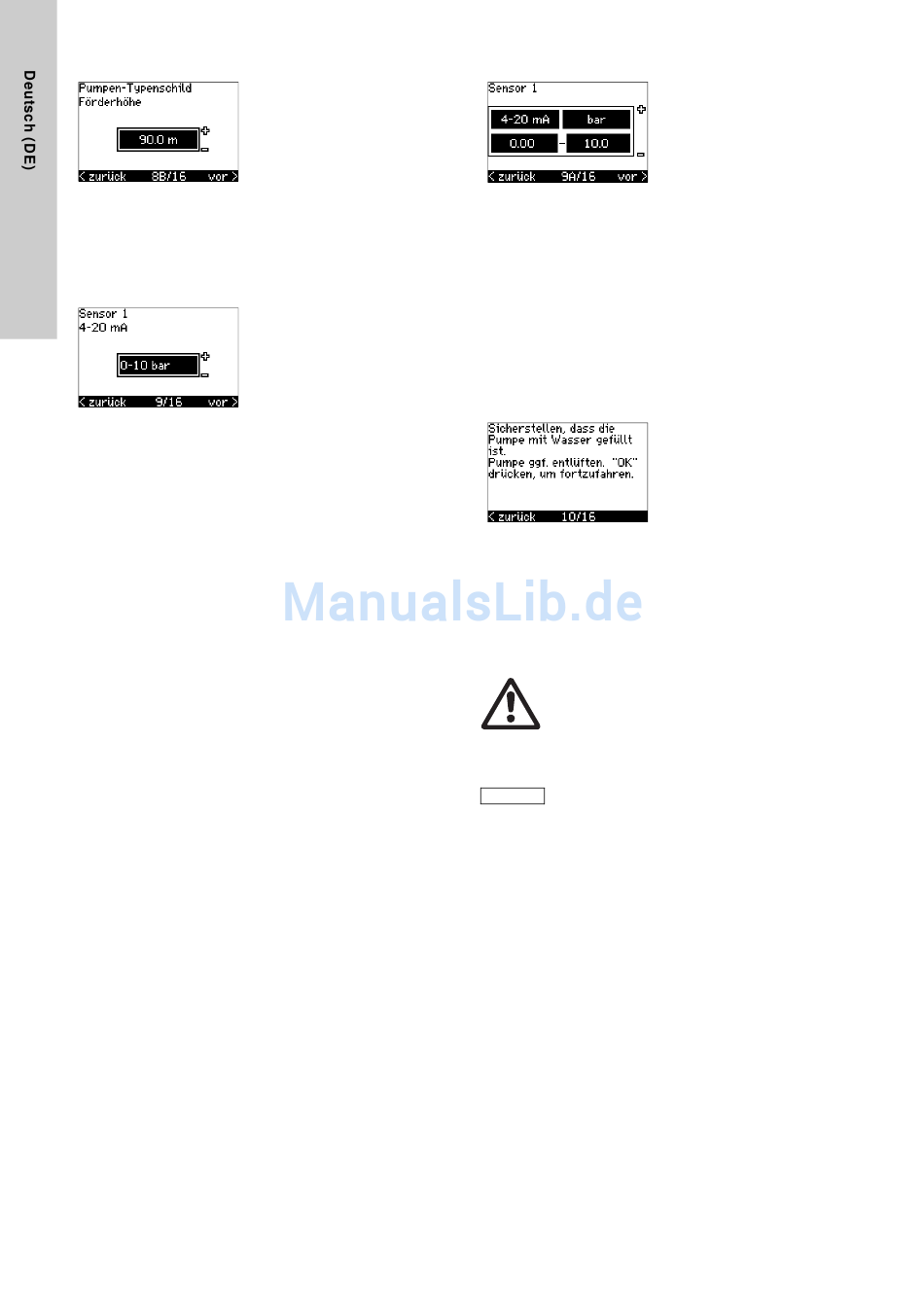

10.4.12 Nennförderhöhe (8B/16)
Diese Bildschirmseite erscheint nur, wenn als Regelungsart "Pro-
portionaler Differenzdruck" gewählt worden ist.
Dann ist die Nennförderhöhe entsprechend den Angaben auf
dem Pumpentypenschild auf dieser Bildschirmseite einzustellen:
• 1-999 m.

10.4.13 An Klemme 54 angeschlossener Sensor (9/16)

Auf dieser Bildschirmseite ist der Messbereich des angeschlos-
senen Sensors einzustellen. Angeschlossen werden darf nur ein
Sensor, der ein Ausgangssignal von 4-20 mA liefert. Der Messbe-
reich ist abhängig von der gewählten Regelungsart:
Proportionaler Differenzdruck:
• 0-0,6 bar
• 0-1 bar
• 0-1,6 bar
• 0-2,5 bar
• 0-4 bar
• 0-6 bar
• 0-10 bar
• Anderer.
Konstantdruck:
• 0-2,5 bar
• 0-4 bar
• 0-6 bar
• 0-10 bar
• 0-16 bar
• 0-25 bar
• Anderer.
Konstante Temperatur:
• -25 bis 25 °C
• 0 bis 25 °C
• 50 bis 100 °C
• 0 bis 150 °C
• Anderer.
Wurde als Regelungsart "Anderer konstanter Wert" gewählt oder
wurde für den Messbereich "Anderer" ausgewählt, ist der Sensor
entsprechend dem nächsten Abschnitt (Bildschirmseite 9A/16)
einzustellen.
22
Konstanter Differenzdruck:
• 0-0,6 bar
• 0-1,6 bar
• 0-2,5 bar
• 0-4 bar
• 0-6 bar
• 0-10 bar
• Anderer.
Konstanter Volumenstrom:
3
• 1-5 m /h
3
• 2-10 m /h
3
• 6-30 m /h
3
• 15-75 m /h
• Anderer.
Konstantes Niveau:
• 0-0,1 bar
• 0-1 bar
• 0-2,5 bar
• 0-6 bar
• 0-10 bar
• Anderer.
10.4.14 Anderer an Klemme 54 angeschl. Sensor (9A/16)
Diese Bildschirmseite erscheint nur, wenn auf der Bildschirmseite
9/16 als Regelungsart "Anderer konstanter Wert" oder als Mess-
bereich "Anderer" ausgewählt worden ist.
• Sensorausgangssignal:
0-20 mA
4-20 mA.
• Maßeinheit der vom Sensor gemessenen Werte:
bar, mbar, m, kPa, psi, ft, m
3
gal/h, gal/m, gal/s, ft /min, ft
• Sensormessbereich.
Der Messbereich ist abhängig vom angeschlossenen Sensor und
von der gewählten Maßeinheit.
10.4.15 Angießen und entlüften (10/16)
Siehe die Betriebsanleitung der betreffenden Pumpe.
Die grundlegende Parametrierung des CUE-Frequenzumrichters
ist abgeschlossen und der Inbetriebnahmeassistent ist jetzt bereit
zur Durchführung der Drehrichtungseinstellung:
• Die Taste [OK] drücken, um zur automatischen oder manuel-
len Einstellung der Drehrichtung zu gelangen.

10.4.16 Automatische Einstellung der Drehrichtung (11/16)

Warnung
Während der Drehrichtungsprüfung läuft die Pumpe
für eine kurze Zeit. Stellen Sie sicher, dass sich keine
Personen oder Gegenstände im Gefahrenbereich
befinden!
Vor dem Einstellen der Drehrichtung führt der CUE-
Frequenzumrichter bei bestimmten Pumpentypen
eine automatische Motor-anpassung durch. Dieser
Hinweis
Vorgang dauert einige Minuten. Die Anpassung
erfolgt im Stillstand.
Der CUE-Frequenzumrichter überprüft und stellt die korrekte
Drehrichtung automatisch ein, ohne dass die Kabel an den
Anschlussklemmen vertauscht werden müssen.
Bei bestimmten Pumpentypen ist eine automatische Überprüfung
der Drehrichtung nicht möglich und in einigen Fällen kann die
Bestimmung der korrekten Drehrichtung nicht mit absoluter
Sicherheit erfolgen. In diesen Fällen wechselt der CUE-Frequen-
zumrichter zur manuellen Einstellung. Hier erfolgt die Festlegung
der Drehrichtung anhand der Beobachtungen des Inbetriebneh-
mers.
3 3 3
/h, m /min, m /s, l/h, l/min, l/s,
3
/s,°C, °F, %.
