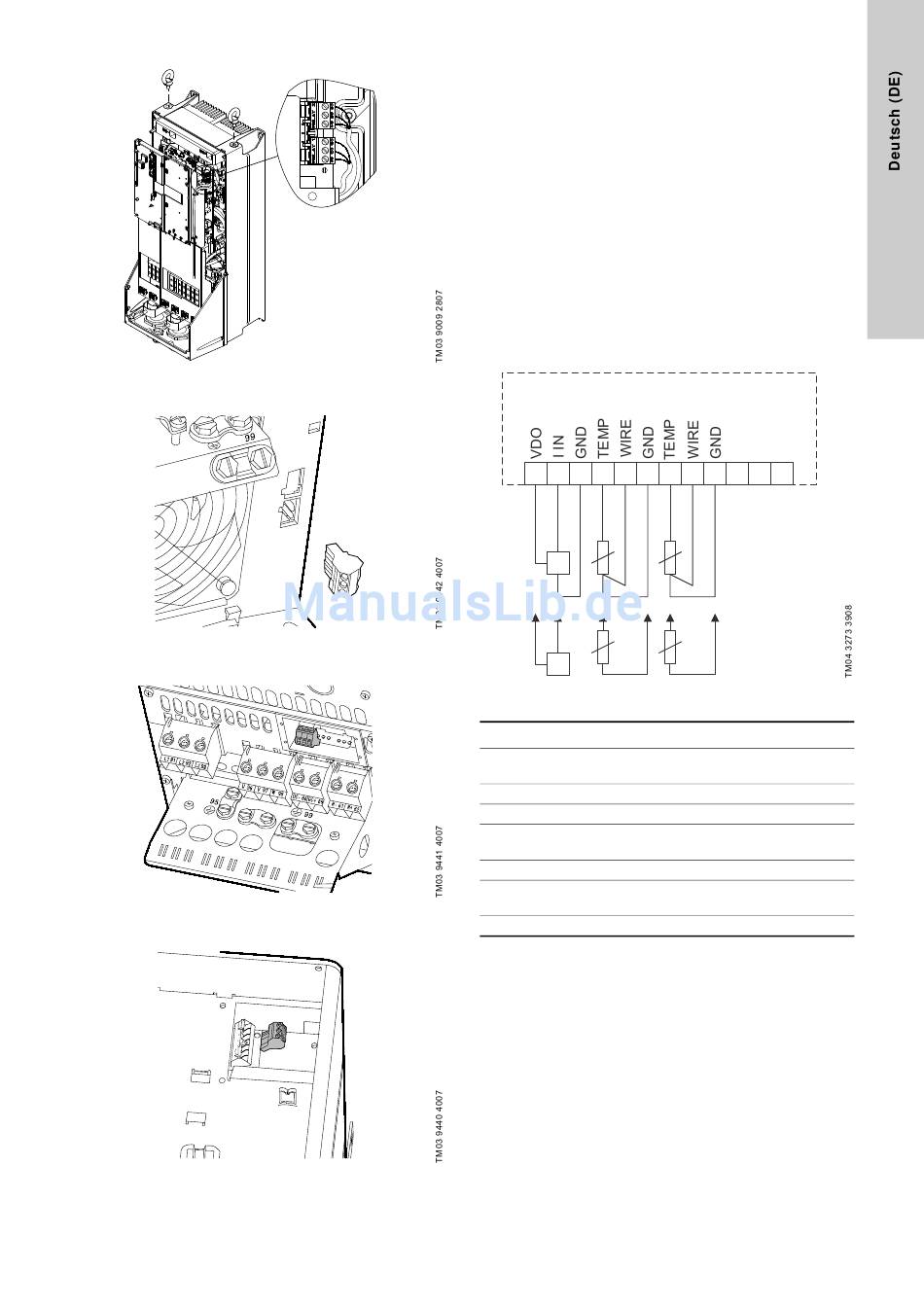

Abb. 32 Klemmen für Relaisanschluss, Gehäuse C1 und C2
Abb. 33 Klemmen für Relaisanschluss, Gehäuse B3
Abb. 34 Klemmen für Relaisanschluss, Gehäuse B4
Abb. 35 Klemmen für Relaisanschluss in der rechten oberen
Ecke des CUE-Frequenzumrichters,
Gehäuse C3 und C4
6.5 Anschließen des Sensoreingangsmoduls MCB 114
Das MCB 114 bietet als Erweiterungsoption zusätzliche Ana-
logeingänge für den CUE-Frequenzumrichter.

6.5.1 Konfigurieren des MCB 114

Das MCB 114 ist mit drei Analogeingängen für den Anschluss fol-
gender Sensoren ausgestattet:
• 1 zusätzlicher Sensor mit einem Ausgangssignal von
0/4-20 mA. Siehe Abschnitt
• 2 Pt100/Pt1000-Temperaturfühler zur Messung der Motorla-
gertemperatur oder anderer Temperaturen, wie z.B. die
Medientemperatur. Siehe die Abschnitte
10.8.19 Temperatursensor 1 (3.21)
10.8.20 Temperatursensor 2
Nach dem Installieren des MCB 114 erkennt der CUE-Frequenz-
umrichter beim Einschalten automatisch, ob ein Pt100- oder
Pt1000-Fühler angeschlossen ist.
6.5.2 Schaltplan des MCB 114
1 2 3 4 5 6
+
-
+
Abb. 36 Schaltplan des MCB 114
Klemme Typ Funktion
+24 V-
1 (VDO) Spannungsversorgung zum Sensor
Ausgang
2 (I IN) AI 3 Sensor 2, 0/4-20 mA
3 (GND) GND Gehäusemasse für Analogeingang
4 (TEMP)
AI 4 Temperaturfühler 1, Pt100/Pt1000
5 (WIRE)
6 (GND) GND Gehäusemasse für Temperaturfühler 1
7 (TEMP)
AI 5 Temperaturfühler 2, Pt100/Pt1000
8 (WIRE)
9 (GND) GND Gehäusemasse für Temperaturfühler 2
Die Klemmen 10, 11 und 12 werden nicht verwendet.
10.8.14 Sensor 2 (3.16).
und
(3.22).
1 1 1
7 8 9
0 1 2
