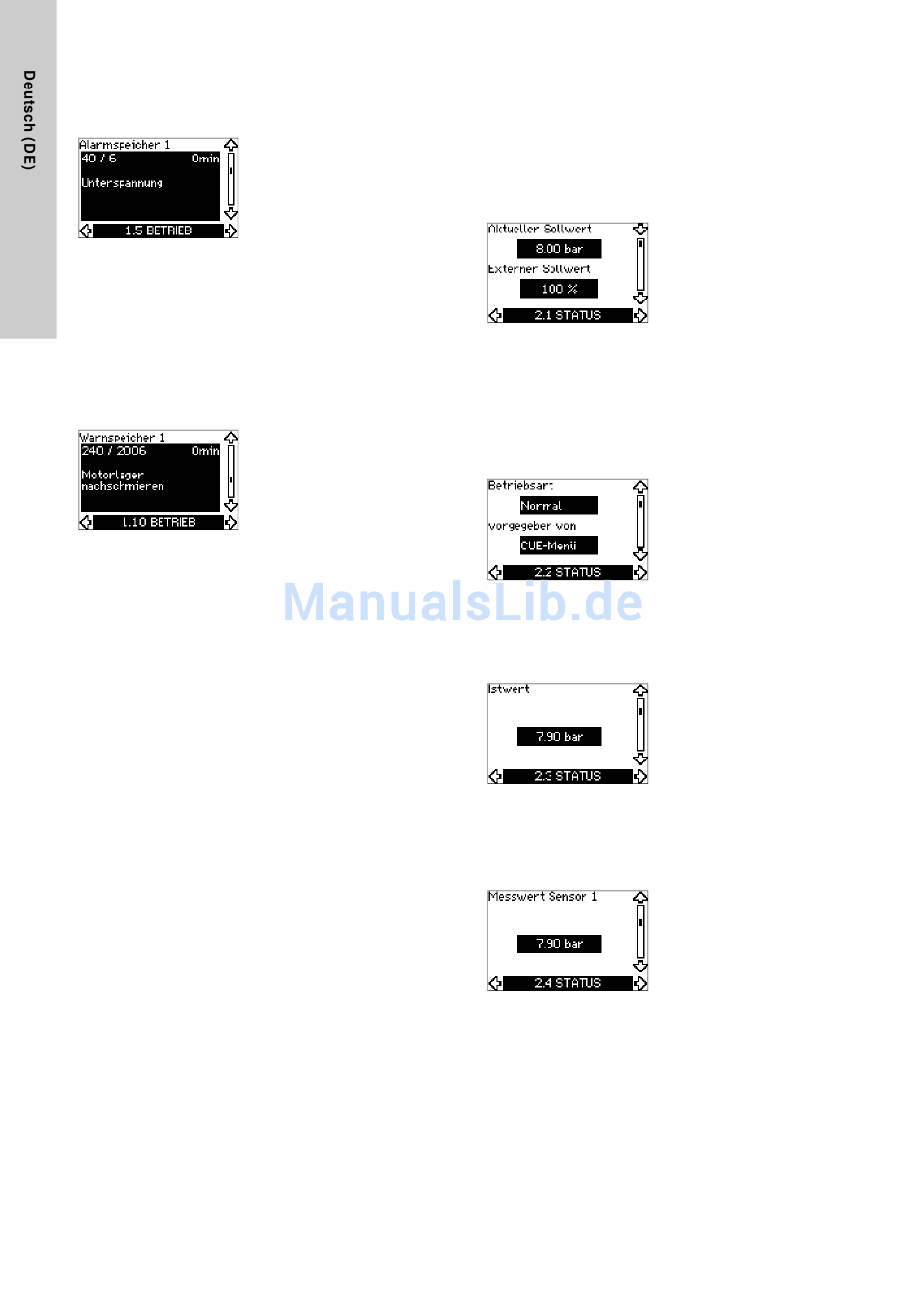

10.6.4 Fehlerspeicher
Für beide Störungsarten - Alarm und Warnung - verfügt der
CUE-Frequenzumrichter über eine Aufzeichnungsfunktion.
Alarmspeicher (1.5 bis 1.9)
Bei Störungen vom Typ "Alarm" werden die letzten fünf Alarm-
meldungen im Alarmspeicher angezeigt. Im "Alarmprotokoll 1" ist
die letzte Alarmmeldung abgelegt, im "Alarmprotokoll 2" die vor-
letzte, usw.
Auf der Bildschirmseite werden drei Informationen angezeigt:
• die Alarmmeldung
• der Alarmcode
• die Zeit in Minuten, die die Pumpe noch am Netz war, nach-
dem der Alarm aufgetreten ist.
Warnspeicher (1.10 bis 1.14)
Bei Störungen vom Typ "Warnung" werden die letzten fünf Warn-
meldungen im Warnspeicher angezeigt. Im "Warnprotokoll 1" ist
die letzte Warnmeldung abgelegt, im "Warnprotokoll 2" die vor-
letzte, usw.
Auf der Bildschirmseite werden drei Informationen angezeigt:
• die Warnmeldung
• der Warncode
• die Zeit in Minuten, die die Pumpe noch am Netz war, nach-
dem die Warnung aufgetreten ist.
26
10.7 Menü STATUS
Dieses Menü enthält nur Bildschirmseiten mit Statusmeldungen.
Das Einstellen oder Ändern von Parametern ist hier nicht mög-
lich.
Die Anzeigetoleranz für die angezeigten Werte ist jeweils unter
der abgebildeten Bildschirmseite angegeben. Die Angabe der
Toleranz erfolgt als Näherungswert in % vom Maximalwert des
Parameters.
10.7.1 Aktueller Sollwert (2.1)
Auf dieser Bildschirmseite wird der aktuelle Sollwert und der
externe Sollwert angezeigt.
Die Angabe des aktuellen Sollwerts erfolgt in der Maßeinheit, in
der der Rückmeldesensor den Messwert liefert.
Der externe Sollwert wird im Bereich von 0-100 % angegeben. Ist
die externe Sollwertführung deaktiviert, wird der Wert "100 %"
angezeigt. Siehe Abschnitt
13.2 Externer
10.7.2 Betriebsart (2.2)
Auf dieser Bildschirmseite wird die aktuelle Betriebsart (Normal,
Stopp, MIN oder MAX) angezeigt. Angezeigt wird auch, von wo
aus die Betriebsart vorgegeben wurde (CUE-Menü, Bus, Extern
oder On/Off-Taste).
10.7.3 Istwert (2.3)
Auf dieser Bildschirmseite wird der Istwert des Regelparameters
angezeigt.
Ist kein Sensor an den CUE-Frequenzumrichter angeschlossen,
erscheint im Display "-".
10.7.4 Messwert Sensor 1 (2.4)
Auf dieser Bildschirmseite wird der Istwert angezeigt, der aktuell
von dem an Klemme 54 angeschlossenen Sensor 1 gemessen
wird.
Ist kein Sensor an den CUE-Frequenzumrichter angeschlossen,
erscheint im Display "-".
Sollwert.
