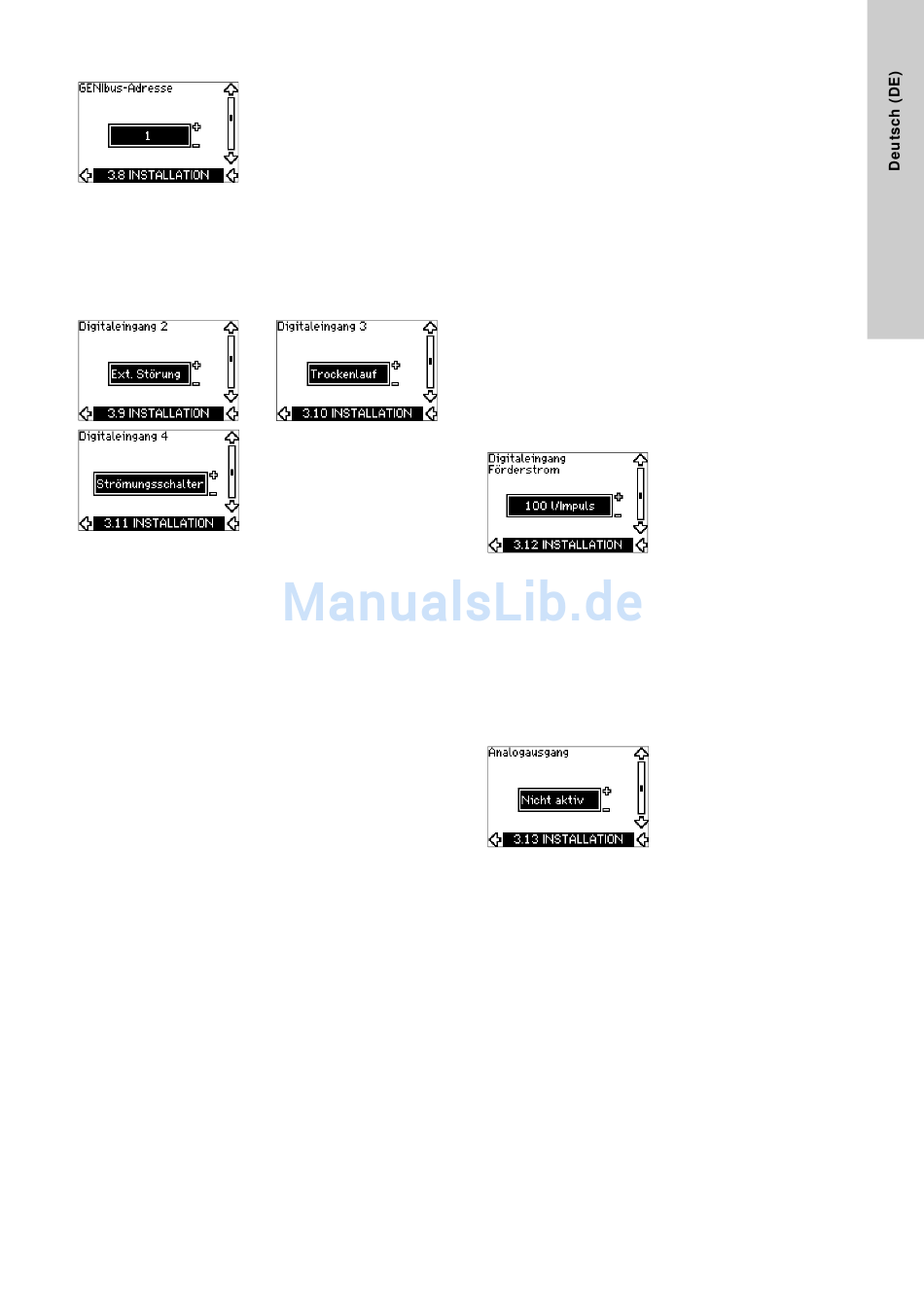

10.8.7 GENIbus-Adresse (3.8)
Auf dieser Bildschirmseite wird die GENIbus-Adresse angezeigt.
Der Pumpe kann eine Gerätenummer zwischen 1 und 199 zuge-
wiesen werden. Bei Nutzung der Buskommunikation muss jeder
Pumpe zwingend eine eigene, eindeutige Nummer als Adresse
zugewiesen werden.
Die Werkseinstellung lautet "-".
10.8.8 Digitaleingänge 2, 3 und 4 (3.9 bis 3.11)
Jedem einzelnen Digitaleingang des CUE-Frequenzumrichters
(Klemme 19, 32 und 33) können verschiedene Funktionen zuge-
ordnet werden.
Auf der jeweiligen Bildschirmseite ist eine der folgenden Funktio-
nen für den entsprechenden Digitaleingang zu wählen:
• MIN (MIN-Kennlinie)
• MAX (MAX-Kennlinie)
• Ext. Störung (Externe Störung)
• Strömungsschalter
• Alarmquittierung
• Trockenlauf (von einem externen Sensor gemeldet)
• Aufsummierter Förderstrom
(Förderstromimpuls, nur Klemme 33)
• Nicht aktiv.
Die ausgewählte Funktion ist aktiv, wenn der entsprechende Digi-
taleingang aktiviert ist (geschlossener Kontakt). Siehe auch
Abschnitt
13.1 Digitaleingänge.
MIN
Wird der Eingang aktiviert, läuft die Pumpe auf der
MIN-Kennlinie.
MAX
Wird der Eingang aktiviert, läuft die Pumpe auf der
MAX-Kennlinie.
Externe Störung
Bei Aktivierung des Eingangs beginnt ein Zeitglied zu laufen.
Liegt das Signal länger als 5 Sekunden an, wird eine externe Stö-
rung angezeigt. Wird der Eingang deaktiviert, liegt keine Störung
mehr an. Die Pumpe kann dann nur durch ein manuelles Zurück-
setzen der Störmeldung neu gestartet werden.
Strömungsschalter
Wurde diese Funktion ausgewählt und stellt ein angeschlossener
Strömungsschalter einen zu geringen Volumenstrom fest, wird die
Pumpe abgeschaltet.
Diese Funktion kann nur genutzt werden, wenn ein Drucksensor
oder ein Niveausensor an die Pumpe angeschlossen ist und die
Stoppfunktion aktiviert ist. Siehe die Abschnitte
10.8.11 Konstantdruck mit Stoppfunktion (3.14)
10.8.12 Konstantes Niveau mit Stoppfunktion
Alarmquittierung
Nach einer Aktivierung des Eingangs wird der Alarm zurückge-
setzt, wenn die Störung nicht mehr anliegt.
Trockenlauf
Wird diese Funktion gewählt, kann ein unzureichender Zulauf-
druck oder Wassermangel erkannt werden. Für diese Funktion ist
ein Geber erforderlich, wie z.B.
• der Liqtec
• ein auf der Saugseite der Pumpe montierter Druckschalter.
• ein auf der Saugseite der Pumpe montierter Strömungsschal-
ter.
Wird ein unzureichender Zulaufdruck oder ein Wassermangel
(Trockenlauf) festgestellt, schaltet die Pumpe ab. Solange das
Signal am Eingang anliegt, kann die Pumpe nicht wieder neu
gestartet werden.
Je nach Pumpenfamilie kann der Neustart um bis zu 30 Minuten
verzögert werden.
Aufsummierter Förderstrom
Wurde dem Digitaleingang 4 diese Funktion zugewiesen und ist
an Klemme 33 ein Impulssensor angeschlossen, kann der För-
derstrom gemessen und aufsummiert werden.
10.8.9 Digitaleingang Förderstrom (3.12)
Diese Bildschirmseite erscheint nur, wenn ein Durchflussmesser
auf der Bildschirmseite 3.11 eingerichtet wurde.
Über diese Bildschirmseite wird das Volumen pro Impuls für die
Funktion "Aufsummierter Förderstrom" eingestellt, falls ein
Impulssensor an Klemme 33 angeschlossen ist.
Einstellbereich:
• 0-1000 Liter/Impuls.
Die Angabe des Volumens erfolgt in der beim Durchlaufen des
Inbetriebnahmeassistenten ausgewählten Maßeinheit.
10.8.10 Analogausgang (3.13)
Der Analogausgang kann so eingerichtet werden, dass wahl-
weise Folgendes angezeigt wird:
• Rückmeldung
• Leistungsaufnahme
• Drehzahl
• Ausgangsfrequenz
• Externer Sensor
• Grenzwert 1 überschritten
• Grenzwert 2 überschritten
• Nicht aktiv.
und
(3.14).
®
-Trockenlaufsensor von Grundfos.
