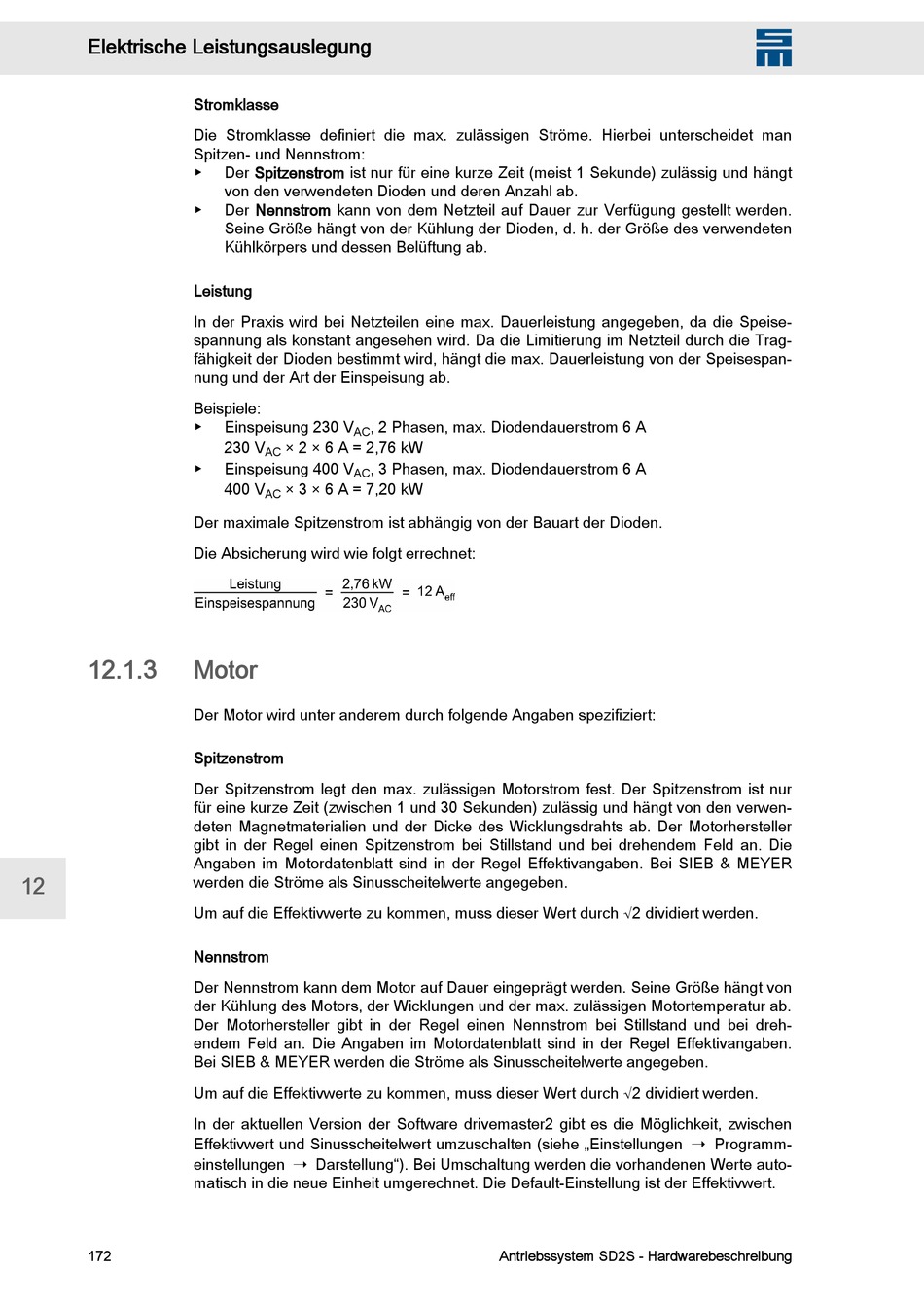

Elektrische Leistungsauslegung
Stromklasse
Die Stromklasse definiert die max. zulässigen Ströme. Hierbei unterscheidet man
Spitzen- und Nennstrom:
▶
▶
Leistung
In der Praxis wird bei Netzteilen eine max. Dauerleistung angegeben, da die Speise‐
spannung als konstant angesehen wird. Da die Limitierung im Netzteil durch die Trag‐
fähigkeit der Dioden bestimmt wird, hängt die max. Dauerleistung von der Speisespan‐
nung und der Art der Einspeisung ab.
Beispiele:
▶
▶
Der maximale Spitzenstrom ist abhängig von der Bauart der Dioden.
Die Absicherung wird wie folgt errechnet:
12.1.3

Motor

Der Motor wird unter anderem durch folgende Angaben spezifiziert:
Spitzenstrom
Der Spitzenstrom legt den max. zulässigen Motorstrom fest. Der Spitzenstrom ist nur
für eine kurze Zeit (zwischen 1 und 30 Sekunden) zulässig und hängt von den verwen‐
deten Magnetmaterialien und der Dicke des Wicklungsdrahts ab. Der Motorhersteller
gibt in der Regel einen Spitzenstrom bei Stillstand und bei drehendem Feld an. Die
Angaben im Motordatenblatt sind in der Regel Effektivangaben. Bei SIEB & MEYER
12
werden die Ströme als Sinusscheitelwerte angegeben.
Um auf die Effektivwerte zu kommen, muss dieser Wert durch √2 dividiert werden.
Nennstrom
Der Nennstrom kann dem Motor auf Dauer eingeprägt werden. Seine Größe hängt von
der Kühlung des Motors, der Wicklungen und der max. zulässigen Motortemperatur ab.
Der Motorhersteller gibt in der Regel einen Nennstrom bei Stillstand und bei dreh‐
endem Feld an. Die Angaben im Motordatenblatt sind in der Regel Effektivangaben.
Bei SIEB & MEYER werden die Ströme als Sinusscheitelwerte angegeben.
Um auf die Effektivwerte zu kommen, muss dieser Wert durch √2 dividiert werden.
In der aktuellen Version der Software drivemaster2 gibt es die Möglichkeit, zwischen
Effektivwert und Sinusscheitelwert umzuschalten (siehe „Einstellungen ÿ Programm‐
einstellungen ÿ Darstellung"). Bei Umschaltung werden die vorhandenen Werte auto‐
matisch in die neue Einheit umgerechnet. Die Default-Einstellung ist der Effektivwert.
172
Der Spitzenstrom ist nur für eine kurze Zeit (meist 1 Sekunde) zulässig und hängt
von den verwendeten Dioden und deren Anzahl ab.
Der Nennstrom kann von dem Netzteil auf Dauer zur Verfügung gestellt werden.
Seine Größe hängt von der Kühlung der Dioden, d. h. der Größe des verwendeten
Kühlkörpers und dessen Belüftung ab.
Einspeisung 230 V , 2 Phasen, max. Diodendauerstrom 6 A
AC
230 V × 2 × 6 A = 2,76 kW
AC
Einspeisung 400 V , 3 Phasen, max. Diodendauerstrom 6 A
AC
400 V × 3 × 6 A = 7,20 kW
AC
