Gerätevarianten SD2S
Anschluss
X41
X42
X64 OUT
X65 IN
SK 14
6.4 Kompaktgerät 0362X42EC
Merkmale der SD2S-Gerätevariante 0362X42EC:
▶
6
▶
▶
▶
52
Bedeutung
Externer Ballastwiderstand
Motoranschluss
EtherCAT-Slave-Ausgang
EtherCAT-Slave-Eingang
Gehäuseerdung
Befestigungsmöglichkeit für Schirmanschlussklemme SK 14
von Phoenix (im Steckersatz enthalten)
Der passende Steckersatz für die Gerätevariante 0362X42DC (Artikel-Nr.
32299602) ist bei SIEB & MEYER erhältlich.
integriertes Leistungsnetzteil, 1- und 3-phasige Einspeisung (Zur Einhaltung der
EMV-Richtlinie 2014/30/EU ist ein externes Netzfilter notwendig.)
geregelte Zwischenkreisspannung 0 – 310 V (einsetzbar für den Betrieb von
Niederspannungsmotoren ohne Netztransformator)
sensorlose Pulsamplitudenmodulation (FPAM) möglich
Feldbusoption:
─ 0362142EC = ohne Feldbusschnittstelle
─ 0362242EC = mit EtherCAT-Schnittstelle

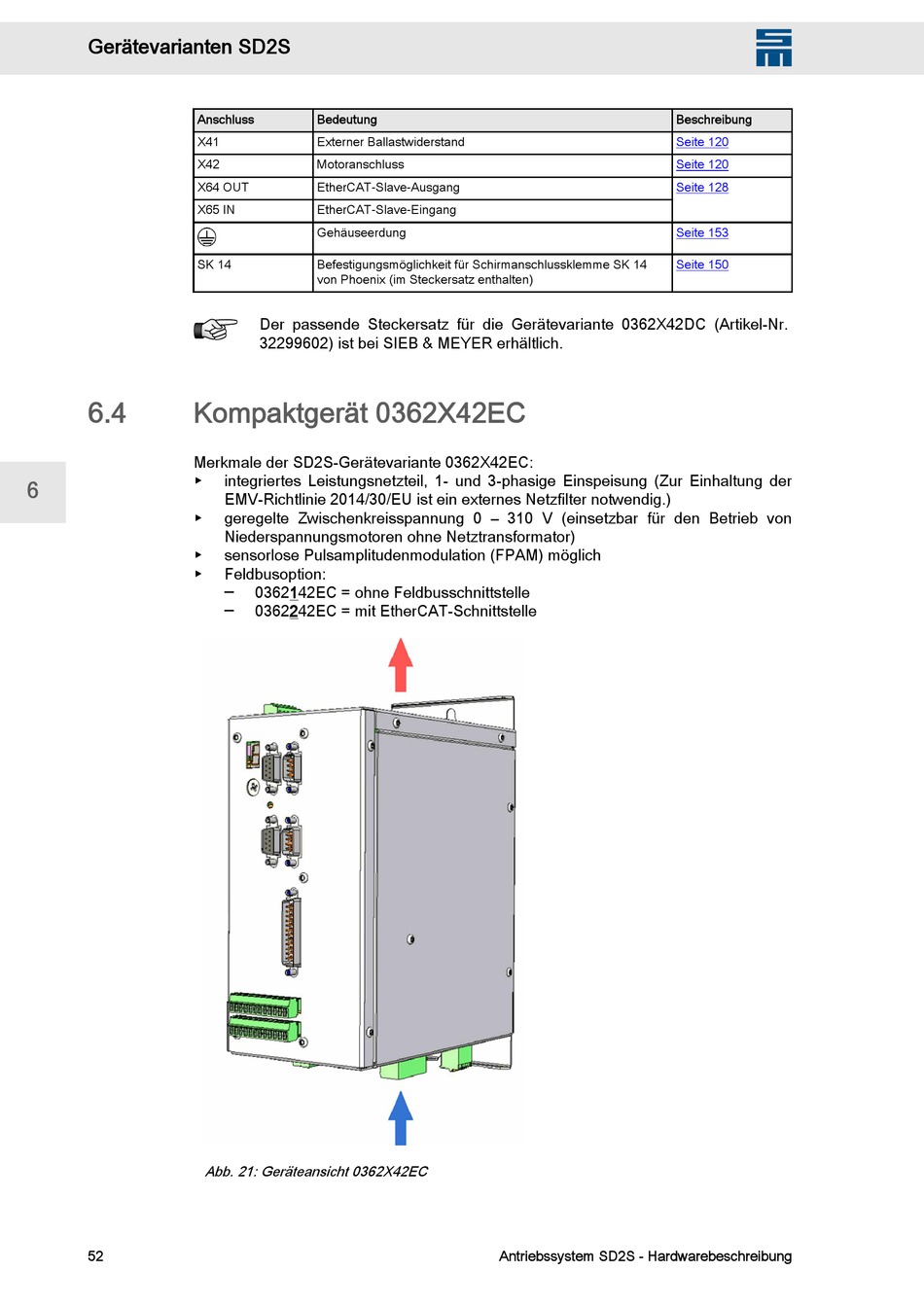

Abb. 21: Geräteansicht 0362X42EC
Antriebssystem SD2S - Hardwarebeschreibung
W
Beschreibung
Seite 120
Seite 120
Seite 128
Seite 153
Seite 150
