6.4.3

Steckerplatzierung

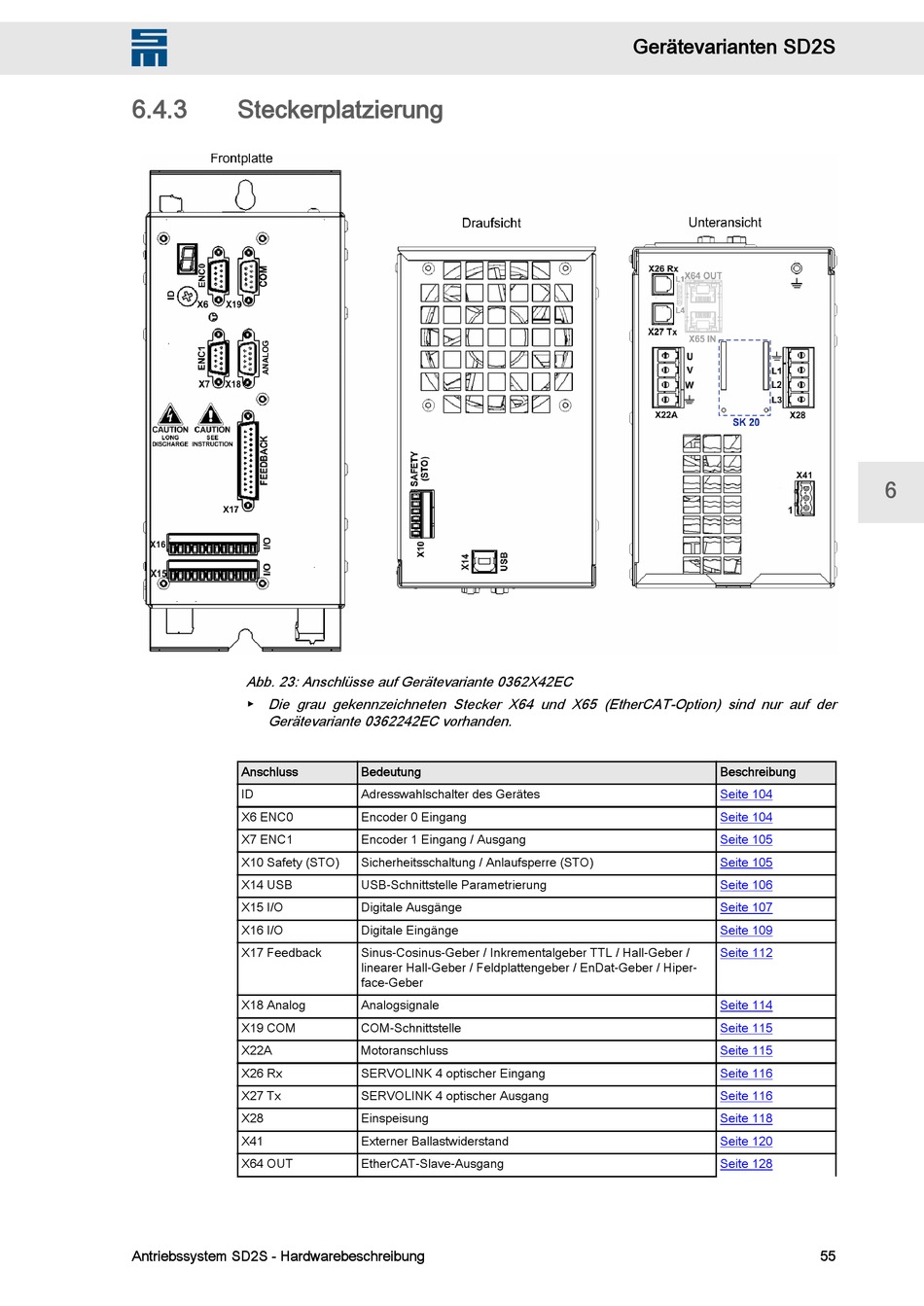

Abb. 23: Anschlüsse auf Gerätevariante 0362X42EC
Die grau gekennzeichneten Stecker X64 und X65 (EtherCAT-Option) sind nur auf der
▶
Gerätevariante 0362242EC vorhanden.
Anschluss
ID
X6 ENC0
X7 ENC1
X10 Safety (STO)
X14 USB
X15 I/O
X16 I/O
X17 Feedback
X18 Analog
X19 COM
X22A
X26 Rx
X27 Tx
X28
X41
X64 OUT
Antriebssystem SD2S - Hardwarebeschreibung
Bedeutung
Adresswahlschalter des Gerätes
Encoder 0 Eingang
Encoder 1 Eingang / Ausgang
Sicherheitsschaltung / Anlaufsperre (STO)
USB-Schnittstelle Parametrierung
Digitale Ausgänge
Digitale Eingänge
Sinus-Cosinus-Geber / Inkrementalgeber TTL / Hall-Geber /
linearer Hall-Geber / Feldplattengeber / EnDat-Geber / Hiper‐
face-Geber
Analogsignale
COM-Schnittstelle
Motoranschluss
SERVOLINK 4 optischer Eingang
SERVOLINK 4 optischer Ausgang
Einspeisung
Externer Ballastwiderstand
EtherCAT-Slave-Ausgang
Gerätevarianten SD2S
Beschreibung
Seite 104
Seite 104
Seite 105
Seite 105
Seite 106
Seite 107
Seite 109
Seite 112
Seite 114
Seite 115
Seite 115
Seite 116
Seite 116
Seite 118
Seite 120
Seite 128
