SIEB & MEYER SD2S Hardware-Beschreibung Seite 188

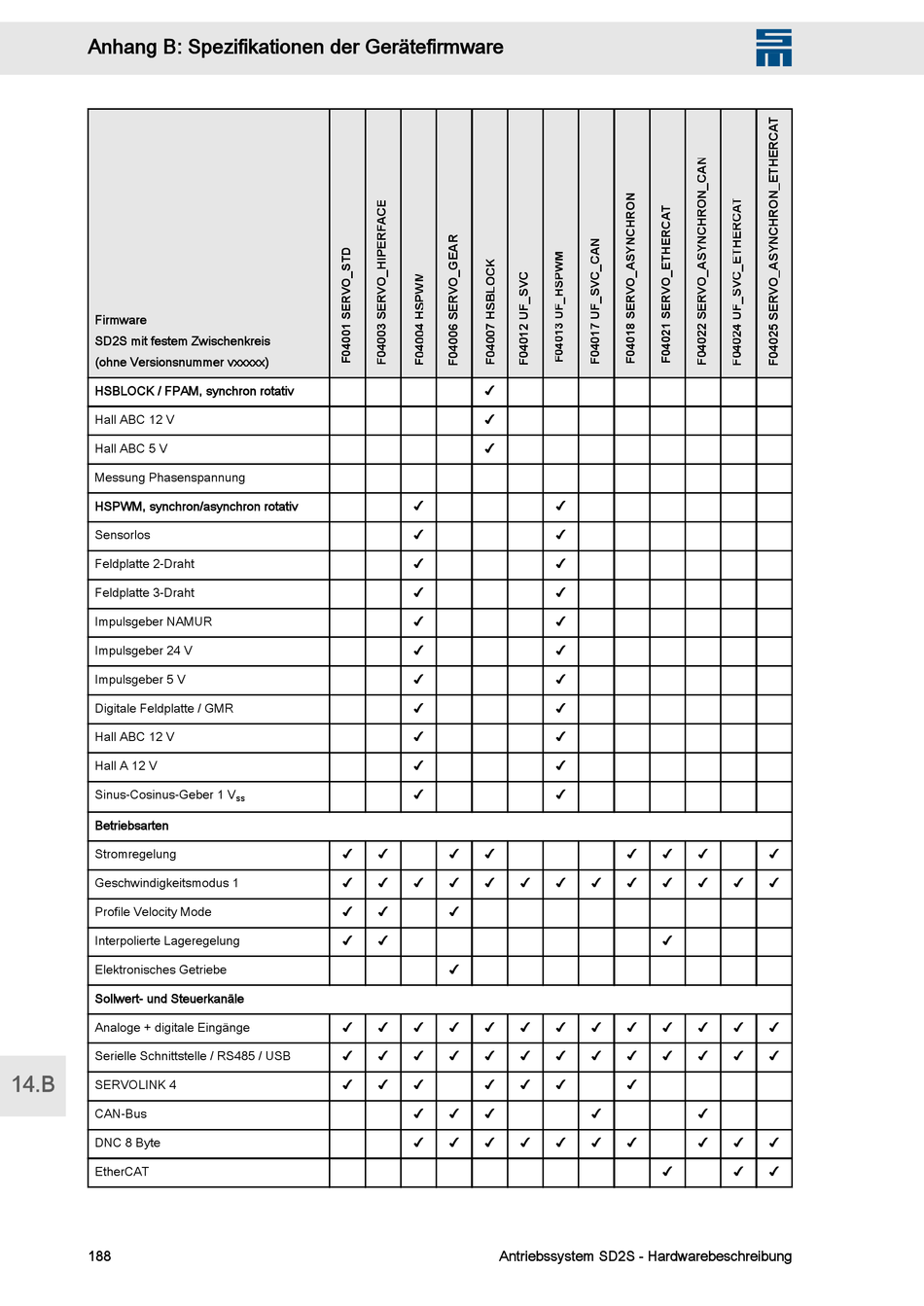

Anhang B: Spezifikationen der Gerätefirmware
Firmware
SD2S mit festem Zwischenkreis
(ohne Versionsnummer vxxxxx)
HSBLOCK / FPAM, synchron rotativ
Hall ABC 12 V
Hall ABC 5 V
Messung Phasenspannung
HSPWM, synchron/asynchron rotativ
Sensorlos
Feldplatte 2-Draht
Feldplatte 3-Draht
Impulsgeber NAMUR
Impulsgeber 24 V
Impulsgeber 5 V
Digitale Feldplatte / GMR
Hall ABC 12 V
Hall A 12 V
Sinus-Cosinus-Geber 1 V
Betriebsarten
Stromregelung
Geschwindigkeitsmodus 1
Profile Velocity Mode
Interpolierte Lageregelung
Elektronisches Getriebe
Sollwert- und Steuerkanäle
Analoge + digitale Eingänge
Serielle Schnittstelle / RS485 / USB
14.B
SERVOLINK 4
CAN-Bus
DNC 8 Byte
EtherCAT
188
ss
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔
✔
✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔
✔ ✔ ✔ ✔ ✔
✔
✔
✔ ✔ ✔ ✔ ✔
✔ ✔ ✔ ✔ ✔
✔ ✔ ✔ ✔
✔ ✔ ✔
✔ ✔ ✔ ✔ ✔
Antriebssystem SD2S - Hardwarebeschreibung
