Anschlussbeispiele
9.10

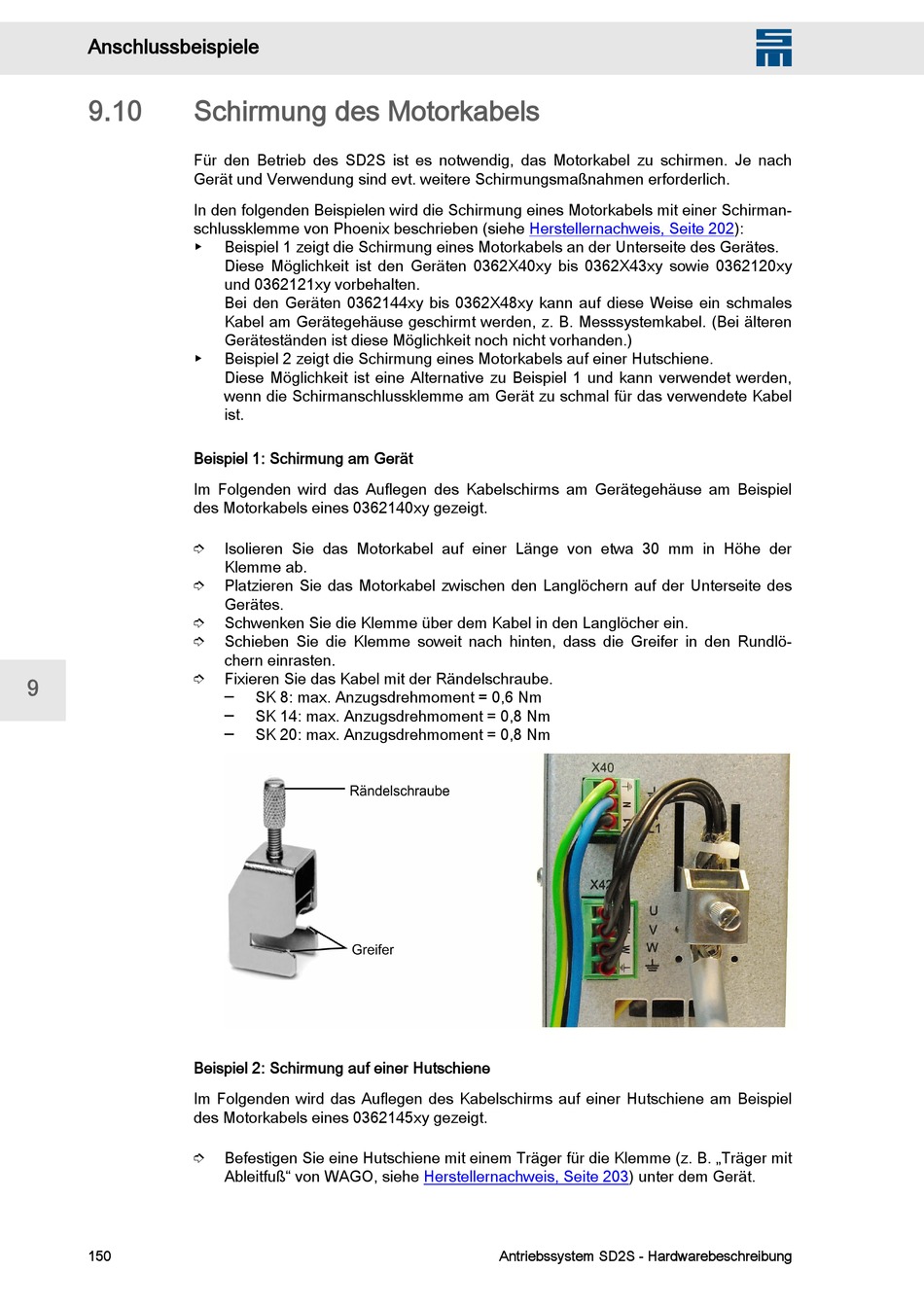

Schirmung des Motorkabels

Für den Betrieb des SD2S ist es notwendig, das Motorkabel zu schirmen. Je nach
Gerät und Verwendung sind evt. weitere Schirmungsmaßnahmen erforderlich.
In den folgenden Beispielen wird die Schirmung eines Motorkabels mit einer Schirman‐
schlussklemme von Phoenix beschrieben (siehe
▶
▶
Beispiel 1: Schirmung am Gerät
Im Folgenden wird das Auflegen des Kabelschirms am Gerätegehäuse am Beispiel
des Motorkabels eines 0362140xy gezeigt.
➮
➮
➮
➮
➮
9
Beispiel 2: Schirmung auf einer Hutschiene
Im Folgenden wird das Auflegen des Kabelschirms auf einer Hutschiene am Beispiel
des Motorkabels eines 0362145xy gezeigt.
➮
150
Beispiel 1 zeigt die Schirmung eines Motorkabels an der Unterseite des Gerätes.
Diese Möglichkeit ist den Geräten 0362X40xy bis 0362X43xy sowie 0362120xy
und 0362121xy vorbehalten.
Bei den Geräten 0362144xy bis 0362X48xy kann auf diese Weise ein schmales
Kabel am Gerätegehäuse geschirmt werden, z. B. Messsystemkabel. (Bei älteren
Geräteständen ist diese Möglichkeit noch nicht vorhanden.)
Beispiel 2 zeigt die Schirmung eines Motorkabels auf einer Hutschiene.
Diese Möglichkeit ist eine Alternative zu Beispiel 1 und kann verwendet werden,
wenn die Schirmanschlussklemme am Gerät zu schmal für das verwendete Kabel
ist.
Isolieren Sie das Motorkabel auf einer Länge von etwa 30 mm in Höhe der
Klemme ab.
Platzieren Sie das Motorkabel zwischen den Langlöchern auf der Unterseite des
Gerätes.
Schwenken Sie die Klemme über dem Kabel in den Langlöcher ein.
Schieben Sie die Klemme soweit nach hinten, dass die Greifer in den Rundlö‐
chern einrasten.
Fixieren Sie das Kabel mit der Rändelschraube.
─ SK 8: max. Anzugsdrehmoment = 0,6 Nm
─ SK 14: max. Anzugsdrehmoment = 0,8 Nm
─ SK 20: max. Anzugsdrehmoment = 0,8 Nm
Befestigen Sie eine Hutschiene mit einem Träger für die Klemme (z. B. „Träger mit
Ableitfuß" von WAGO, siehe
Herstellernachweis, Seite
Herstellernachweis, Seite
Antriebssystem SD2S - Hardwarebeschreibung
W
202):
203) unter dem Gerät.
