W

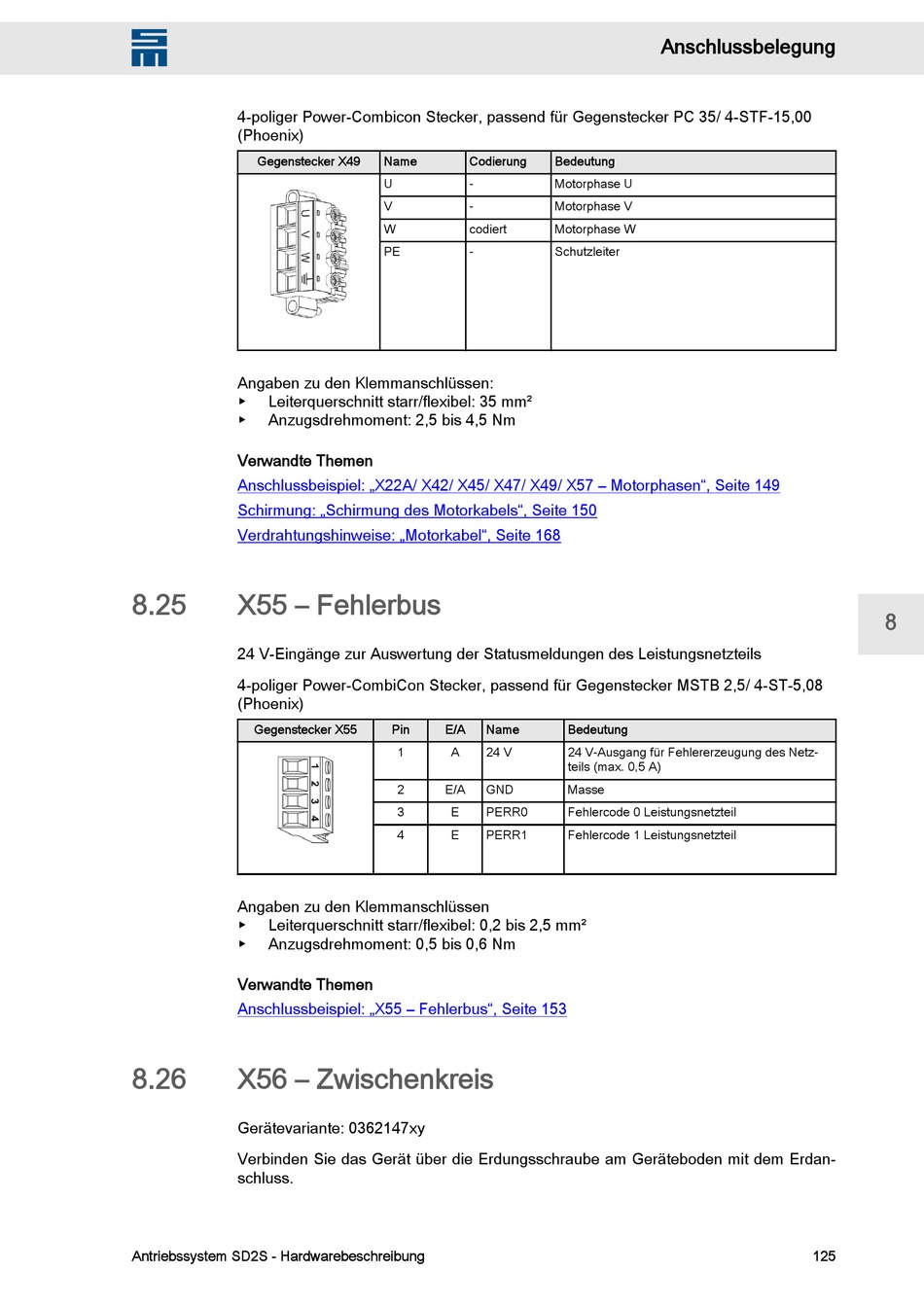

4-poliger Power-Combicon Stecker, passend für Gegenstecker PC 35/ 4-STF-15,00
(Phoenix)
Gegenstecker X49
Angaben zu den Klemmanschlüssen:
▶ Leiterquerschnitt starr/flexibel: 35 mm²
▶ Anzugsdrehmoment: 2,5 bis 4,5 Nm
Verwandte Themen
Anschlussbeispiel: „X22A/ X42/ X45/ X47/ X49/ X57 – Motorphasen", Seite 149
Schirmung: „Schirmung des Motorkabels", Seite 150
Verdrahtungshinweise: „Motorkabel", Seite 168
8.25 X55 – Fehlerbus
24 V-Eingänge zur Auswertung der Statusmeldungen des Leistungsnetzteils
4-poliger Power-CombiCon Stecker, passend für Gegenstecker MSTB 2,5/ 4-ST-5,08
(Phoenix)
Gegenstecker X55
Angaben zu den Klemmanschlüssen
▶ Leiterquerschnitt starr/flexibel: 0,2 bis 2,5 mm²
▶ Anzugsdrehmoment: 0,5 bis 0,6 Nm
Verwandte Themen
Anschlussbeispiel: „X55 – Fehlerbus", Seite 153
8.26 X56 – Zwischenkreis
Gerätevariante: 0362147xy
Verbinden Sie das Gerät über die Erdungsschraube am Geräteboden mit dem Erdan‐
schluss.
Antriebssystem SD2S - Hardwarebeschreibung
Name Codierung Bedeutung
U - Motorphase U
V - Motorphase V
W codiert Motorphase W
PE - Schutzleiter
Pin E/A Name
1 A 24 V
2 E/A GND
3 E PERR0
4 E PERR1
Anschlussbelegung
Bedeutung
24 V-Ausgang für Fehlererzeugung des Netz‐
teils (max. 0,5 A)
Masse
Fehlercode 0 Leistungsnetzteil
Fehlercode 1 Leistungsnetzteil
8
125
