Anhang
Antriebsfunktion
Motoren
Antriebsfunktion
(1)
Softwarepakete
14.A
182

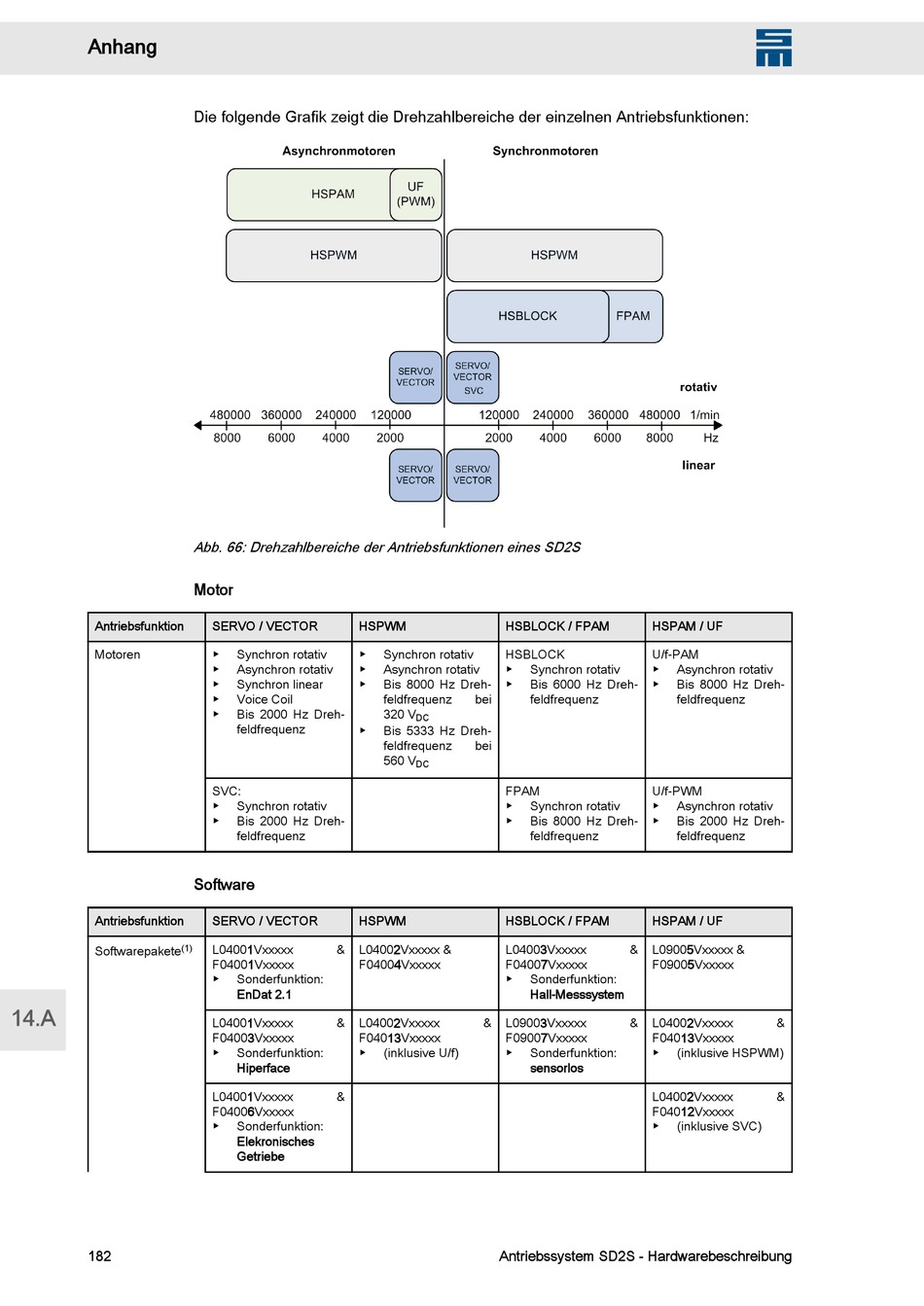

Die folgende Grafik zeigt die Drehzahlbereiche der einzelnen Antriebsfunktionen:
Abb. 66: Drehzahlbereiche der Antriebsfunktionen eines SD2S
Motor
SERVO / VECTOR HSPWM
▶ Synchron rotativ ▶
▶ Asynchron rotativ ▶
▶ Synchron linear ▶
▶ Voice Coil
▶ Bis 2000 Hz Dreh‐
feldfrequenz
▶
SVC:
▶ Synchron rotativ
▶ Bis 2000 Hz Dreh‐
feldfrequenz
Software
SERVO / VECTOR HSPWM
L04001Vxxxxx & L04002Vxxxxx &
F04001Vxxxxx F04004Vxxxxx
▶ Sonderfunktion:
EnDat 2.1
L04001Vxxxxx & L04002Vxxxxx
F04003Vxxxxx F04013Vxxxxx
▶ Sonderfunktion: ▶
Hiperface
L04001Vxxxxx &
F04006Vxxxxx
▶ Sonderfunktion:
Elekronisches
Getriebe
HSBLOCK / FPAM
Synchron rotativ HSBLOCK
Asynchron rotativ ▶ Synchron rotativ
Bis 8000 Hz Dreh‐ ▶ Bis 6000 Hz Dreh‐
feldfrequenz bei feldfrequenz
320 V
DC
Bis 5333 Hz Dreh‐
feldfrequenz bei
560 V
DC
FPAM
▶ Synchron rotativ
▶ Bis 8000 Hz Dreh‐
feldfrequenz
HSBLOCK / FPAM
L04003Vxxxxx
F04007Vxxxxx
▶ Sonderfunktion:
Hall-Messsystem
& L09003Vxxxxx
F09007Vxxxxx
(inklusive U/f) ▶ Sonderfunktion:
sensorlos
Antriebssystem SD2S - Hardwarebeschreibung
W
HSPAM / UF
U/f-PAM
▶ Asynchron rotativ
▶ Bis 8000 Hz Dreh‐
feldfrequenz
U/f-PWM
▶ Asynchron rotativ
▶ Bis 2000 Hz Dreh‐
feldfrequenz
HSPAM / UF
& L09005Vxxxxx &
F09005Vxxxxx
& L04002Vxxxxx &
F04013Vxxxxx
▶ (inklusive HSPWM)
L04002Vxxxxx &
F04012Vxxxxx
▶ (inklusive SVC)
